CONFIGURACIÓN AVANZADA
Para acceder en la conguración avanzada posicionar ambos los interruptores “rotary switch” en la posición
9. El microaltavoz emite un señal acústico y activa el led amarillo de señalación. Al nal de las operaciones
poner el microaltavoz en descanso modicando la posición de al menos uno de los interruptores switch.
CÁMARAS TV DE CONTROL (Solo para 1083/78 y 1083/79)
Si en un puesto de llamada hay cámaras de control, es necesario programar la función.
1. Entrar en conguración avanzada colocando los dos interruptores giratorios en la posición 9; el
microaltavoz emite un bip que indica el estado de programación y se enciende el led amarillo.
2. Accionar el pulsador del vestíbulo (PA- CT) un número de veces correspondiente al número de cámaras
de control presentes. Cada vez que se acciona el pulsador, el microaltavoz emite un número de bips
correspondiente al número de cámaras programadas (máx. 5); accionando nuevamente el pulsador
después de los 5 bips, se emite un bip prolongado que indica el retorno a 0 cámaras conectadas (valor
predeterminado).
3. Colocar nuevamente los interruptores giratorios en la posición exacta para salir de la conguración
avanzada. El led amarillo se apaga.
CODIFICACIÓN DE LOS PULSADORES
Al microaltavoz se le pueden conectar hasta 62 pulsadores (además de los básicos), utilizando al máximo
4 módulos de expansión de pulsadores 1083/17.
Los pulsadores están asociados (valor predeterminado) a los usuarios del 0 al 63 de la columna a la que
pertenecen, en el caso de un microaltavoz congurado como secundario.
En cambio, si el microaltavoz está congurado como principal, los pulsadores se asocian automáticamente
a la columna 0, lo que facilita la instalación de principales en sistemas monocolumna.
USUARIO= 2 USUARIO= 3
USUARIO= 0 USUARIO= 1
USUARIO= 4 USUARIO= 5 USUARIO= 6 USUARIO= 7 USUARIO= 8 USUARIO= 9
USUARIO= 62 USUARIO= 63
P1÷P4
P5÷P8
P13÷P16
P9÷P12
OUTPUT
INPUT
OUTPUT
P13÷P16
P9÷P12
P5÷P8
P1÷P4

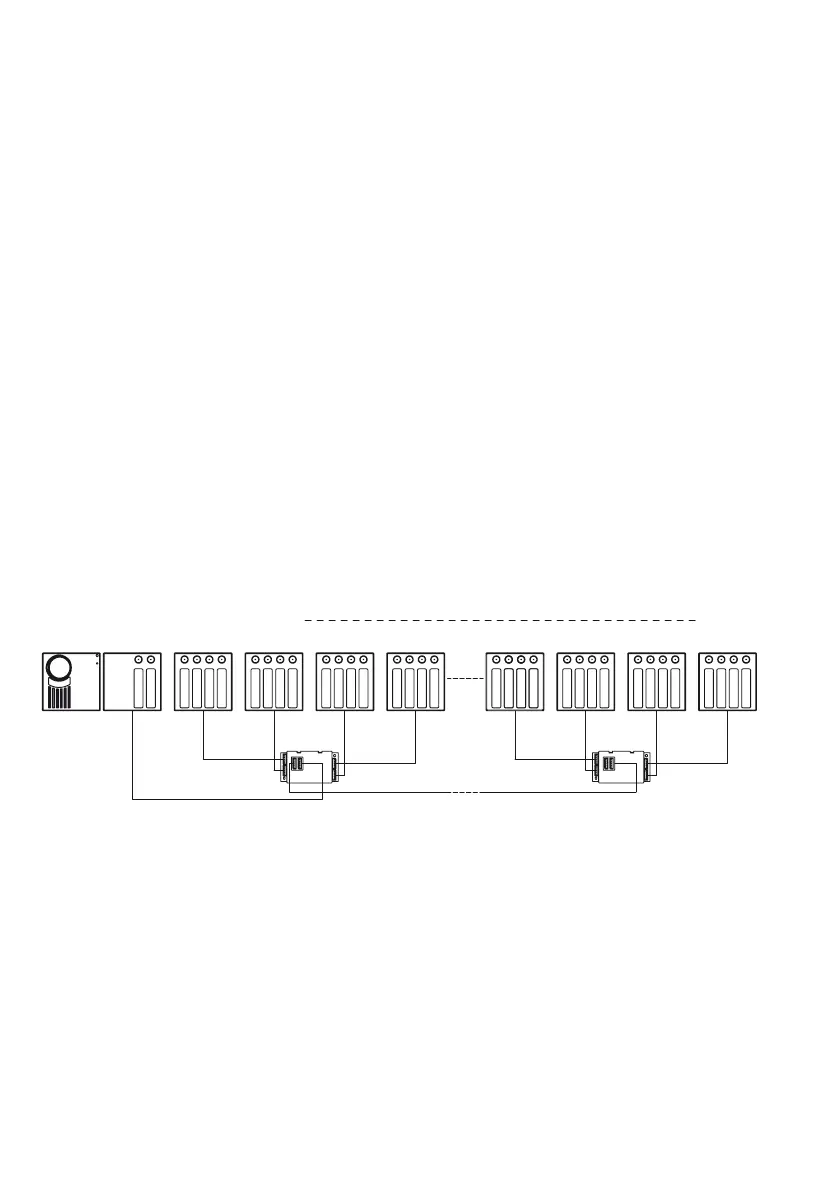

1083/17 (1) 1083/17 (4)
Pero si el microaltavoz está congurado como principal y en el sistema hay varias columnas, es indispensable
crear una asociación entre los pulsadores y los usuarios de las distintas columnas actuando de la siguiente
manera:
Entrar en conguración avanzada llevando a la posición “99” los dos interruptores giratorios (el led
amarillo se enciende).
Colocar el interruptor dip ID con el código de la primera columna del sistema (por lo común, la columna
0).
Accionar el pulsador correspondiente al usuario 0 de la columna seleccionada. Todos los pulsadores
siguientes se asocian automáticamente a los usuarios de la misma columna en sucesión.
Repetir la operación con todas las columnas presentes.
Colocar nuevamente los interruptores dip ID en su posición original.
Salir de la conguración avanzada, colocando nuevamente los dos interruptores giratorios en las
posiciones de conguración del tiempo de apertura de la puerta y del tiempo de comunicación
garantizado: el led amarillo se apaga.
Ejemplo:
Sistema con 3 columnas, la primera con 4 usuarios, la segunda con 6 usuarios, la tercera con 8
usuarios.
•
•
•
•
•
•
•
