25
DS1083-048
CONFIGURATION AVANCÉE
Pour accéder à la conguration avancée, positionner les deux dip-switch rotatifs sur 9. Le poste externe
émet un signal acoustique et la led de signalisation jaune s’allume. Quand les opérations ont été complétées,
mettre de nouveau le système au repos en modiant la position d’au moins un des dip-switch rotatifs.
CAMERAS DE CONTROLE (Seulement sur 1083/78 et 1083/79)
Si des caméras de contrôle sont prévues sur le poste d’appel, il est nécessaire de programmer cette
fonction.
1. Accéder à la conguration avancée en portant les deux interrupteurs rotatifs sur 9; le poste externe
émet un bip pour indiquer la condition de programmation et allume la diode jaune.
2. Appuyer sur la touche du hall d’entrée (PA - CT) pour le nombre de fois correspondant au nombre de
caméras de contrôle présentes. Le poste externe, à toute pression de la touche, émet un nombre de
bips correspondant au nombre de caméras programmées, (maximum 5); en appuyant de nouveau sur
la touche après l’émission des 5 bips, un bip plus long est émis pour indiquer le retour à 0 caméras
branchées (par défaut).
3. Remettre les interrupteurs rotatifs sur la bonne position pour quitter la conguration avancée. La diode
jaune s’éteint.
CODAGE DES TOUCHES

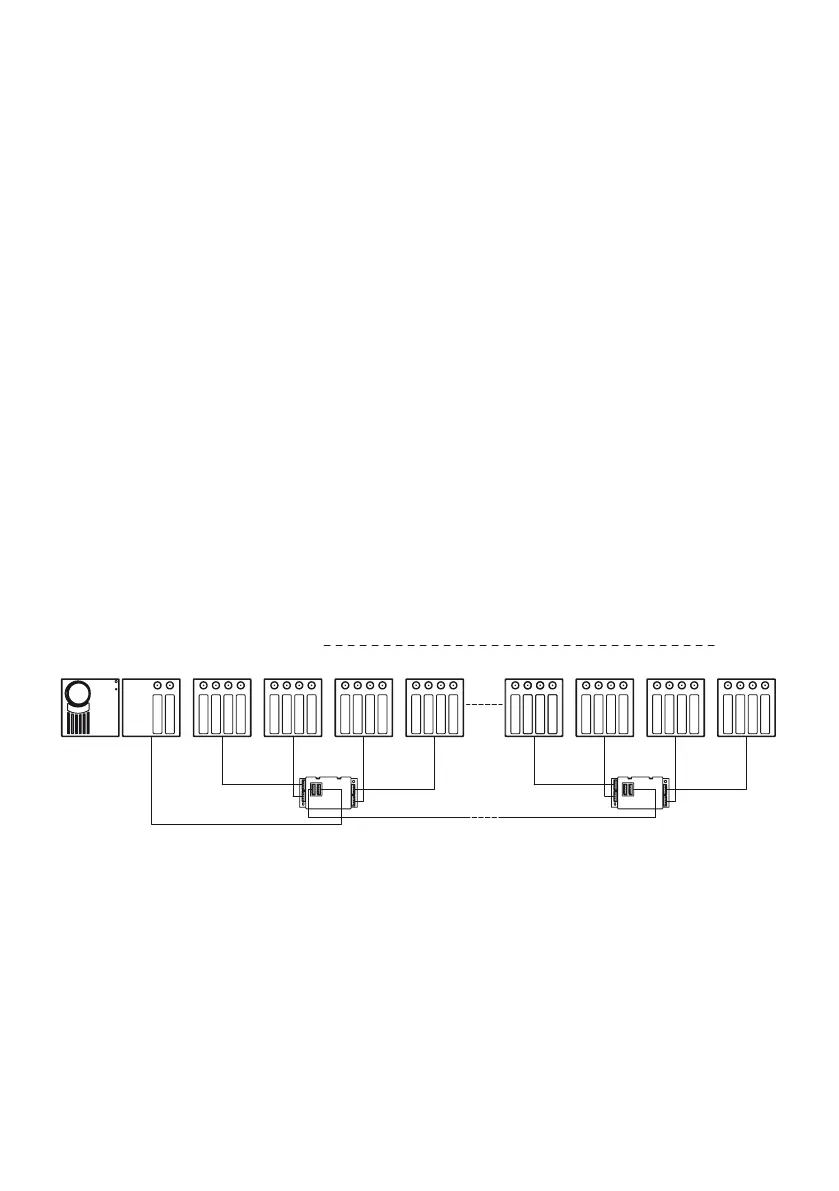

Au poste externe peuvent être branchés jusqu’à 62 touches (au-delà de ceux de base), en utilisant au
maximum 4 modules d’expansion de touches 1083/17.
Par défaut, les touches sont associées aux utilisateurs de 0 à 63 de la colonne d’appartenance au cas où le
poste externe est conguré comme secondaire.
Par contre, si le poste externe est conguré comme principal, alors les touches sont automatiquement
associées à la colonne 0, ce qui simplie l’installation des postes principaux sur des installations à une
seule colonne.
UTILISATEUR= 2 UTILISATEUR= 3
UTILISATEUR= 0 UTILISATEUR= 1
UTILISATEUR= 4 UTILISATEUR= 5 UTILISATEUR= 6 UTILISATEUR= 7 UTILISATEUR= 8 UTILISATEUR= 9
UTILISATEUR= 62 UTILISATEUR= 63
P1÷P4
P5÷P8
P13÷P16
P9÷P12
OUTPUT
INPUT
OUTPUT
P13÷P16
P9÷P12
P5÷P8
P1÷P4
1083/17 (1) 1083/17 (4)
Si par contre, le poste externe est conguré comme principal et dans l’installation sont présentes plusieurs
colonnes, il est nécessaire de créer une association entre les touches et les utilisateurs des différentes
colonnes en procédant de la façon suivante:
Accéder à la conguration avancée portant les deux interrupteurs rotatifs sur “99“ (la diode jaune
s’allume).
Positionner le micro-interrupteur ID avec le code de la première colonne du système (typiquement la
colonne 0).
Appuyer sur la touche correspondante à l’utilisateur 0 de la colonne sélectionnée. Toutes les touches
suivantes sont automatiquement associées aux utilisateurs de la même colonne en séquence.
Répéter l’opération pour toutes les colonnes présentes.
Repositionner les micro-interrupteurs ID sur la position d’origine.
Quitter la conguration avancée, reporter les deux interrupteurs rotatifs sur les positions de conguration
du temps d’ouvre-porte et de communication garantie: la diode jaune s’éteint.
Exemple:
Installation à 3 colonnes, la première avec 4 utilisateurs, la deuxième avec 6 utilisateurs, la troisième avec
8 utilisateurs.
•
•
•
•
•
•
•
