DS1083-048
DESCRIPTION DES BORNES
]
LINE Ligne Bus entrante
SE+ Positif d’actionnement de la serrure électrique pour passage piéton
SE- Négatif d’actionnement de la serrure électrique pour passage piéton
A
[
V3 Signal de la caméra de surveillance (*)
V5 Référence pour le signal de la caméra de surveillance (*)
B
[
V3 Signal de la caméra de surveillance 2 / commutateur vidéo (*)
V5 Référence pour le signal de la caméra de surveillance 2 / commutateur vidéo (*)
]
ILA Sortie du dispositif pour malentendants Réf. 1148/48 (*)
]
SE2 Actionnement de la serrure électrique pour la sortie des voitures
T+ Commande pour commutateur vidéo (*)
T- Référence pour commutateur vidéo (*)
CT Référence pour PA (touche du hall d’entrée) et SP (senseur de la porte)
PA Touche du hall d’entrée
SP Senseur porte ouverte
]
ILL Alimentation pour l’éclairage des étiquettes
- Négatif d’alimentation locale
+ Positif d’alimentation locale
EXP Connecteur pour module expansion Réf. 1083/17
I2C Connecteur pour module avec messages vocaux et led Réf. 1148/47
(*) disponible seulement sur Réf. 1083/78 et 1083/79

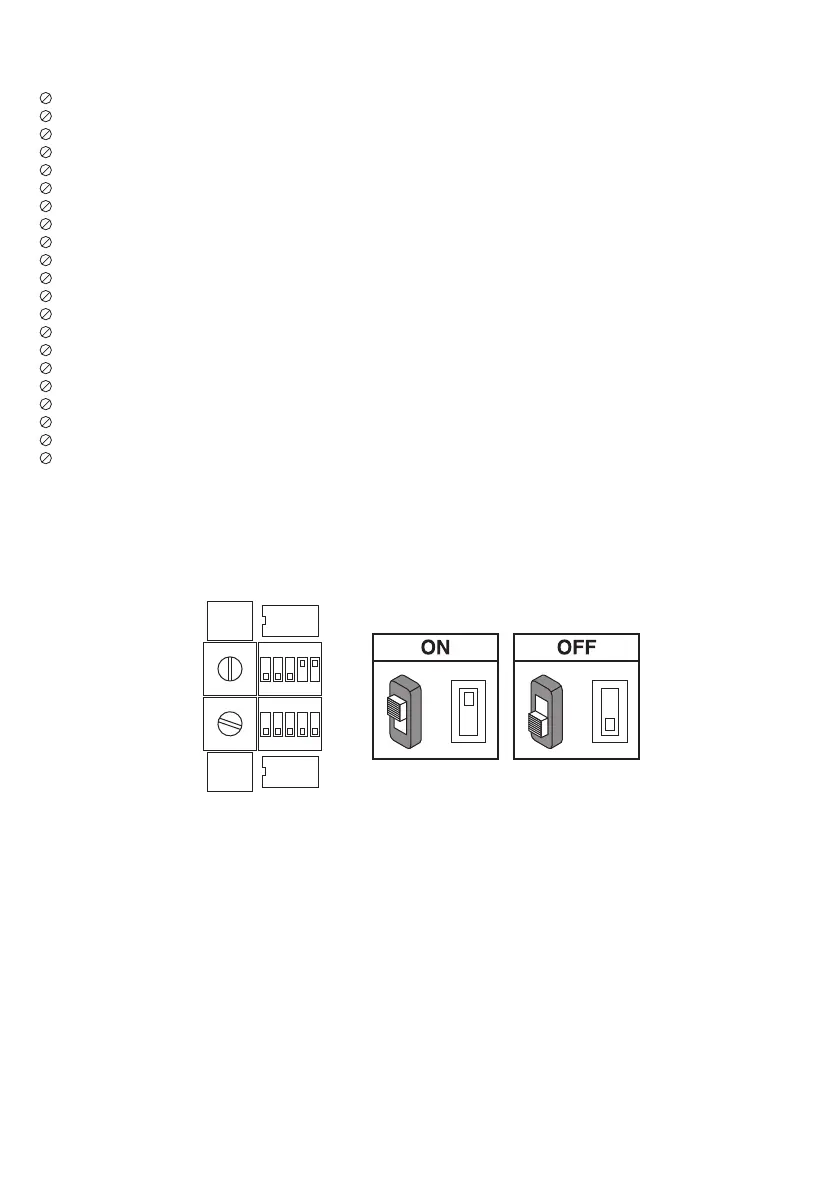

CONFIGURATION DES POSTES EXTERNES
= =
ON ON
AUX
ON DIP
4321 5
0
5
3
8
4
9
1
6
2
7
ON DIP
4321 5
0
5
3
8
4
9
1
6
2
7
DOOR
TIME
ID
CONV
TIME
Valeurs implicites: tous les postes externes sont congurés en usine de la façon suivante:
Type PE: principal
Numéro secondaire: 0
Ouvre-porte: libre
Interruption: non assurée
Illuminateurs de la caméra: allumés
Dip-switch rotatif temps de communication garantie: 30 s (pos 3)
Dip-switch rotatif ouvre-porte: 1 s (pos 0)
Numéro poste externe: 0
