Los microaltavoces vidéo Ref. 1083/77, 1083/78 y 1083/79 son dedicados para el sistema 2Voice. Son
realizados sobre soporte Sinthesi con 2 módulos y preven 2 teclas de llamada.

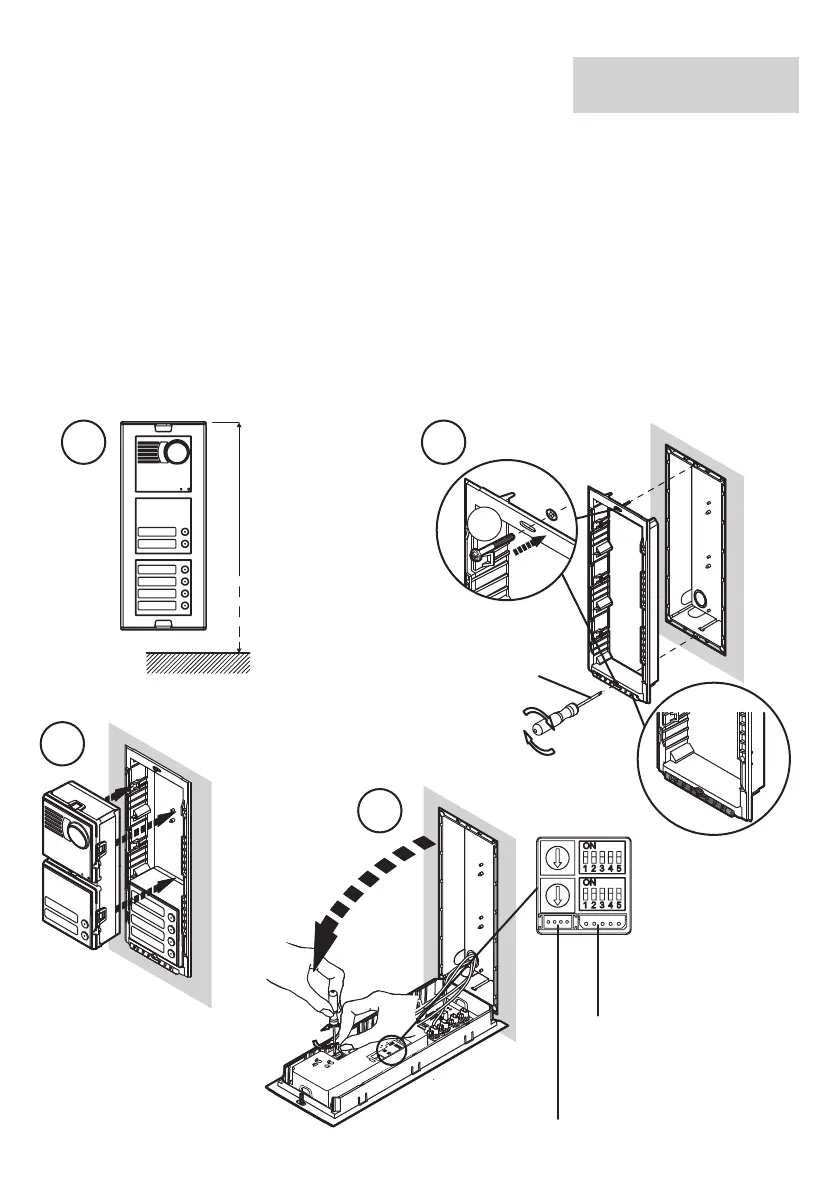

INSTALACIÓN DEL TECLADO
Instalar el módulo a la altura indicada.
Montar el bastidor portamódulos en la caja para empotrar.
Montar los módulos en el bastidor.
Girar el bastidor y realizar los cableados.
Congurar los interruptores dip.
Cerrar el bastidor.
Regular la orientación de la cámara TV.
Montar los tarjeteros para nombres en la parte delantera extraíble.
Montar el marco en el bastidor.
1,55 ÷ 1,60 m
Ø ≥ 4 mm
A
J2
GT2
GT3
GT4
0~
12~
J2
GT2
GT3
GT4
0~
12~
Z
CODE
ID
AUX
1
2
3
4
5
ON
1
2
ON
ON
1
2
ON
DIP
EXP
ON
I2C
Conector para módulo
con mensajes vocales
y led Ref. 1148/47
(solo sobre 1083/78 y 1083/79)
EXP
Conector para
módulo expansión
Ref. 1083/17
•
•
•
•
•
•
•
•
•
ESPAÑOL
1 2
3
4
