20
DS1083-048
Les postes externes vidéo Réf. 1083/77, 1083/78 et 1083/79 sont dédiés au système 2Voice. Ils sont
réalisés sur le modèle Sinthesi à 2 modules et sont dotés de 2 touches d’appel.

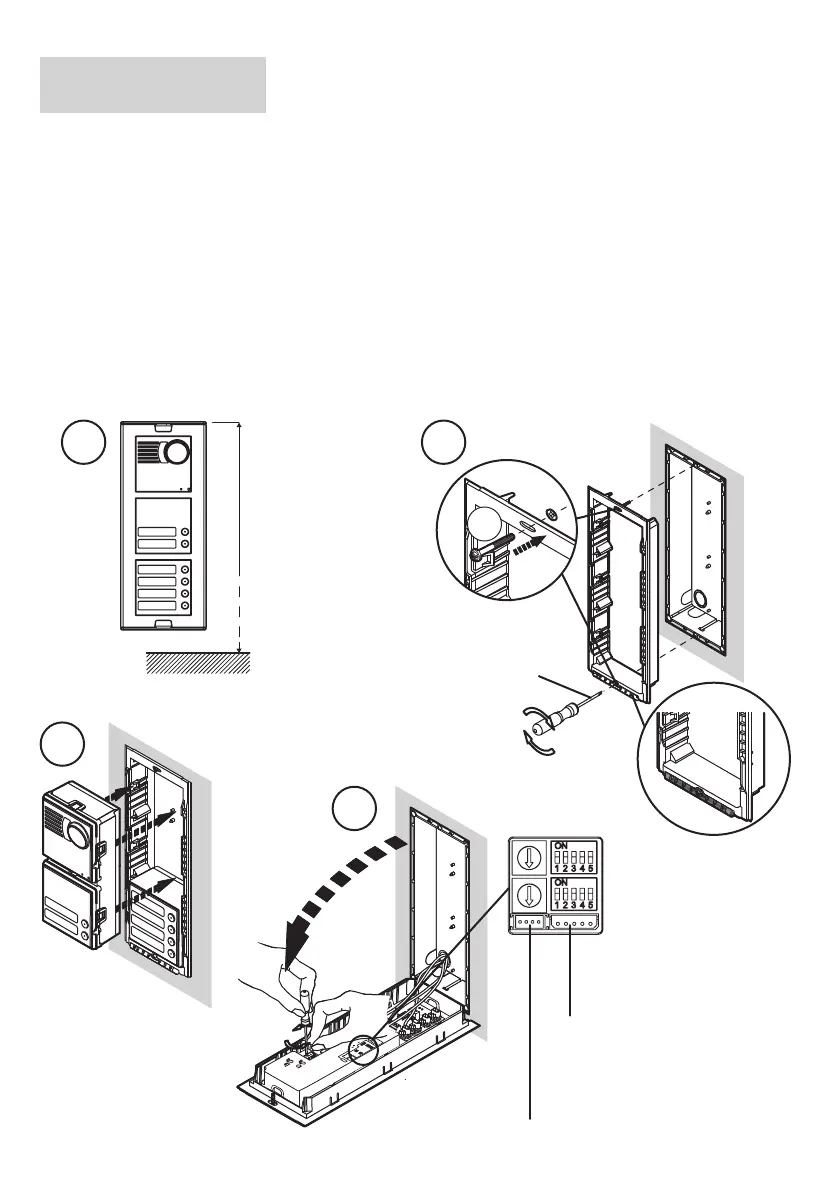

INSTALLATION DU CLAVIER
Installer le module à la hauteur indiquée.
Installer le châssis porte-modules sur le boîtier à encastrer.
Installer les modules sur le châssis.
Basculer le châssis et réaliser les câblages.
Congurer les commutateurs.
Fermer le châssis.
Régler l’orientation de la caméra
Installer les porte-étiquettes des noms sur la façade extractible.
Installer l’habillage sur le châssis.
1,55 ÷ 1,60 m
Ø ≥ 4 mm
A
J2
GT2
GT3
GT4
0~
12~
J2
GT2
GT3
GT4
0~
12~
Z
CODE
ID
AUX
1
2
3
4
5
ON
1
2
ON
ON
1
2
ON
DIP
EXP
I2C
Connecteur pour module
avec messages vocaux
et led Réf. 1148/47
(seulement sur 1083/78 et 1083/79)
EXP
Connecteur pour
module expansion
Réf. 1083/17
•
•
•
•
•
•
•
•
•
FRANÇAIS
1 2
3
4
