20

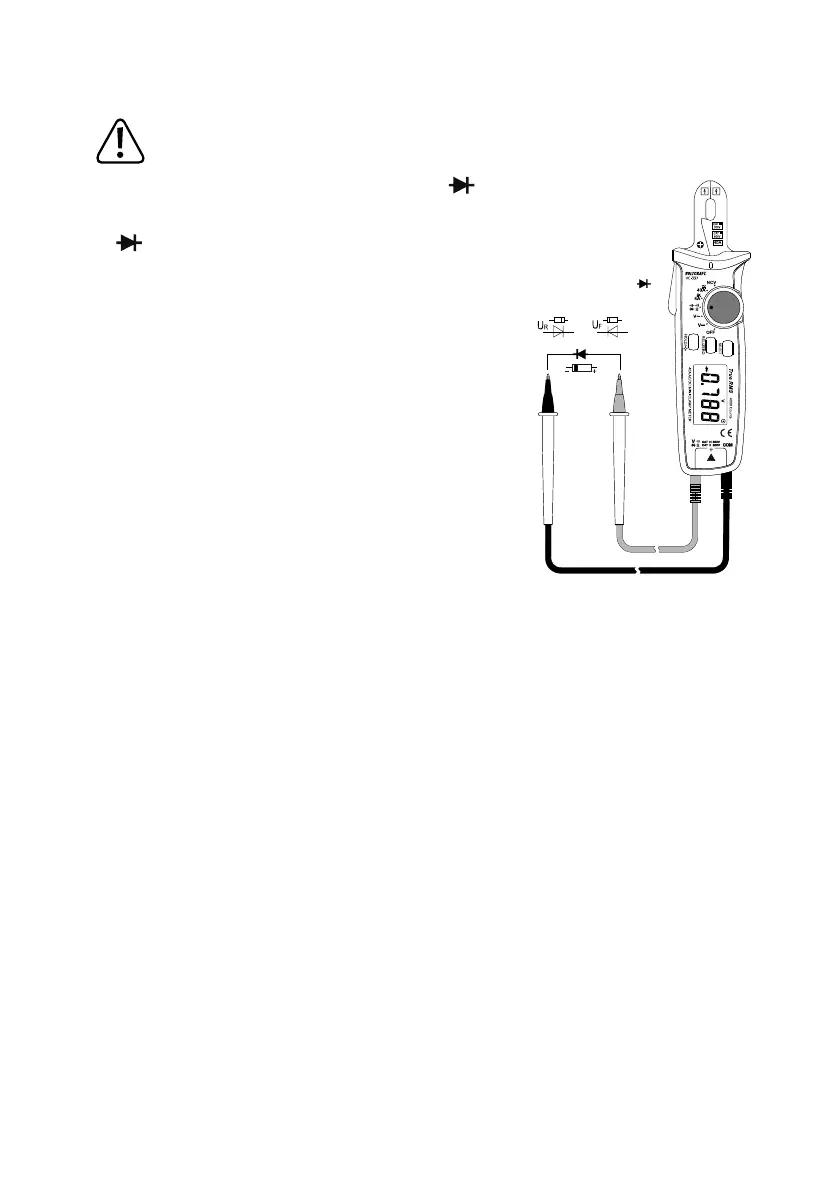

g) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
• Schalten Sie das DMM ein und wählen die Messfunktion
. Im Dis-
playerscheintdasSymbol„Ω“fürWiderstandsmessung.DrückenSie
2x die Taste „SELECT. Im Display erscheint das Symbol für Diodentest
und die Einheit „V“. Eine erneute Betätigung schaltet in die nächs-
te Messfunktion usw.
• Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwar-
ze Messleitung in die COM-Messbuchse (6).
• Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die bei-
den Messspitzen verbinden. Daraufhin muss sich ein Wert von ca.
0,000 V einstellen.
• Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Diode).
• Im Display wird die Durchlassspannung „UF“ in Volt (V) angezeigt. Ist
„.OL“ ersichtlich, so wird die Diode in Sperrrichtung (UR) gemessen
oder die Diode ist defekt (Unterbrechung). Führen Sie zur Kontrolle
eine gegenpolige Messung durch.
• Entfernen Sie nach Messende die Messleitungen vom Messobjekt und
schalten Sie das DMM aus.
