e) Mesure de la résistance
Assurez-vous que tous les circuits, éléments de circuit, éléments de construction et autres objets
sont hors tension et déchargés.

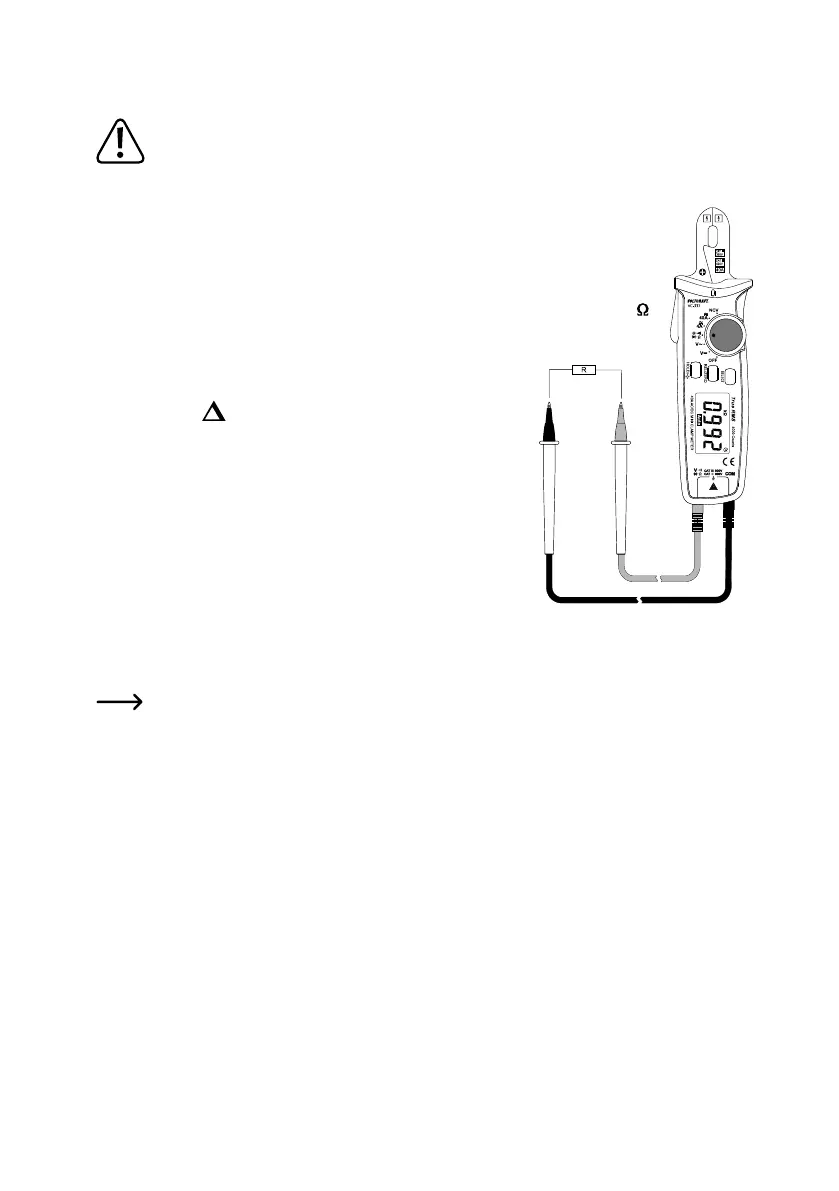

Pour la mesure de la résistance, procédez comme suit :
• AllumezleDMMetsélectionnezlafonctiondemesure«Ω».
• BranchezlecâbledemesurerougedanslaconnecteurdemesureΩ
(7), et le câble de mesure noir dans le connecteur de mesure COM (6).
• Assurez-vous de la continuité des câbles de mesure en reliant les deux
pointesdemesure.Unevaleurderésistanced’env.0-0,5Ωdevradonc
ensuites’afcher(résistanceinternedescâblesdemesure).
• Pour les mesures de faible impédance (<400 Ohm), appuyez briève-
ment sur la touche « REL » pour éviter que la résistance inhérente des
câbles de mesure ne s’écoule dans la mesure de résistance suivante.
Le symbole «
»apparaîtàl’écranetl’afchageprincipalindique
0 Ohm. La sélection automatique du mode (AUTO) est activée. Pour
toutes les autres mesures, la résistance interne du câble de mesure
est négligeable. Pour désactiver la mesure de la valeur de référence,
maintenez la touche « REL » enfoncée pendant environ 2 secondes. La
fonction Autorange est réactivée
• Reliez maintenant les deux pointes de mesure à l’objet à mesurer. La
valeurdemesures’afcheàl’écranàconditionquel’objetàmesurer
n’ait pas une haute impédance ou ne soit pas déconnecté. Attendez
quelavaleurafchéesestabilise.Pourlesrésistances>1MΩ,cela
peut durer quelques minutes.
• Sil’écranafcheOL(pourOverload=surcharge),alorsvousavezdépassélaplagedemesureoucoupélecircuit.
• Quand la mesure est terminée, débranchez les câbles de mesure de l’objet à mesurer et éteignez le DMM.
Lorsque vous effectuez une mesure de résistance, veillez à ce que les points de mesure que vous touchez
avec les pointes de mesure soient exempts de saleté, d’huile, de vernis soudable ou analogues. Ce genre
de facteurs peut en effet fausser le résultat de la mesure.
