75
b) Mesure du courant « A »
Ne dépassez en aucun cas les valeurs d’entrée maximales admissibles. Ne touchez aucun circuit
ou aucune partie des circuits en présence de tensions supérieures à 33 V/CA rms ou à 70 V/CC.
Danger de mort !
La tension maximale admissible dans la plage de mesure du courant par rapport au potentiel de
terre ne doit pas dépasser 600 V dans la catégorie de mesure CAT II ou 300 V dans la catégorie de
mesure CAT II.
Respectez les consignes de sécurité, les règlements et les mesures de protection applicables an
de garantir votre sécurité.
Retirez tous les câbles de mesure de l’appareil de mesure.
La mesure du courant s’effectue sans contact via la pince ampèremétrique repliable (1). Les capteurs de la pince
ampèremétrique détectent le champ magnétique qui entoure les conducteurs traversés par le courant. Un relevé
de mesure est autorisé aussi bien sur les conducteurs isolés que non isolés ainsi que sur un rail conducteur. Assu-
rez-vous que le conducteur traverse le centre de la pince ampèremétrique et que cette dernière est toujours fermée.
Ne mettez jamais la pince sur plus d’un conducteur à la fois. Si des conducteurs aller et retour (ex : L et N)
sont détectés, les courants s’annulent mutuellement et vous n’obtenez aucun résultat de mesure. Si plu-
sieurs conducteurs extérieurs (p. ex. L1 et L2) sont détectés, les courants s’additionnent.

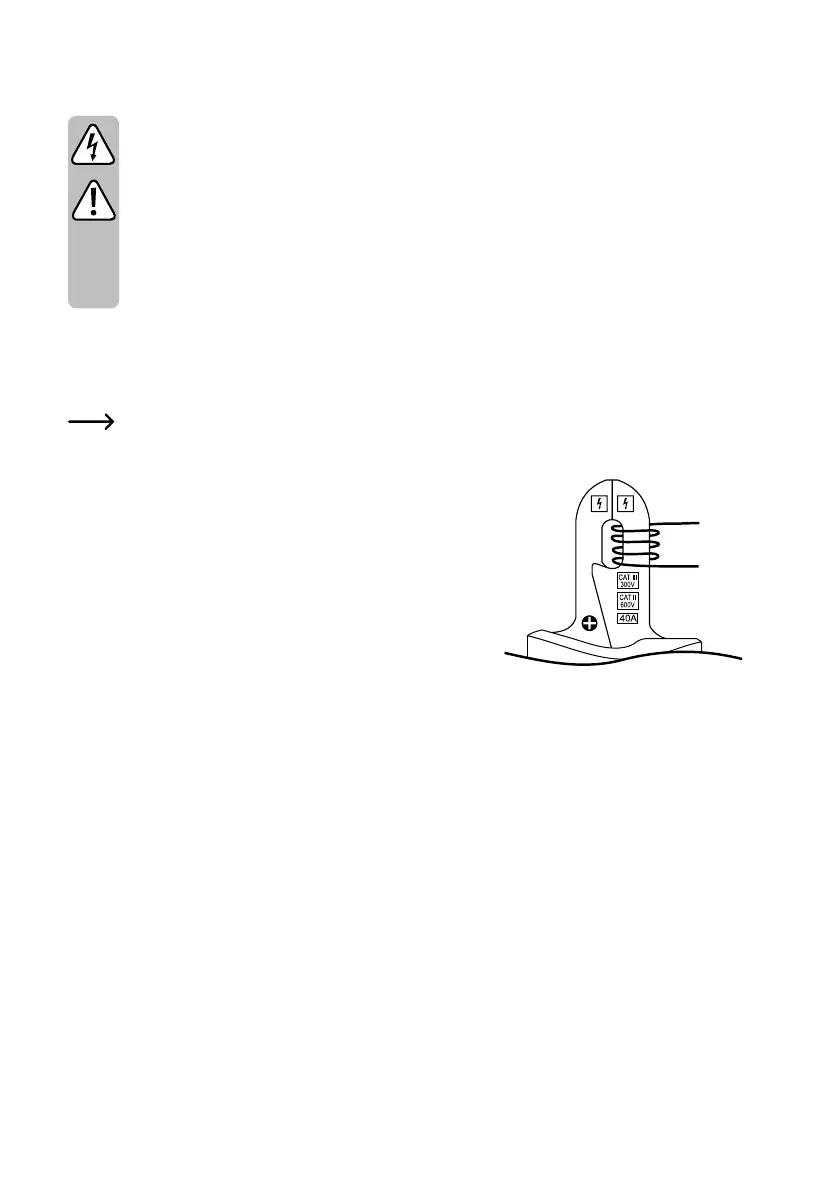

En cas de courant faible, le conducteur peut être enroulé plu-
sieursfoisautourd’unemâchoiredelapinceand’augmenter
le courant de mesure total. Ensuite, divisez la valeur mesurée
du courant par le nombre d’enroulements autour de la pince
ampèremétrique. Vous obtiendrez alors la valeur correcte du
courant.
