WAGNER HC 55 E-SSP User Manual

HC 35 E • HC 45 E • HC 55 E 105
i
Pulizia dell’apparecchio (messa fuori servizio)
10. Togliere la molla di compressione (2) dal coperchio
dell'alloggiamento (1).
Misurare la lunghezza della molla di compressione;
se è minore di 19 mm, sostituire la molla di compres-
sione.
Montaggio
1. Riapplicare la sede della valvola (7) nell'alloggiamen-
to (8) con la superficie di appoggio della sfera
rivolta verso l'alto.
2. Riapplicare l'O-Ring (6) nell'alloggiamento (8).
3. Applicare la cartuccia filtrante (3).
4. Applicare una sottile guarnizione (5) sul collare della
filettatura sull'alloggiamento (8).
5. Collocare una guarnizione spessa (4) sulla guarnizio-
ne sottile (5).
6. Applicare la molla di compressione (2) sulla spina nel
coperchio dell'alloggiamento (1).
7. Avvitare il coperchio dell'alloggiamento (1) e serrarlo
a mano.
1
2
3
4
5
6
7
8
8.2 Filtro di aspirazione per HC 35 E

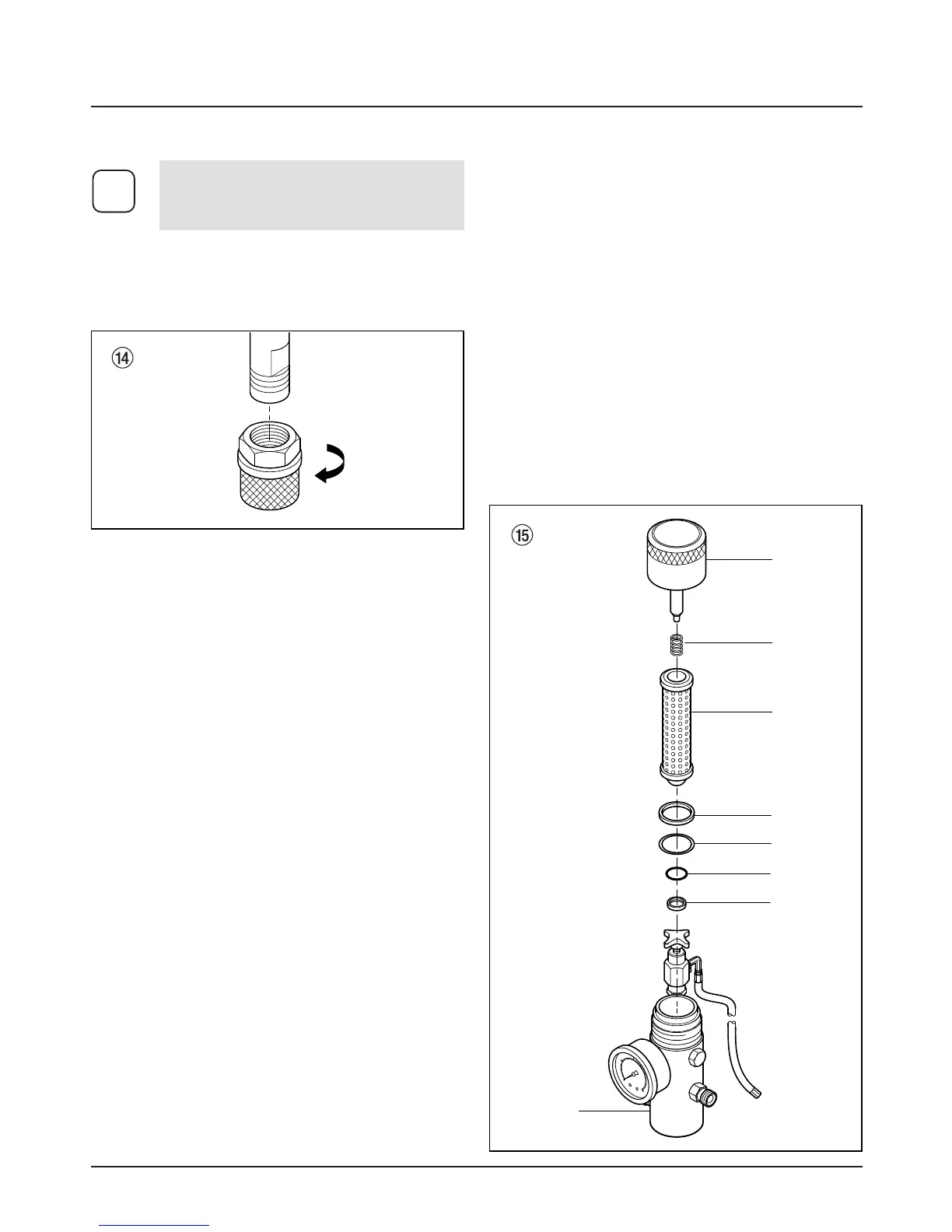

– Svitare il filtro (fig. 14) dal tubo di aspirazione.
– Pulire o sostituire il filtro.
Eseguire la pulizia con un pennello a setole dure
e con un detergente adatto.
8.3 Pulizia del filtro ad alta pressione
Pulire regolarmente la cartuccia filtrante.
Un filtro ad alta pressione sporco o ostruito causa una
cattiva figura di spruzzatura o l'ostruzione dell'ugello.
Smontaggio
1. Chiudere il rubinetto sulla pompa di mandata del ma-
teriale - leva in posizione orizzontale.
Il flusso di olio idraulico nel motore idraulico della
pompa di mandata del materiale è interrotto.
2. Ruotare il pulsante della valvola di sfiato per tre giri
verso sinistra (k circolazione).
3. Spegnere l’apparecchio O (OFF).
4.
Svitare il coperchio dell'alloggiamento (fig. 15, pos. 1).
5. Estrarre la cartuccia filtrante (3) dall'alloggiamento (8).
6. Pulire la molla di compressione (2) e la cartuccia fil-
trante (3) insieme alla sfera mediante un detergente
adatto; pulire l'interno dell'alloggiamento (8) e del co-
perchio dell'alloggiamento (1).
7. Controllare se la sfera nella cartuccia filtrante (3) pre-
senta segni di usura; se necessario sostituire la car-
tuccia filtrante.
8. Se la sfera nella cartuccia filtrante (3) è fortemente
usurata, smontare l'O-Ring (6) e la sede della valvola
(7). Eventualmente sostituire la sede della valvola, se
usurata.
9. Dopo averlo smontato, sostituire sempre l'O-Ring
(6).
Un filtro di aspirazione pulito garantisce
sempre la portata massima, una pressione
di spruzzatura costante ed un funzionamen-
to corretto dell’apparecchio.
i
