8.3 Hochdruckfilter reinigen
Filterpatrone regelmäßig reinigen.
Ein verschmutzter oder verstopfter Hochdruckfilter verur-
sacht ein schlechtes Spritzbild oder eine verstopfte Düse.
Demontage
1. Kugelhahn an der Materialförderpumpe schließen –
Hebelstellung waagrecht.
Hydrauliköl-Durchfluss zum Hydraulikmotor der Ma-
terialförderpumpe ist unterbrochen.
2. Entlastungsventilknopf drei Umdrehungen nach
links drehen (k Zirkulation).
3. Gerät ausschalten O (AUS).

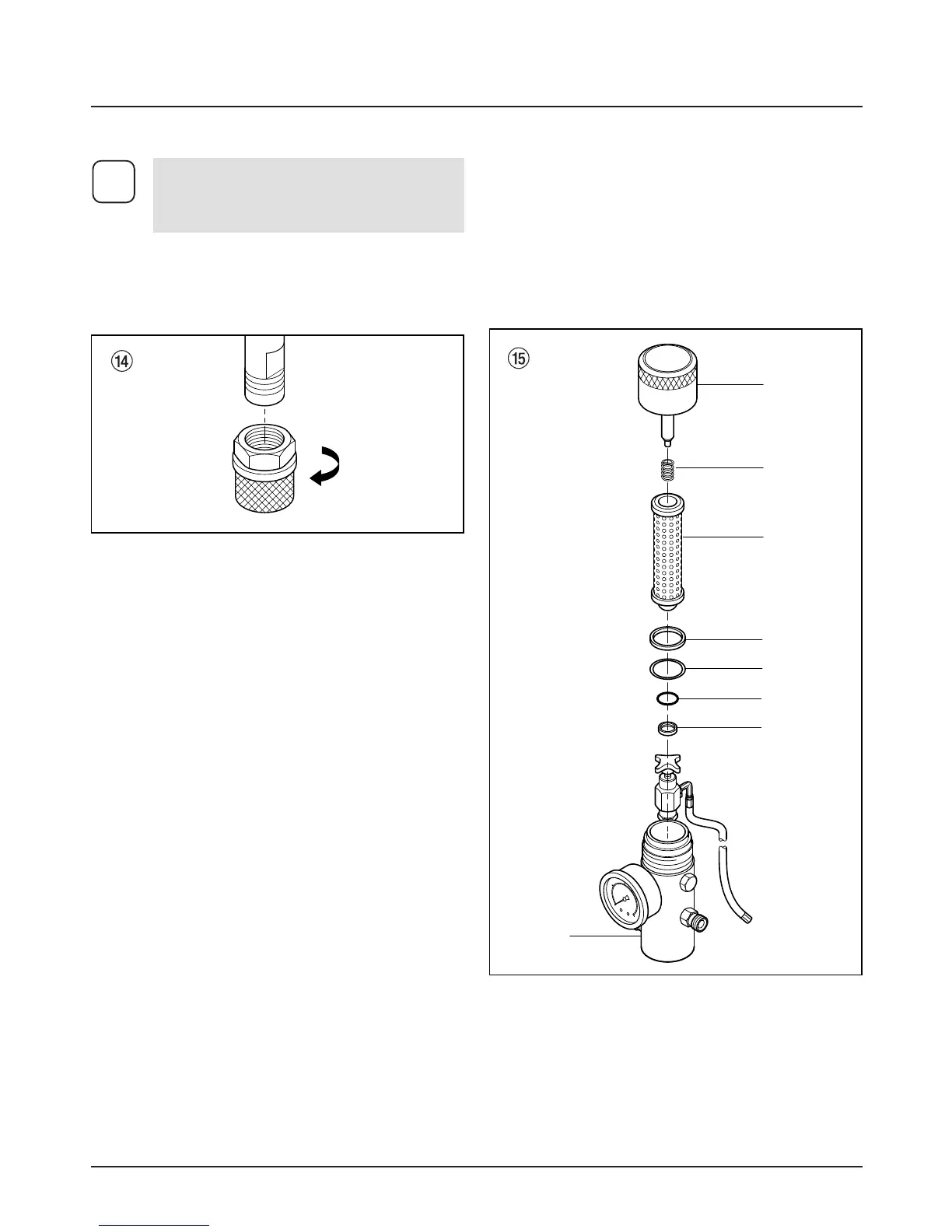

4. Gehäusedeckel (Abb. 15, Pos. 1) abschrauben.
5. Filterpatrone (3) aus dem Gehäuse (8) herausziehen.
6. Mit entsprechendem Reinigungsmittel Druckfeder
(2) und Filterpatrone (3) mit Kugel reinigen, Gehäuse
(8) und Gehäusedeckel (1) innen reinigen.
7. Kugel in der Filterpatrone (3) auf Verschleißspuren
prüfen, wenn notwendig Filterpatrone austauschen.
8. Kugel in der Filterpatrone (3) ist stark verschlissen,
dann O-Ring (6) und Ventilsitz (7) ausbauen. Even-
tuell verschlissenen Ventilsitz austauschen.
9. O-Ring (6) nach Ausbau immer austauschen.
10. Druckfeder (2) vom Gehäusedeckel (1) abziehen.
Länge der Druckfeder messen, falls weniger als 19
mm, dann Druckfeder austauschen.
Montage
1. Ventilsitz (7) mit der Kugelsitzfläche nach oben in
das Gehäuse (8) einlegen.
HC 35 E • HC 45 E • HC 55 E 15
d
Gerätereinigung (Außerbetriebnahme)
Ein sauberer Ansaugfilter gewährleistet stets
maximale Fördermenge, konstanten Spritz-
druck und einwandfreies Funktionieren des
Gerätes.
i
8.2 Ansaugfilter bei HC 35 E
– Filter (Abb. 14) vom Ansaugrohr abschrauben.
– Filter reinigen oder austauschen.
Reinigung mit einem harten Pinsel und
entsprechendem Reinigungsmittel durchführen.
2. O-Ring (6) in das Gehäuse (8) einlegen.
3. Filterpatrone (3) einsetzen.
4. Dünne Dichtung (5) auf den Gewindeabsatz am
Gehäuse (8) auflegen.
5. Dicke Dichtung (4) auf die dünne Dichtung (5) legen.
6. Druckfeder (2) auf den Stift im Gehäusedeckel (1)
aufschieben.
7. Gehäusedeckel (1) aufschrauben und von Hand an-
ziehen.
1
2
3
4
5
6
7
8
8.4 Reinigung der Airless-Spritzpistole
– Airless-Spritzpistole bei niedrigem Betriebsdruck
mit geeignetem Reinigungsmittel durchspülen.
– Düse gründlich mit geeignetem Reinigungsmittel
reinigen, so dass keine Beschichtungsstoffreste
zurückbleiben.
– Airless-Spritzpistole außen gründlich reinigen.
