3.2 Funzionamento dell'apparecchio
Per capire meglio il funzionamento dell'apparecchio
viene fornita una breve descrizione della sua struttura
tecnica.
Il WAGNER HC 35 E • 45 E • 55 E sono apparecchi di
verniciatura a spruzzo ad alta pressione azionati da mo-
tore elettrico.

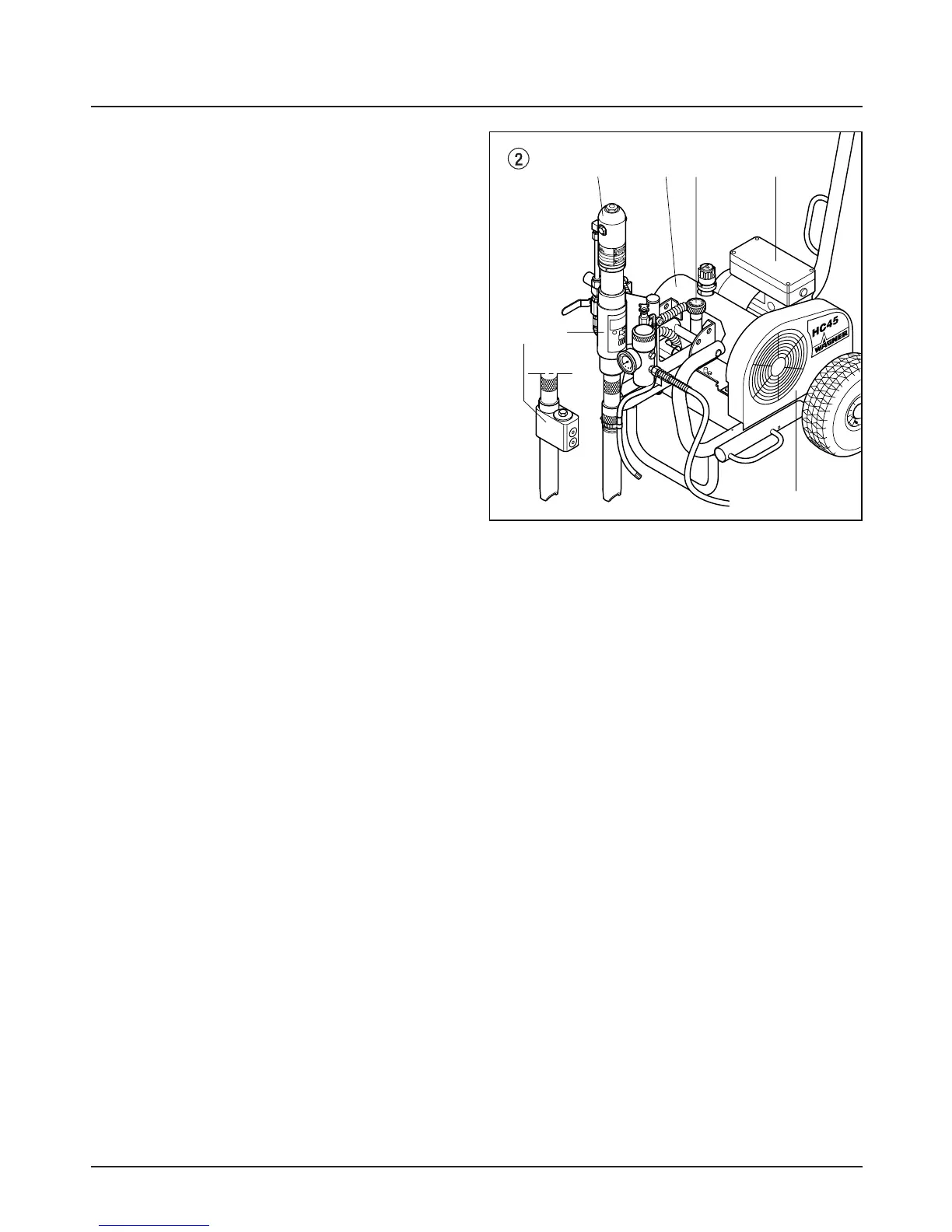

Il motore elettrico (fig. 2, pos. 1) aziona la pompa idrauli-
ca (3) per mezzo di una cinghia trapezoidale sotto il car-
ter (2). L'olio idraulico fluisce nel motore idraulico (4)
azionando il pistone nella pompa di mandata del mate-
riale (5).
Negli apparecchi HC 45 E-SSP e HC 55 E-SSP, il pistone
nella pompa di mandata del materiale azione una valvola
di mandata (6), la quale alimenta il sistema con materiali
di copertura di viscosità molto grande.
Il movimento verso l'alto del pistone fa aprire automati-
camente la valvola di entrata. Il movimento verso il basso
del pistone fa aprire la valvola di scarico.
Il materiale di copertura fluisce sotto alta pressione attra-
verso il tubo flessibile verso l'aerografo. Alla fuoriuscita
dall'ugello, il materiale di copertura nebulizza.
La valvola regolatrice della pressione (7) regola la portata
e la pressione di esercizio del materiale di copertura.
