3.2 Fonctionnement du matériel
Pour mieux comprendre le fonctionnement, voici une
brève description de la conception technique:
Wagner HC 35 E • 45 E • 55 E sont des groupes de
projection à haute pression entraînés par moteur
électrique.

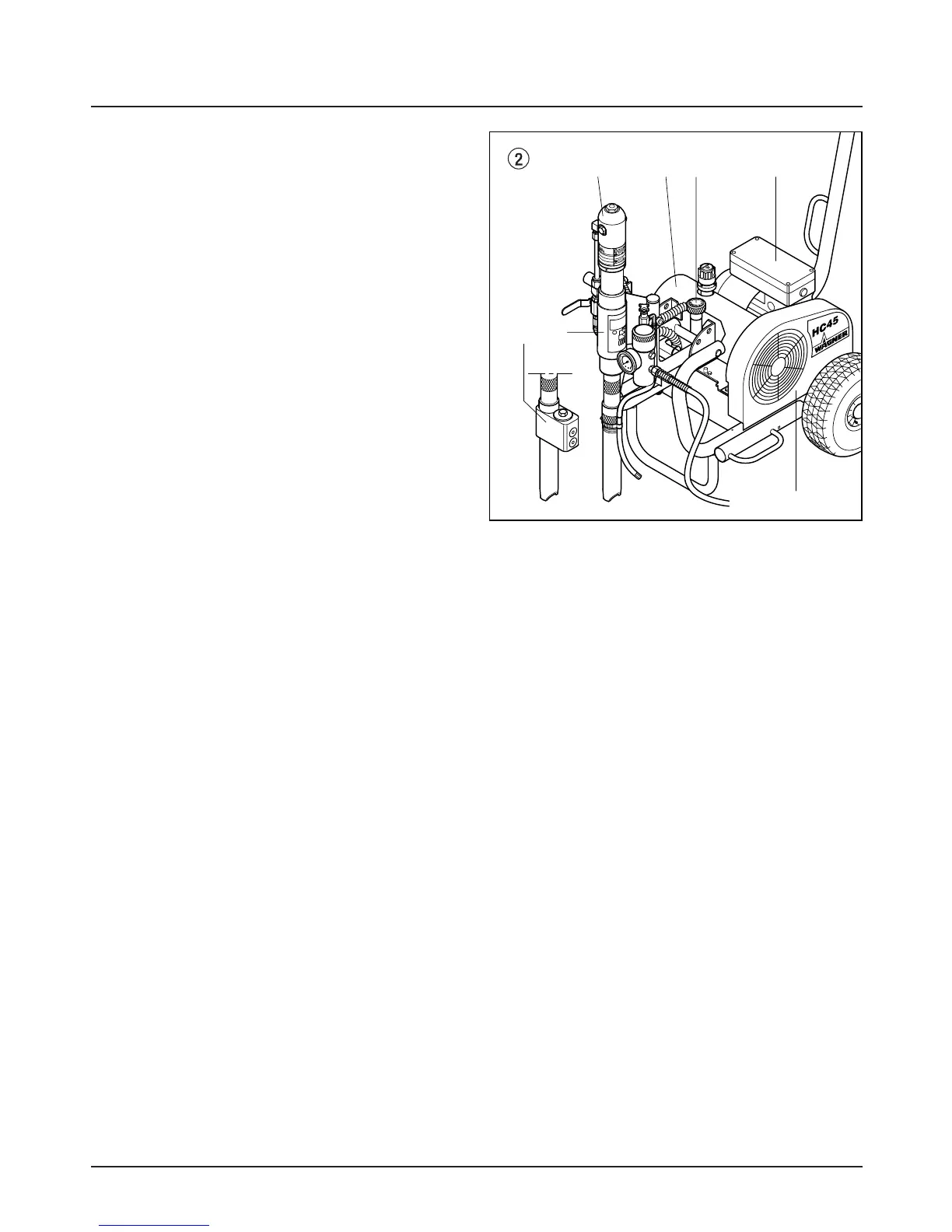

Le moteur électrique (fig. 2, pos. 1) entraîne la pompe
hydraulique (3) par l'intermédiaire de la courroie trapé-
zoïdale sous sa protection (2). L'huile hydraulique arrive
au moteur hydraulique (4) et imprime au piston de la
pompe de produit (5) un mouvement de montée et de
descente.
En ce qui concerne le matériel HC 45 E-SSP et HC 55 E-
SSP le piston de la pompe de produit agit sur un piston
à auget (6) qui refoule les produits de revêtement les plus
visqueux.
A la montée du piston la vanne d'aspiration s'ouvre au-
tomatiquement. A la descente du piston, le clapet de re-
foulement s'ouvre.
Le produit est refoulé sous haute pression par le flexible
au pistolet où il est éclaté en passant par la buse.
La vanne de réglage de pression (7) règle le débit ainsi
que la pression de fonctionnement.
