76 HC 35 E • HC 45 E • HC 55 E
f
Le moteur hydraulique s'arrête Siège du clapet de refoule- Vanne à bille sur la pompe de produit – levier en
en position inférieure ment dans la pompe de position verticale. Desserrer la vis bouchon en haut du mo-
produit desserré teur hydraulique. Pousser la soupape de renversement dans
e moteur vers le bas. Remonter la vis bouchon et démarrer
le groupe. La tige de piston monte et s'arrête en position
basse. Dans ce cas, le siège du clapet est desserré.
Faire réparer par le S.A.V. Wagner.
Soupape de renversement Faire réparer par le S.A.V. Wagner.
dans le moteur hydraulique
collée ou écrou hexagonal
supérieur/inférieur sur la
tige de piston desserré.
9.2 Moteur hydraulique
Panne Cause possible Remède
Nettoyage du groupe (mise hors service) Dépannage
9. Dépannage
9.1 Moteur électrique
Le groupe ne démarre pas
HC 55 E, HC 55 E-SSP
(400 V)
La tige de piston de la
pompe de produit ne
bouge pas.
La lampe de contrôle reste
éteinte.
Pas de courant
En cas de surcharge
le groupe s’arrête auto-
matiquement.
Le groupe ne redémarre
pas automatiquement
Mauvais sens de rotation
du moteur électrique.
Contrôler l’alimentation
Après 2 à 3 minutes, mettre le groupe en marche.
Tourner l’inverseur de polarité dans la fiche de 180°.
Panne Cause possible Remède
Made in Germany
m
a
x
.
3
9
0
0
p
s
i
2
7
0
b
a
r
G
1
2
1
2
3

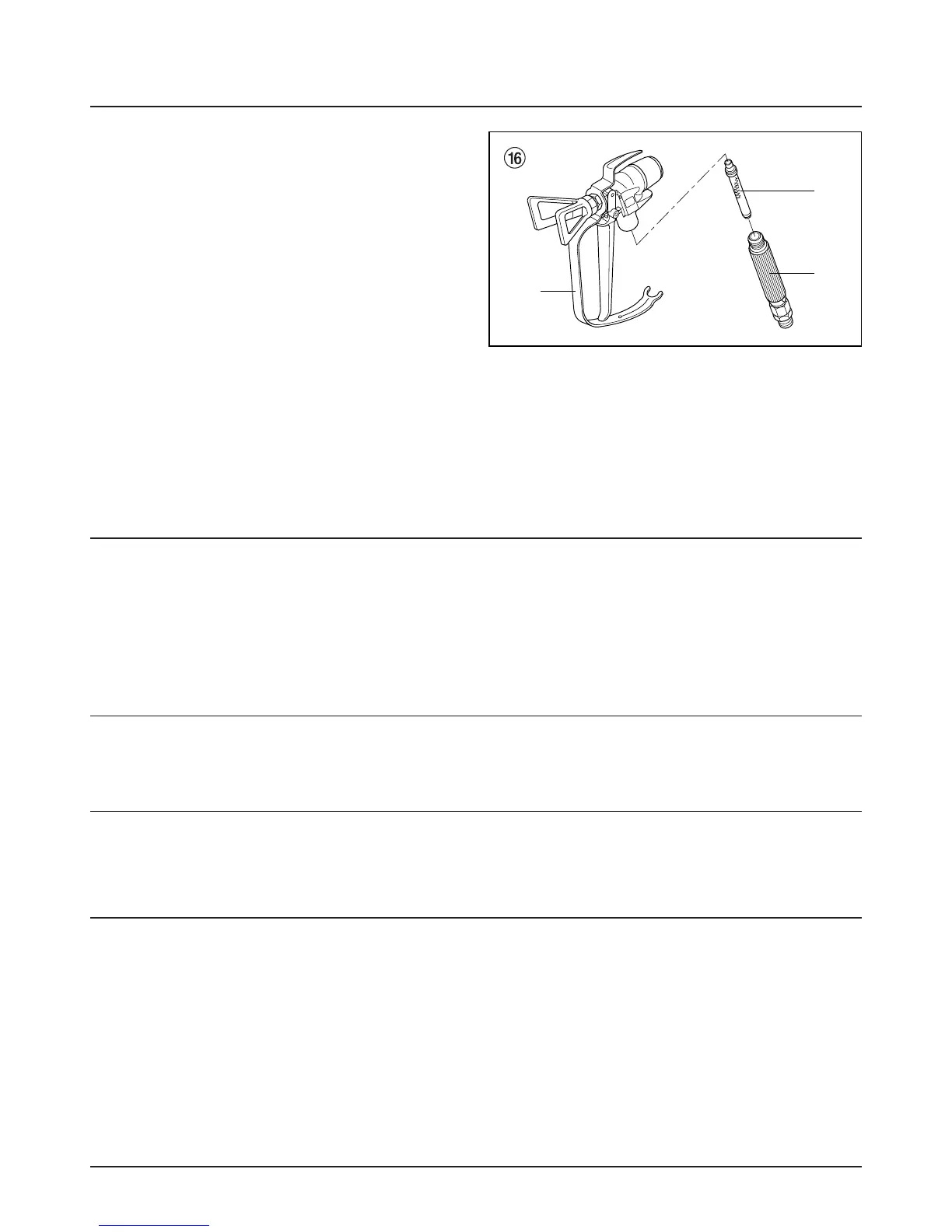

Tamis de crosse dans le pistolet Airless
Démontage (fig. 16)
1. Tirer la garde de protection (1) fortement vers
l’avant.
2. Dévisser la crosse (2) du corps de pistolet.
Sortir le tamis (3).
3. Le remplacer s’il est bouché ou défectueux.
Montage
1. Monter le cône plus long du tamis (3) dans le
corps de pistolet.
2. Visser la crosse (2) dans le corps et serrer.
3. Emboîter la garde de protection (1)
