Yamaha CP33 Service Manual

CP33
33
■テストプログラム
1. 準備
1）テストを行うためには、以下の測定器、治具が必要です。 （測定器の入力インピーダンスは、1M Ω以上あること。）
・レベルメーター（JIS-C フィルター使用）
・周波数カウンター
・MIDIケーブル
・USBケーブル（A − B タイプ）
・PC（パーソナルコンピューター）
・フットペダル(FC3)
・ACアダプター(PA-3C)
2）コントロール類の設定
[MASTERVOLUME] ................... MAX.
[PEDAL] ............................... OFF
[REVERB].............................. OFF
[MODULATION] ...................... MIN.
[ZONECONTROL] .................. CENTER
3）ステレオプラグを用いて測定します。
[PHONES]端子：33Ω負荷（L/Rch共）
[OUTPUT]端子：10kΩ負荷（L/MONO,Rch共）
※特に指示のない限り、[PHONES]端子にて測定します。
4）PCとCP33を接続する為にはUSB-MIDIドライバーをインストールする必要があります。
USB-MIDIドライバーは下記のURLからダウンロードしてください。
http://www.yamaha.co.jp/download/usbmidi/
5）FactorySet（テストNo.49）またはFlashROMcheck2（テストNo.47）を行うとユーザのデータが消去されます。
事前にデータバックアップを行ってください。（43ページ参照）
2. テストプログラムの起動

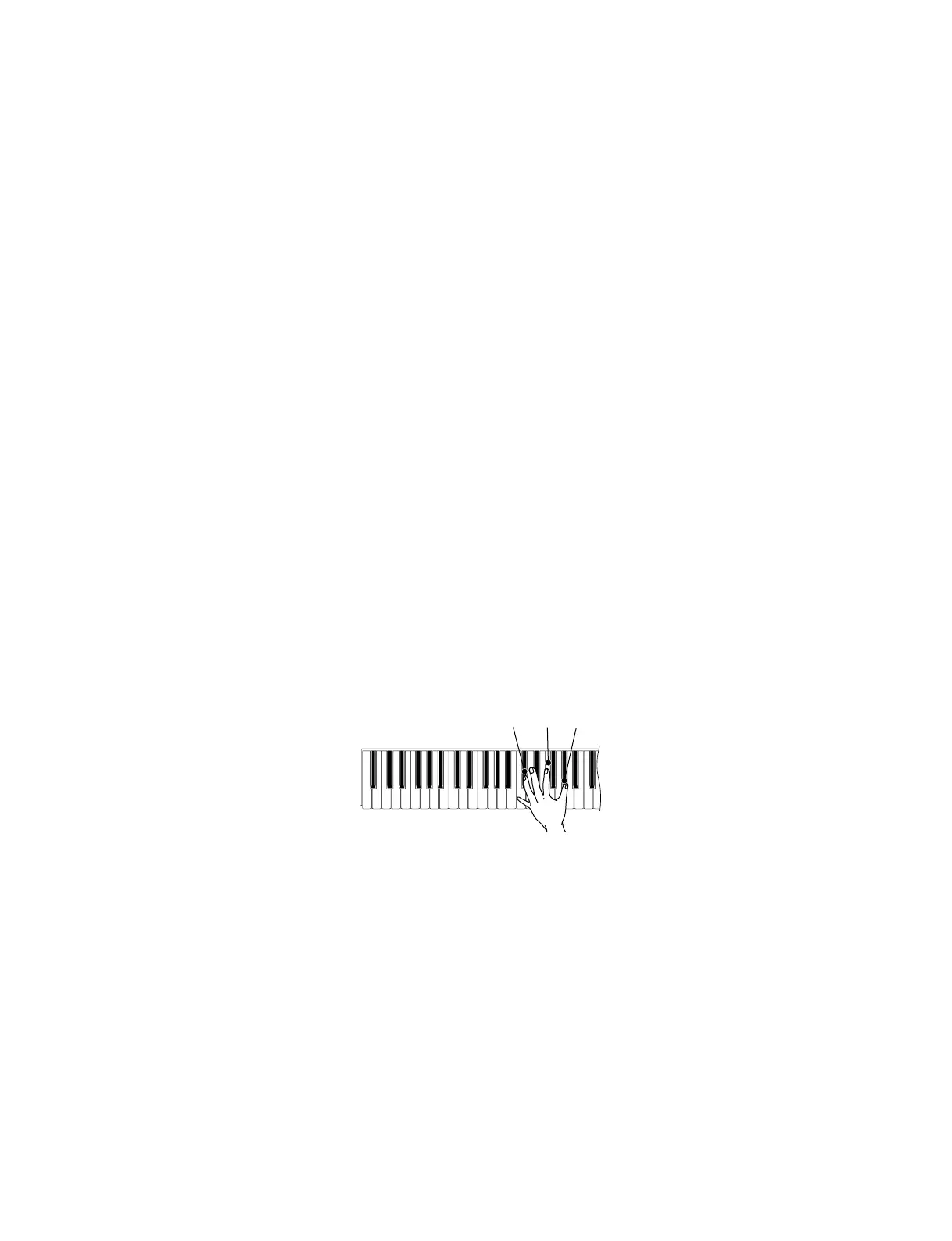

方法1） [C#2]と[F2]と[G#2]の鍵盤を同時に押さえながら、[STANDBY/ON]スイッチをONにします。
方法2） ボイスボタンの[VOICE1]と[VOICE3]と[VOICE5]を押しながら、[STANDBY/ON]スイッチをONにします。
方法3） CP33にMIDIコードF04373016000F7を送るとテストモードに入ります。（38ページ参照）
3. テストの進め方
1) テストプログラムが起動されると、7セグメントLEDに(s(と表示されます。
2) [TEMPO/FUNCTION]の[＋]、[−]ボタンを押して、テストナンバーを選択します。
3) [CLICKON/OFF]ボタンを押して、テストを実行します。
テストの結果がOKの場合は、7セグメントLEDにPASと表示されます。
[CLICKON/OFF]ボタンを押して、テストナンバー表示に戻します。
（[DEMO]ボタン、[MIDI]ボタン、最低音鍵盤等でも動作します。）
チェック終了のテストナンバーには、
(.0.1.（ドット）が表示され、チェック済みか判別ができるようになります。
[TEMPO/FUNCTION]の[＋]、[−]ボタンを押して、次のテストナンバーを選択します。
テストの結果がNGの場合は、7セグメントLEDに
nGと表示されます。
[DEMO]ボタンをして、テストナンバー表示に戻します。（[MIDI]ボタン、最低音鍵盤でも動作します。）
[TEMPO/FUNCTION]の[＋]、[−]ボタンを押して、次のテストナンバーを選択します。
C
#
2
F2
G
#
2

Yamaha CP33 Specifications

General

Type	Stage Piano
Number of Keys	88
Polyphony	64
Voices	14
Effects	Reverb, Chorus
Key Action	Graded Hammer
Sound Engine	AWM (Advanced Wave Memory)
EQ	3-band
Connectivity	MIDI In/Out, Sustain Pedal
