<Page 2>

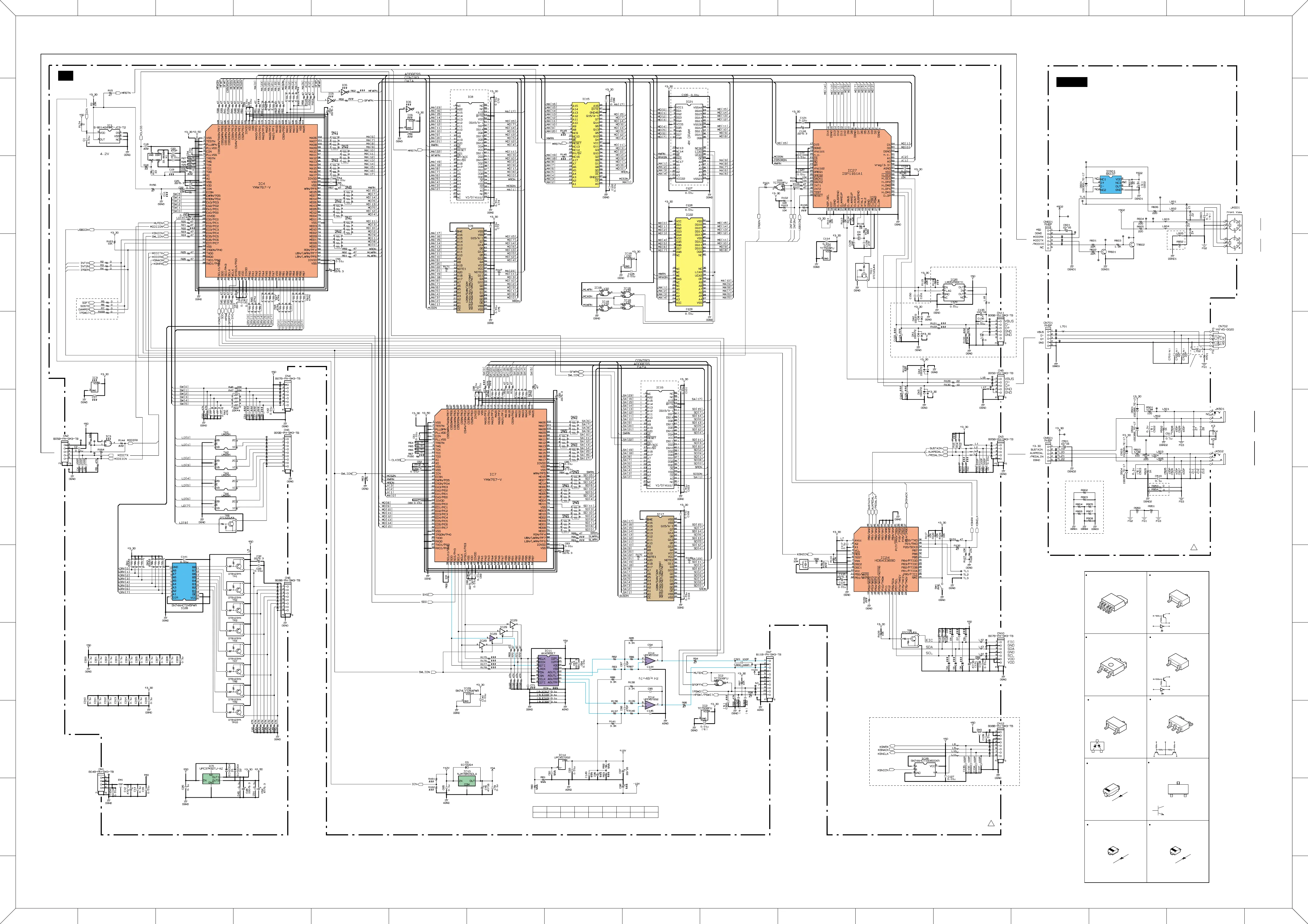

CP33 OVERALL CIRCUIT DIAGRAM 1/2 (DJACK, DM)
###:Notinstalled(未実装)
(セ):CeramicCapacitor(セラミックコンデンサー)
Note : See parts list for details of circuit board component parts.
注: シートの部品詳細はパーツリストをご参照ください。
Detection Voltage
Boot Mode when SW1 is ON.
Internal CLK 33.8688M
Internal CLK 33.8688M
470K
470K
470K
to AJACK-CN101
<Page 3 P-11>
to AJACK-CN301
<Page 3 M-6>
to GHD EBUS L-CN1
<Page 3 A-1>
to SVR-CN802
<Page 3 H-7>
to PNL-CN301
<Page 3 H-5>
to PNR-CN302
<Page 3 I-2>
to PNL-CN201
<Page 3 H-4>
to PNR-CN202
<Page 3 I-2>
DM
SYSTEM
RESET
CPU
(SWL01B)
AND
OP AMP
OP AMP
MASK ROM 128M
PROG./WAVE
CPU
(SWL01B)
DAC
BUFFER
REGULATOR +5V
REGULATOR
+3.3V / +2.5V
MASK ROM 128M
PROG./WAVE 1
FLASH ROM 4M
DRAM 16M
OR
not installed
not installed
not installed
not installed
not installed
not installed
to PNL-CN101
<Page 3 H-4>
to PNR-CN102
<Page 3 I-1>
Details of &&&.
No: not installed
R80
No
R81
0
R92
1.8k
R93
2.2k
C96
10/16
C98
No
C149
0.01u
C81
No
R74
No
220P
3.9K
3.9K
180P
3.9K
3.9K
220P
180P
3.9K
3.9K
3.9K
3.9K
1000P
1000P
DJACK
28CC1-8834455
11
OUT
IN
USB
SUSTAIN
AUX
28CC1-2001002881-1
2
Jumper wire
not installed
not installed
not installed
not installed
USB CONTROLLER
Photo Couper
TRANSCEIVER
CPU
(E-HOSTs)
0.22u
AND
COATING
MIDI
FOOT PEDAL
1: INPUT
2: NC
3: GND
4: OUTPUT1
5: OUTPUT2
6: GND(Fin)
1
2
3
4
5
6
µPC37M32TJ-E1-AZ(X5914A00)
REGULATOR +3.3V/+2.5V
DM: IC005
NJM78M05DL1A(XS534A00)
REGULATOR +5V
DM: IC010
1: INPUT
2: GND
3: OUTPUT
1
2
3
1SS372 (V9424900)
DIODE ARRAY
DA003,004
1: ANODE1
2: CATHODE2
3: CATHODE1,
1
3
2
ANODE2
1
2
3
EC10DS4-TE12L
(
VN681100
)
DIODE
DM: D0001-0003
1: ANODE
2: CATHODE
1
2
MA111
(
VR496500
)
DIODE
DJACK: D501-504, 601
1: ANODE
2: CATHODE
1
2
1SS355 TE-17
(
VT332900
)
DIODE
DJACK: D501-504, 601
1: ANODE
2: CATHODE
1
2
DTC123JKA (VY677600)
DIGITAL TRANSISTOR
DM: TR005, 006, 011
1: GND
2: IN
3: OUT
1
3
2
OUT
R1
R2
GND
IN
IN
GND
OUT
DTB123YK (VY677700)
DIGITAL TRANSISTOR
DM: TR001-004, 007-010
1: GND
2: IN
3: OUT
1
3
2
OUT
R1
R2
GND (+)
IN
IN
GND (+)
OUT
UMG5N (WC668500)
DIGITAL TRANSISTOR
DM: TA001-004
1: DTr1 IN
2: GND
3: DTr2 IN
4: DTr2 OUT
5: DTr1 OUT
1
3
4
5
2
R1
DTr1DTr2
R2
R1
R2
3
4
5
21
R1: 10k
R2: 47k
2SC2412K(VV556400)
TRANSISTOR
DJACK: TR601, 602
1
1
2
2
3
3
1: EMITTER
2: BASE
3: COLLECTOR
