第１章 ProMix01の基礎知識
1-12

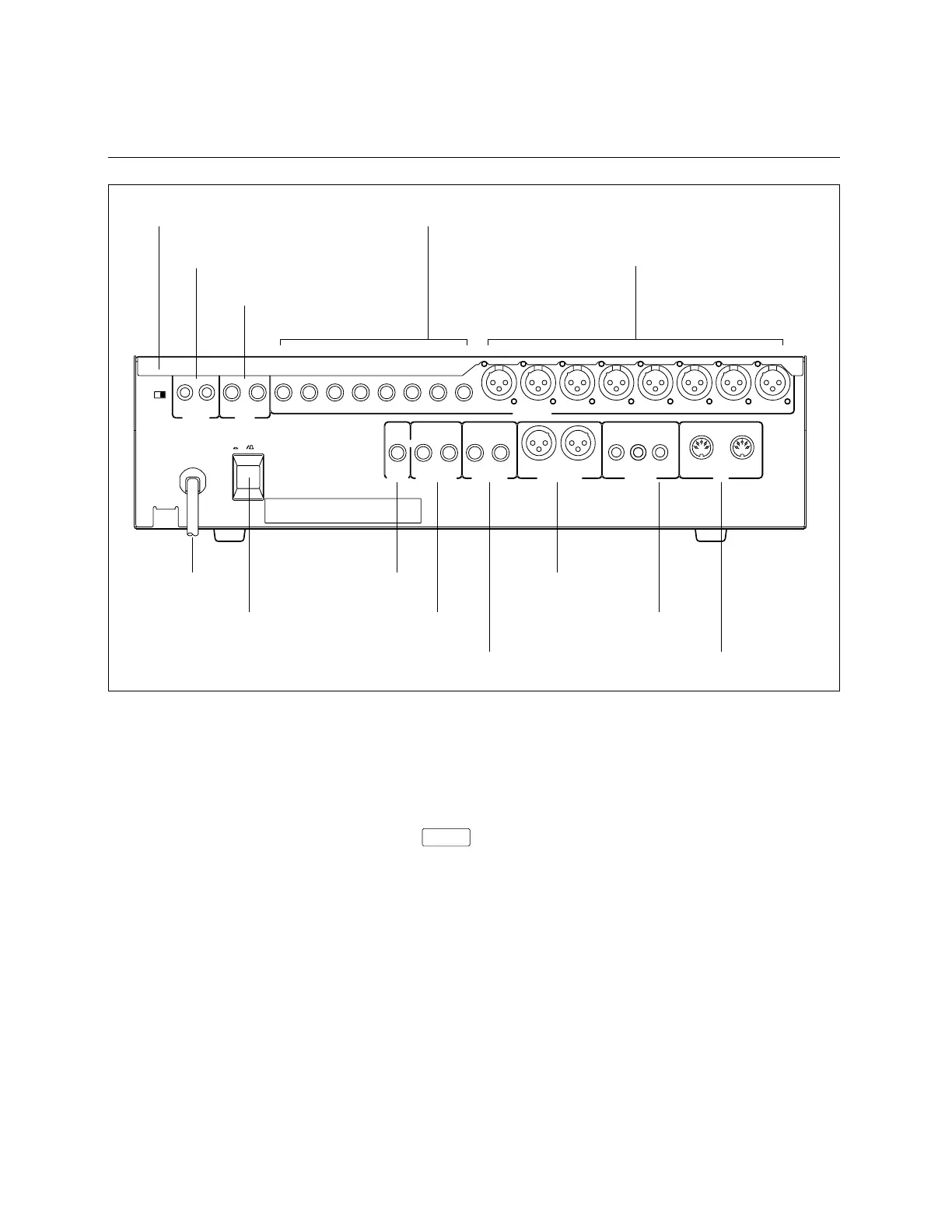

リアパネル
（1） PHANTOMMASTER（ファンタム）スイッチ
1〜8チャンネルにファンタム電源（DC+48V）対応のマイクを接続する場合に、こ
のスイッチをオンにします。チャンネルごとに電源をオン／オフすることはで
きません。このスイッチを切り換えるときは、スピーカーの破損防止のため、1〜
8チャンネルの
ON
はオフにしておいてください。
（2） 2TRIN（2トラックインプット）端子
1〜16チャンネル、ステレオインプットとは別にステレオの信号を入力する端子
です。端子はピンジャックです。標準の入力レベルは-10dBです。
（3） STIN（ステレオインプット）端子
1〜16チャンネルとは別にステレオの信号を入力する端子です。端子はアンバラ
ンス型フォンジャックです。標準の入力レベルは+4dBです。なお、この端子にプ
ラグが接続されていない場合は、2トラックインプット端子に入力されている信
号がステレオインプットの信号として扱われます。
各部の名称と機能
R
L
2 TR IN
PHANTOM
MASTER
CH1~8
ON OFF
(+48V)
R
L
ST IN
16 15
14 13
12 11
10
9
8
7
65
4
3
21
POWER
ON
OFF
PHONES MONITOR OUT STEREO OUTAUX SEND
INPUT
(BAL)
REC OUT MIDI
R
L4
3R
L
+4dB (UNBAL)
RL
ANALOG DIGITAL
COAXIAL
OUT IN
-10dB
(UNBAL)
+4dB
(UNBAL)
+4dB
(UNBAL)
+4dB
(UNBAL)
-10dB
(UNBAL)
（6）電源ケーブル
（1）ファンタムスイッチ
（3）ステレオインプット端子
（2）2トラックインプット端
子
（4）9〜16チャンネルインプット端子
（5）1〜8チャンネルインプット端子
（8）ヘッドフォン端子
（7）電源スイッチ
（9）モニターアウトプット端子
（11） ステレオアウトプット端子
（12） レコーディングアウトプット端子
（13）MIDI端子（10）センド3,4端子
