5.7 Mantenimiento de la máquina
5.7.1 Limpieza
Limpiar diariamente la máquina.
5.7.2 Momentos de apriete
Las clases de resistencia son para tornillos con superficie sin
tratar y sin lubricar.
Los valores producen un aprovechamiento del 90% del límite
elástico; para un coeficiente de rozamiento µ
ges
= 0,14.
El cumplimiento de los pares de apriete se controla mediante
llaves dinamométricas.
Los valores indicados no son válidos si se utiliza lubricante
MoS2.
5.7.3 Uniones atornilladas
En aparatos vibratorios es importante controlar periódicamente
las uniones atornilladas para comprobar si asientan firme-
mente. Observar los momentos de apriete.
5.7.4 Controlar el tope de goma
Controlar si el tope de goma tiene agrietamientos y re-
squebrajamientos y si asienta debidamente. Recambiarlo
inmediatamente en caso de estar deteriorado.

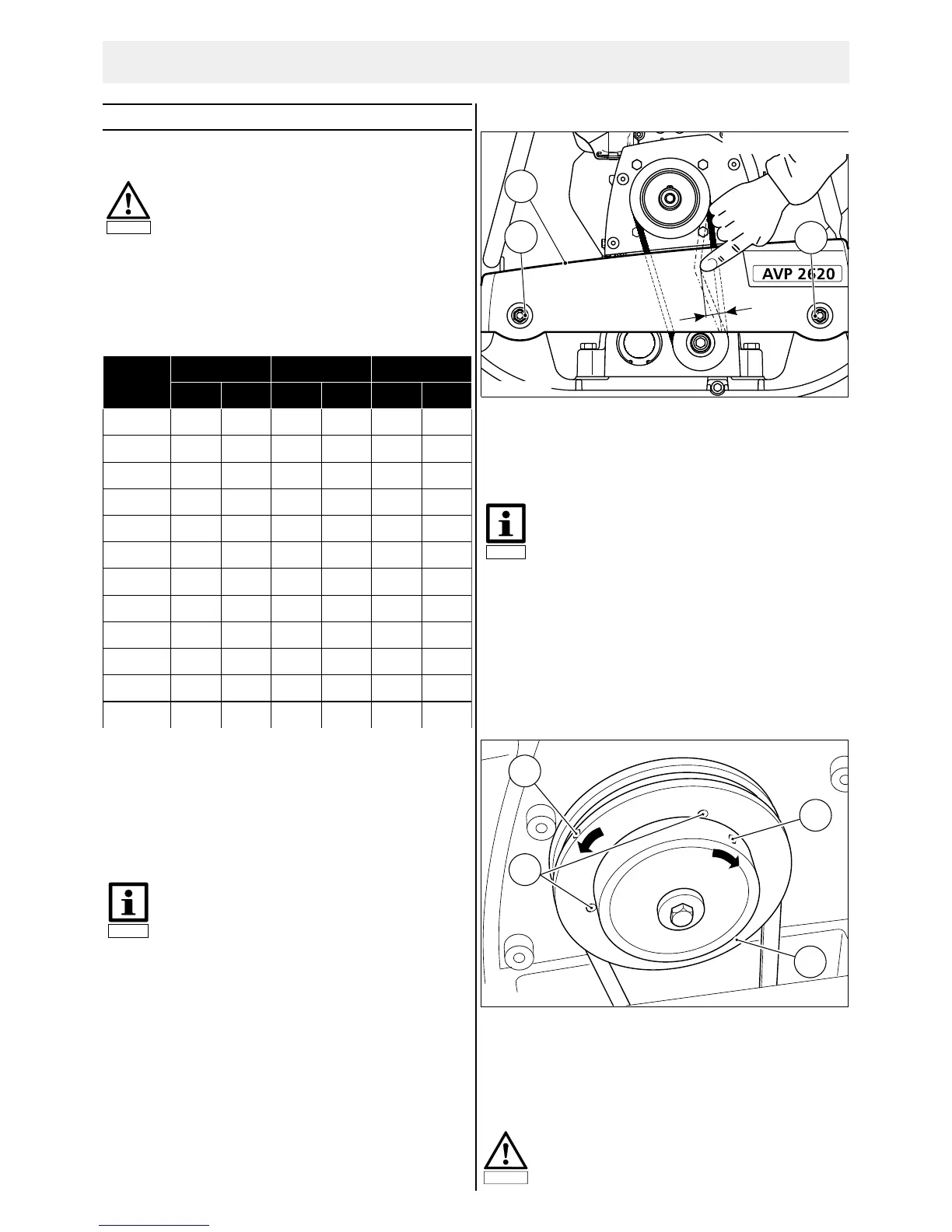

5.7.5 AVP 2220 / 2620: tensar la correa trapezoidal
–
Quitar el cubrecorreas.
–
Controlar el estado y la tensión de la correa trapezoidal.
–
Soltar las tuercas de los topes de goma (1) en el lado exterior
y empujar la parte superior (2) por ambos costados hacia
arriba.
–
Ambos topes deberían estar igualmente pretensados.
–
Reapretar las tuercas (1).
–
Girar manualmente el accionamiento y controlar de nuevo la
medida de presión y corregirla, dado el caso.
–
Montar el cubrecorreas.
AVP 3020 / 3520: tensar la correa trapezoidal
–
Desmontar la protección de la correa trapezoidal.
–
Aflojar los tornillos de sujeción (1), pero sin desenroscarlos.
–
Introducir las herramientas auxiliares (ø 6 mm) en los taladros
(2) y (3).
–
Tensar la correa trapezoidal mediante la torsión mutua de los
semi-acoplamientos (2) y (3). X=10 mm.
5. Mantenimiento
85
Atención
Una vez hecha la limpieza, se han de controlar
todos los cables, tubos flexibles, conducciones y
uniones a rosca o tornillos para comprobar si hay
fugas, uniones aflojadas, áreas de roce u otros
deterioros.
Eliminar inmediatamente los daños constatados.
Para hacer la limpieza no se ha de emplear
ninguna substancia combustible o agresiva.
M4
M5
M6
M8
M10
M12
M14
M16
M18
M20
M22
M24
32
6
10
25
49
85
135
210
300
425
580
730
4
7
18
36
62
99
154
221
313
427
538
4,4
8,7
15
36
72
125
200
310
430
610
830
1050
3
6
11
26
53
92
147
228
317
449
612
774
5
10
18
43
84
145
235
365
500
710
970
1220
4
7
13
31
61
106
173
269
368
523
715
899
8.8
Nm
ø
Nm Nmft lb ft lb ft lb
10.9 12.9
Nota
Renovar las tuercas autofijadoras después de cada
desmontaje.
X=10 mm
1
1
2
B3299009.cdr
AVP 2220 / 2620
Nota
Hay que cuidar de que el marco se desplace
efectivamente contra las superficies de apoyo de los
topes de goma que no sólo se estiren los elementos
de goma, los cuales luego recuperarán de nuevo la
dimensión inicial por elasticidad. En caso de hacer
falta, se echarán los topes hacia abajo golpeando
ligeramente con un martillo.
B3299051.cdr
AVP 3020 / 3520
1
2
1
3
Atención
Al cabo de unas 25 horas de funcionamiento,
volver a comprobar y, dado el caso, volver a tensar
la tensión de la correa trapezoidal.
