11. Raccordez les extrémités des tuyaux d'entretien
(Fig. 20, pos. 2) aux filtres en ligne (Fig. 20,
pos. 1).
i N'inversez pas les raccords de tuyau HP et BP. Tenez
compte des autocollants rouge / bleu sur le panneau
avant de raccorder les tuyaux.
i Assurez-vous que les tuyaux sont correctement rac-
cordés. Des tuyaux mal raccordés peuvent occasion-
ner des fuites de réfrigérant entraînant des gelures.
Assurez-vous que les raccords rapides ne sont pas
endommagés.
2

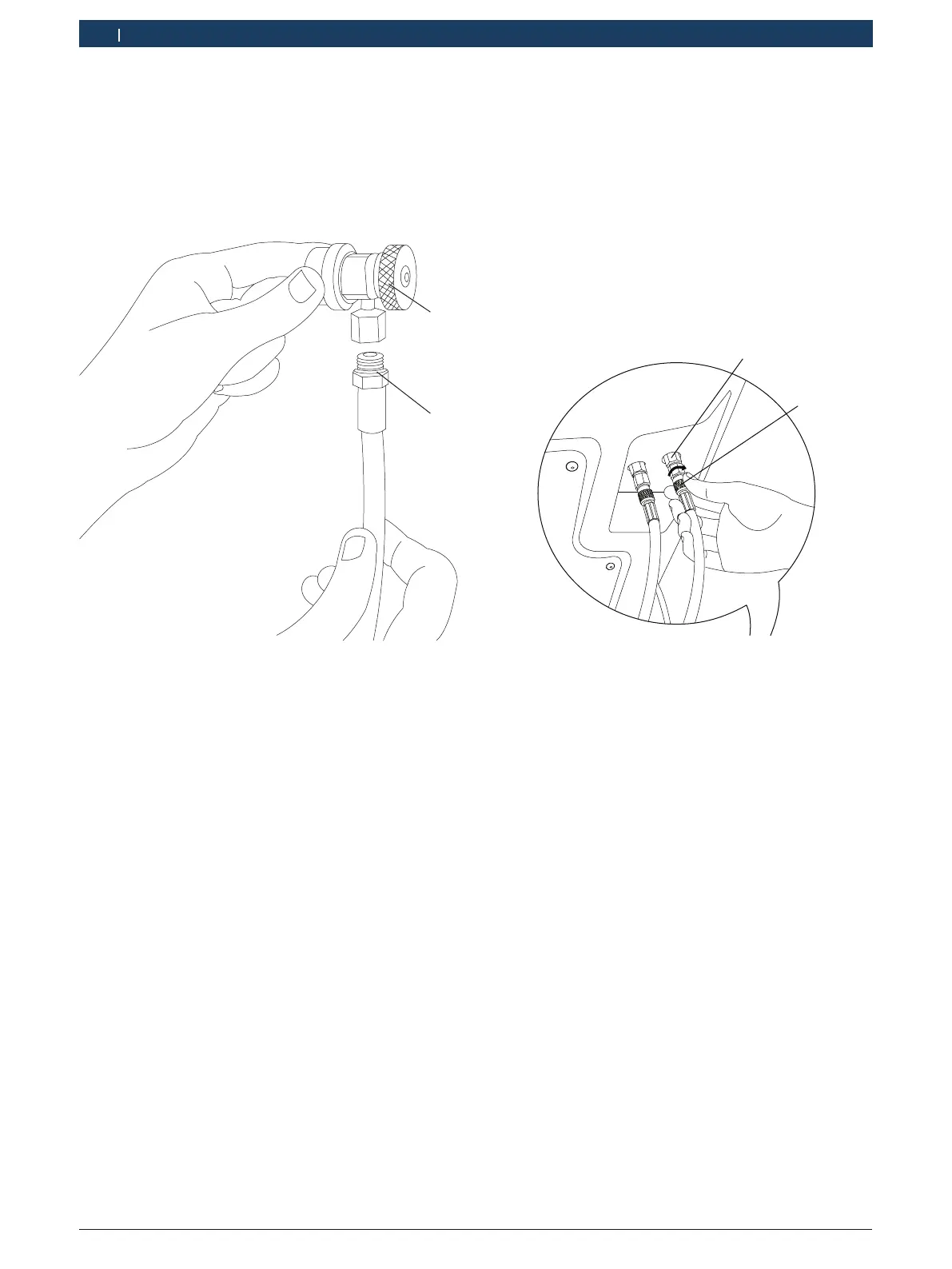

Fig. 20: Raccorder les tuyaux d'entretien
1. Filtre en ligne
2. Tuyau d'entretien
12. Serrez le raccord de tuyau.
i Serrez les raccords d'extrémité à la main. N'utilisez
pas d'outils.
13. Vérifiez si le rouleau de papier est en place dans
l'imprimante. Si ce n'est pas le cas, mettez-le dans
l'imprimante, (référez-vous au chapitre 7.7).
6. Insérez les vis dans les trous et serrez-les pour fixer
la poignée en position.
7. Pousser le protecteur de bord afin de couvrir la zone
autour de la bride.
8. Fixez l'autre poignée au châssis de la même façon.
9. Retirez les tuyaux, les raccords HP et BP du carton.
10. Insérez le raccord et serrez.
459872_4lNkv
2
1
Fig. 19: Fixer les raccords aux tuyaux
1. Joint torique
2. Raccord
! N'utilisez pas d'outils pour serrer les raccords.
! Veillez à ce que les joints toriques destinés à relier
les raccords aux tuyaux soient correctement installés
avant de serrer le raccord. Le mauvais positionne-
ment des joints toriques a pour effet d'endommager
l'ACS 651/751.
