16 | ACS 651/751 | Produktbeschreibungde
3.4.10 Inline-Filter
Die Hochdruckschlauchleitung und die Niederdruck-
schlauchleitung sind über Inline-Filter mit dem
ACS 651/751 verbunden (Fig. 1, Pos. 10). Die Inline-
Filter verhindern, dass Fremdkörper
in den Hydraulikweg im Inneren des ACS 651/751 ge-
langen.
3.4.11 Bremsen
Ein Wegrollen des ACS 651/751 kann verhindert wer-
den, wenn die Bremsen (Fig. 2, Pos. 6) an den Hinterrä-
dern angezogen werden.
3.4.12 Netzkabel und Hauptschalter
Das Netzkabel wird an den Netzanschluss (Fig. 2, Pos. 7)
und an die Netzsteckdose angeschlossen. Bei Nichtge-
brauch kann das Netzkabel auf dem Kabelhalter
(Fig. 2, Pos. 9) an der Rückwand (Fig. 2, Pos. 5) aufge-
wickelt werden. Das ACS 651/751 kann durch Drehen
des Schalters in die senkrechte Stellung eingeschaltet
werden.
I

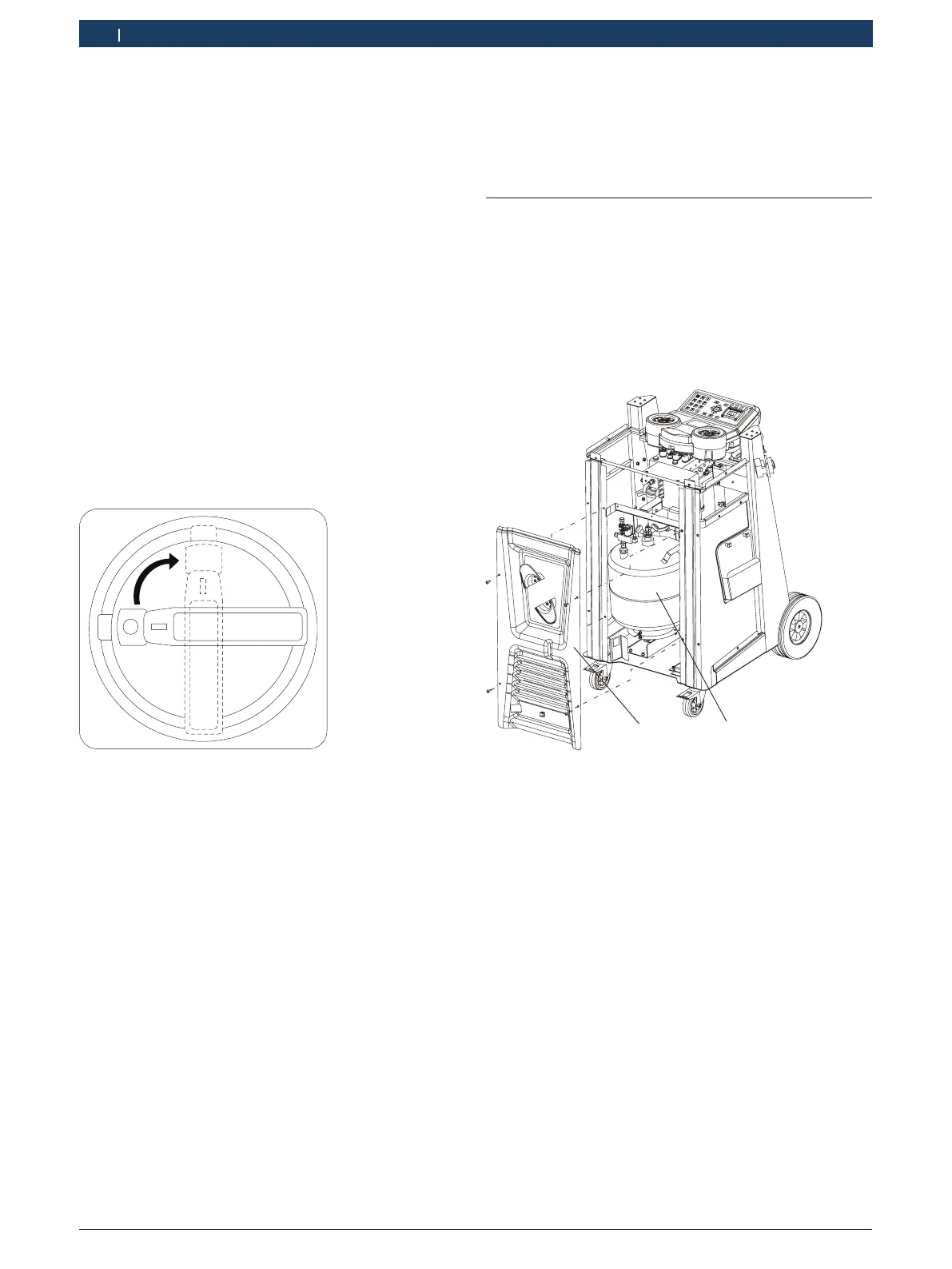

Fig. 13: Hauptschalter
4. Inbetriebnahme
i Alle in Kapitel 4 beschriebenen Arbeiten müssen vor
dem anfänglichen Service der Fahrzeug-Klimaanlage
ausgeführt werden.
4.1 Entfernen der Transportverpackung
1. Nehmen Sie das Gerät aus dem Karton.
2. Entfernen Sie die Transportverpackung
3. Entfernen Sie die Komponenten unter dem
ACS 651/751.
4. Schieben Sie das ACS 651/751 von der Verpackungs-
palette herunter.
5. Trennen Sie das Netzkabel vom Stromanschluss.
6. Öffnen Sie die Rückwand (Fig. 14, Pos. 2).
459898_30Nkv
2 1
Fig. 14: Öffnen der Rückwand
7. Entfernen Sie die Verpackung der Kältemittelflasche
(Fig. 14, Pos. 1).
! Achten Sie beim Entfernen der Umverpackung der
Kältemittelflasche darauf, dass die Schläuche der
Flasche nicht mit dem Gehäuse oder dem Filter-
trockner in Berührung kommen. Stellen Sie sicher,
dass die elektronischen Verbindungen zum Spül-
luftverteiler und zum Temperatursensor am Zylinder
nicht beschädigt sind.
8. Stellen Sie fest, ob Öl verschüttet wurde.
i Trennen Sie keine elektrischen Verbindungen, und
nehmen Sie keine Eingriffe an den Komponenten im
Geräteinneren vor.
i Bei Schädigungen oder verschüttetem Öl setzen Sie
sich mit dem Kundendienst in Verbindung.
9. Schließen Sie die Rückwand.
