3.4.6 Sportelli di manutenzione
Gli sportelli di manutenzione sono forniti per ga-
rantire il facile accesso ai componenti all'interno
dell'ACS 651/751 durante la manutenzione di routine.
Ci sono tre sportelli di manutenzione, uno su ognuno
dei pannelli laterali e uno sul pannello anteriore.
i Fare riferimento al capitolo 7 per maggiori informa-
zioni sulla manutenzione.
Lo sportello di manutenzione (fig. 1, pos. 9) sul pannel-
lo anteriore garantisce l'accesso al recipiente di olio e
di vernice UV.
Per aprire lo sportello di manutenzione sul pannello
anteriore, prendere ed estrarre con delicatezza il por-
tellone.
459897_48Nkv

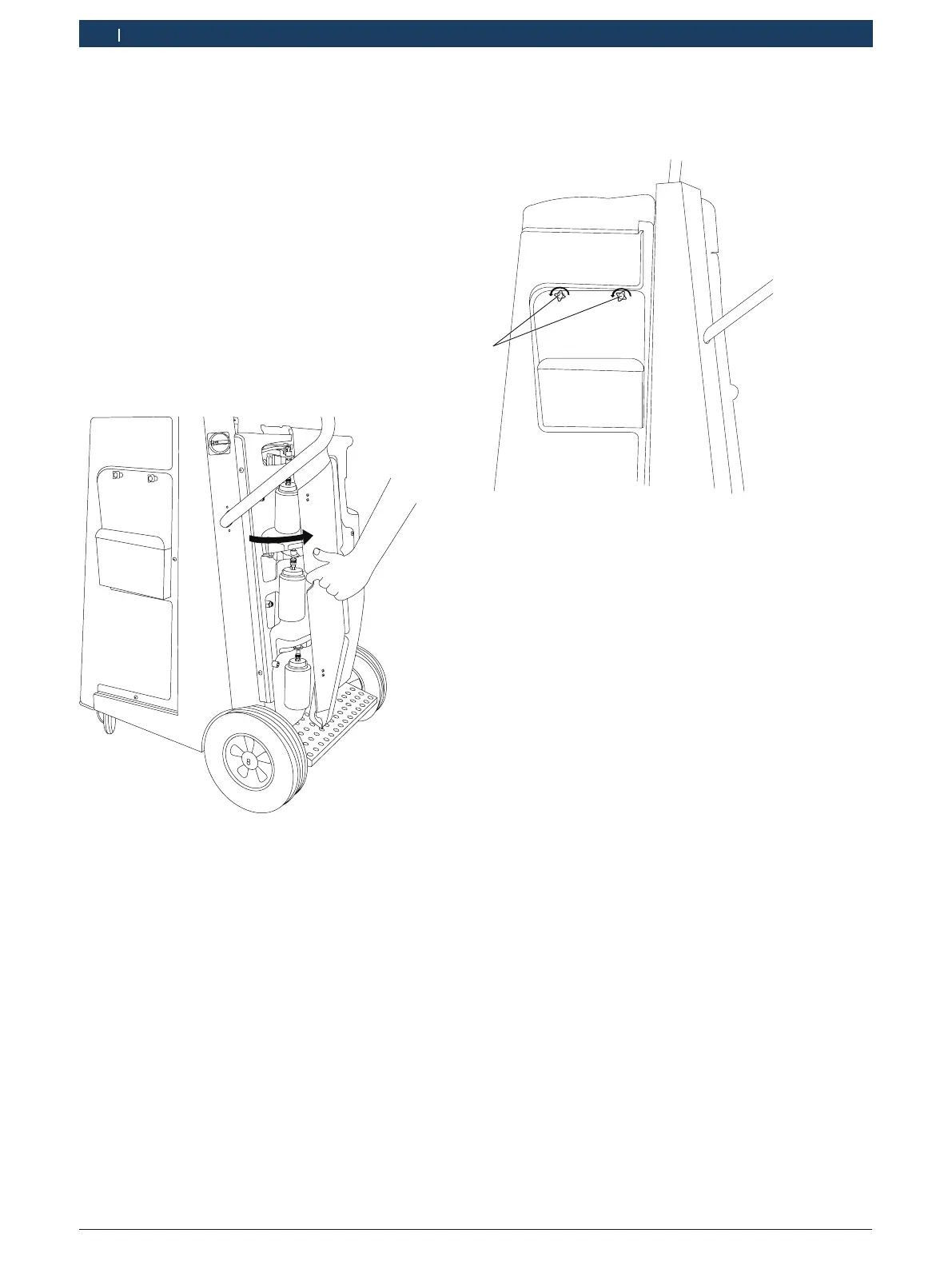

Fig. 8: Apertura dello sportello di manutenzione sul pannello
anteriore
Gli sportelli di manutenzione sul pannello destro e su
quello sinistro assicurano, rispettivamente, l'accesso
alla pompa del vuoto e all'essiccatore filtro.
459897_13_Nkv
Fig. 9: Rimozione dello sportello di manutenzione sul pannello
sinistro
Per togliere lo sportello di manutenzione sul pannel-
lo destro o su quello sinistro, aprire i due pomelli
(fig. 9, pos. 1) e sollevare lo sportello di manutenzione
dalla sua posizione.
Le tasche fornite sugli sportelli di manutenzione pos-
sono essere utilizzate come portadocumenti. Gli uten-
sili possono essere posizionati sul pannello superiore
(Fig. 1, Pos. 3)
3.4.7 Scale per i recipienti di vernice UV, di olio e
per il refrigerante
Ci sono diverse scale per controllare la quantità di refri-
gerante, olio o mezzo di contrasto UV iniettato nel siste-
ma climatizzazione veicolo.
