Inbetriebnahme | ACS 651/751 | 17
1 689 988 238 2012-11-06| Robert Bosch GmbH
de
4.2 Vor dem erstmaligen Einschalten
1. Entfernen Sie die Verpackung der Griffe.
2. Befestigen Sie einen Griff nach dem anderen.
3. Bringen Sie den Kantenschutz über das Griffende
ohne den Flansch an. Ziehen Sie den Kantenschutz
zum Flansch hin.

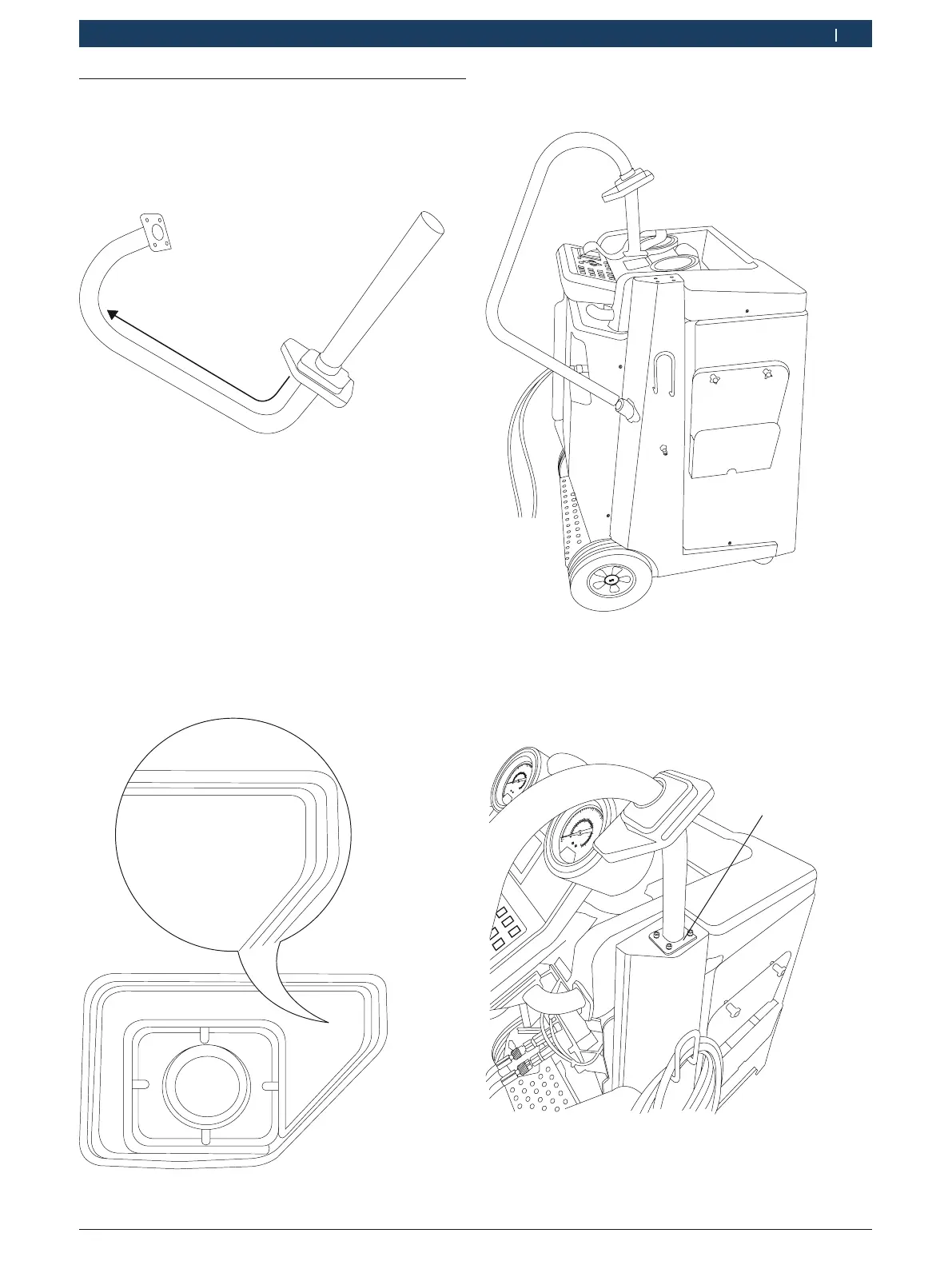

Fig. 15: Montage Kantenschutz
i Vertauschen Sie nicht den Kantenschutz für rechts
und links. Falls doch, werden die Kantenschutzprofi-
le nicht auf das Gehäuse passen.
i Drehen Sie den Kantenschutz um und schauen Sie
auf das Druckzeichen. Der Kantenschutz für den
rechten Griff ist mit "R", und der für den linken mit
"L" gekennzeichnet. Die folgende Abbildung zeigt das
Druckzeichen des Kanstenschutzes für den rechten
Griff.
R
R
Fig. 16: Kantenschutz für den rechten Griff
4. Setzen Sie das Griffende ohne Flansch in die Tülle
ein.
459897_62Nkv
Fig. 17: Einsetzen des Griffes in die Tülle
5. Positionieren Sie das andere Griffende so, dass der
Flansch (Fig. 18. Pos. 1) mit den Schraubenboh-
rungen auf die Schraubenbohrungen am Gehäuse
ausgerichtet ist.
459897_61Nkv
1
Fig. 18: Positionieren des Griffs am Gehäuse
1. Flansch
6. Setzen Sie die Schrauben in die Schraubenbohrun-
gen ein, und ziehen Sie die Schrauben fest, um den
Griff zu befestigen.
