1 689 988 238 2012-11-07| Robert Bosch GmbH
518 | ACS 651/751 | Opis produktupl
3.4.6 Pokrywy otworów do obsługi urządzenia
Aby zapewnić łatwy dostęp do podzespołów wewnątrz
urządzenia diagnostycznego ACS 651/751 podczas kon-
serwacji bieżącej, wykonane zostały pokrywy otworów
do obsługi urządzenia. Są trzy pokrywy otworów do
obsługi urządzenia - po jednym na płytach bocznych i
jeden na płycie czołowej.
i Aby uzyskać więcej informacji na temat konserwacji,
patrz rozdział 7.
Pokrywa otworu do obsługi urządzenia (Rys. 1, poz. 9)
na płycie czołowej zapewnia dostęp do butli oleju i ul-
trafioletowego środka kontrastowego.
Aby otworzyć pokrywę otworu serwisowego na płycie
czołowej, chwyć i ostrożnie ją pociągnij.
459897_48Nkv

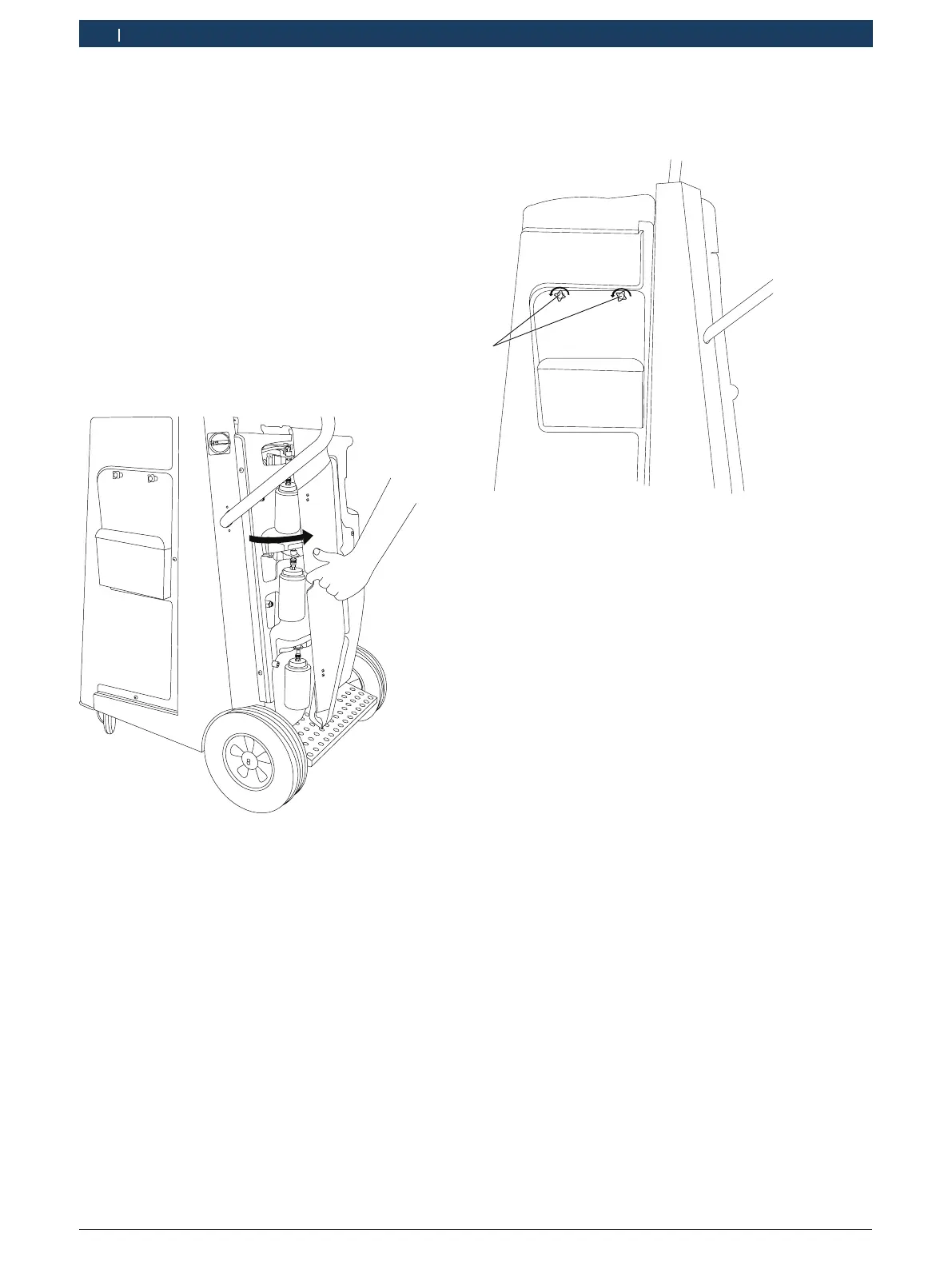

Rys. 8: Otwieranie pokrywy otworu serwisowego na płycie czo-
łowej
Pokrywy otworów serwisowych w płytach bocznych z
lewej i z prawej strony zapewniają dostęp do pompy
próżniowej i osuszacza filtru.
459897_13_Nkv
Rys. 9: Zdejmowanie pokrywy otworu serwisowego na płycie
czołowej
Aby zdjąć pokrywy otworów serwisowych płyt po stro-
nie prawej i lewej urządzenia, otwórz dwa pokrętła śru-
bowe (Rys. 9, poz. 1) i unieś pokrywę otworu serwiso-
wego z jej miejsca.
Kieszenie zainstalowane w pokrywach otworów ser-
wisowych służą do chowania dokumentów. Narzędzia
można umieszczać na płycie górnej (Rys. 1, poz. 3)
3.4.7 Wagi ultrafioletowego środka kontrastowego,
butli oleju i czynnika chłodniczego
Do kontroli ilości wtryskiwanego do układu klimatyzacji
samochodu ultrafioletowego środka kontrastowego, ole-
ju i czynnika chłodniczego służą różne wagi.
