7.6 Substituir os filtros em linha
Os filtros em linha devem ser substituídos de cada vez
que o filtro secador é substituído.
Os filtros em linha são constituídos por um inserto de
filtro
(fig. 29, pos. 2) instalado no interior do corpo do filtro.
1
2
3
4
459897_44Nk
v

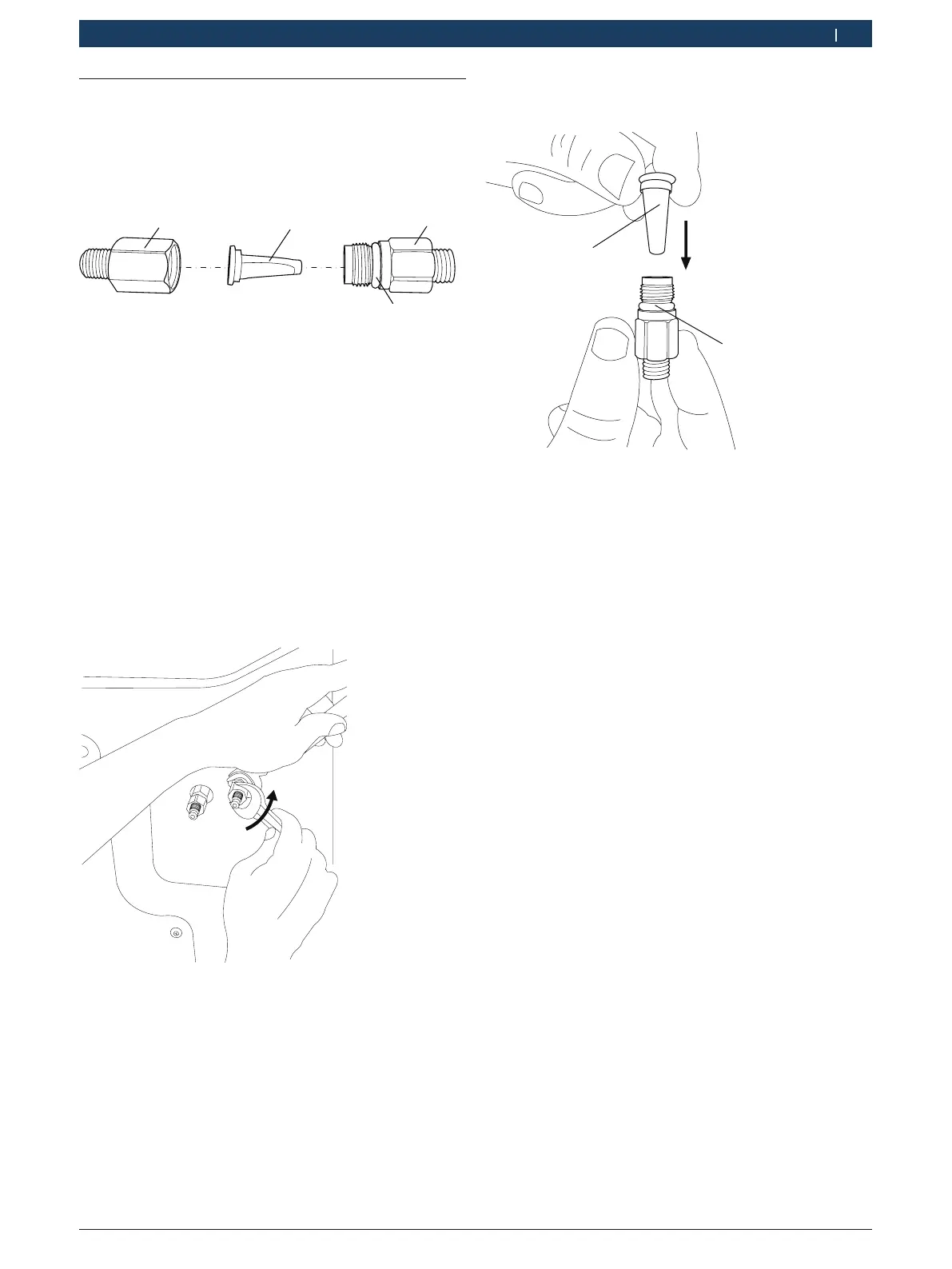

Fig. 29: Visão geral do filtro em linha
1. Adaptador para coletor
2. Inserto de filtro
3. Adaptador para mangueiras
4. O-ring
Durante a substituição, só é necessário substituir o in-
serto de filtro.
1. Execute a drenagem da mangueira (consulte o capí-
tulo 6.9).
2. Desligue o interruptor principal.
3. Desligue o cabo de alimentação da alimentação de
rede.
4. Desconecte as mangueiras dos filtros em linha.
5. Agarrar o adaptador da tubulação (Fig. 29, Pos. 3)
com uma chave. Desenroscar o adaptador (Fig. 29,
Pos. 3) das mangueiras tal como indicado na fig. 30.
459897_45Nkv
Fig. 30: Remover o adaptador das mangueiras.
6. Remova o inserto de filtro (fig. 29, pos. 2) do inte-
rior do adaptador.
1
2
459897_43Nkv
Fig. 31: Removendo o inserto de filtro
7. Coloque o novo inserto de filtro (fig. 31, pos. 1)
no interior do adaptador, conforme mostrado na
figura.
i Assegure-se de que o O-ring está na sua posição e
de que não está danificado. Se estiver danificado,
substitua-o.
8. Volte a enroscar os filtros em linha no adaptador.
i Assegurar que o conjunto adaptador de tubulação
(Fig. 29, Pos. 1) não é danificado ao apertar o ad-
aptador das mangueiras (Fig. 29, Pos. 3).
9. Acople as mangueiras HP e LP nos filtros em linha.
"Você substituiu os filtros em linha com êxito.
