1 689 988 238 2012-11-07| Robert Bosch GmbH
390 | ACS 651/751 | Productomschrijvingnl
3.4 Omschrijving van de functie
De ACS 651/751 is een geheel automatische, compacte,
draagbare aircoservice-unit. De ACS 651/751 kan hand-
matig of automatisch worden bediend.
3.4.1 Grepen
De grepen (fig. 1, pos. 1) kunnen gebruikt worden om
de ACS 651/751 gemakkelijk te vervoeren.
3.4.2 Human Machine Interface (HMI)
i
C
!
HP
LP
3
4
6
1
2
3
4
5
6
7
8
9
*
+
0
ABC
123
]
459897_6Nkv

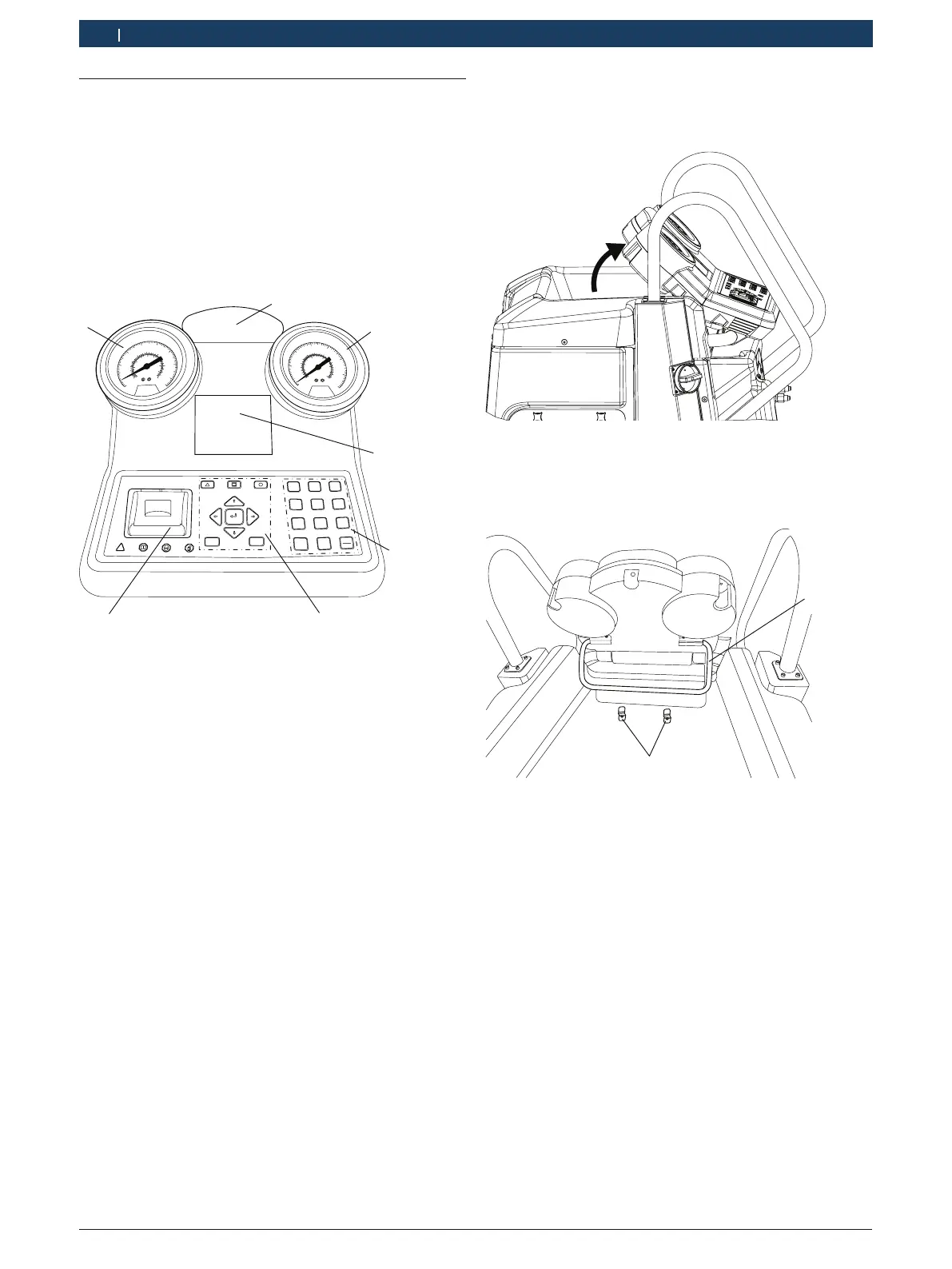

Fig. 3: ACS 651/751 HMI-module
1 HP-meter
2 Status en waarschuwingslicht
3 LP-meter
4 LCD
5 Invoertoetsen
6 Selectie- en functietoetsen
7 Printer
De HMI-module kan opgetild worden en in positie
vastgezet worden met gebruik van de HMI-steun
(fig. 5, pos. 1) aan de achterkant van de HMI-module.
Fig. 4: De HMI-module optillen
Trek de HMI-steun (fig. 5, pos. 1) onder de HMI-module
eruit. Schuif de HMI-steun onder de vastzetplaten (fig.
5, pos. 2) op het toppaneel.
2
Fig. 5: Zet de HMI-module vast in positie
1 HMI-ondersteuning
2 Vastzetplaten
De drukmeters (fig. 3, pos. 1 en 3 ) op de HMI-module
worden gebruikt om de druk te meten tijdens de
verschillende stadia van de voertuig aircoservice. De
status van de verschillende stadia tijdens de service
wordt weergegeven op het LCD-kleurenscherm (fig. 3,
pos. 4). Input nodig tijdens de service wordt gedaan via
invoertoetsen (fig. 3, pos. 5) op het toetsenbord.
De selectie en functietoetsen (fig. 3, pos. 6) op het
toetsenbord kunnen gebruikt om te navigeren tussen
menu-opties in de gebruikersinterface.
