1 689 988 238 2012-11-07| Robert Bosch GmbH
642 | ACS 651/751 | Ürün açıklamasıtr
3.4 İşlevin açıklaması
ACS 651/751 tam otomatik, kompakt, portatif bir A/C
servis ünitesidir. ACS 651/751 manüel ya da otomatik
olarak kullanılabilir.
3.4.1 Tutamaçlar
Tutamaçlar (Şek. 1, Num. 1) ACS 651/751'in kolayca
taşınması için kullanılır.
3.4.2 İnsan Makine Arayüzü (HMI)
i
C
!
HP
LP
3
4
6
1
2
3
4
5
6
7
8
9
*
+
0
ABC
123
]
459897_6Nkv

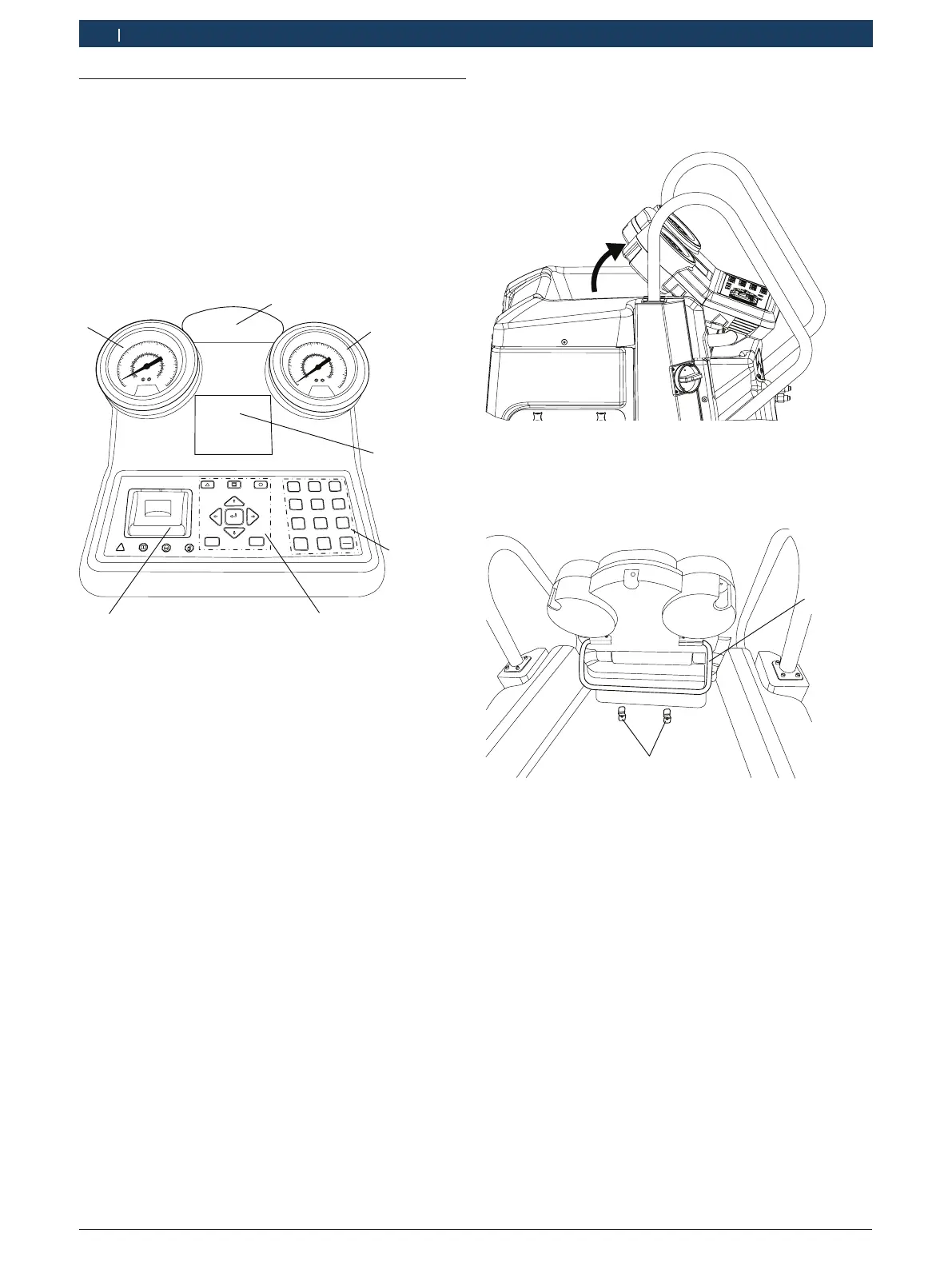

Fig. 3: ACS 651/751 HMI modülü
1 HP göstergesi
2 Durum ve uyarı ışığı
3 LP göstergesi
4 LCD
5 Giriş tuşları
6 Seçim ve işlev tuşları
7 Yazıcı
HMI modülü, modülün arkasındaki HMI desteği
(Şek. 5, Num. 1) kullanılarak kaldırılabilir ve sabitlene-
bilir.
Fig. 4: HMI modülünün kaldırılması
HMI modülünün altından HMI desteğini (Şek. 5, Num. 1)
dışarı çekin. HMI desteğini üst paneldeki sabitleme pla-
kalarının (Şek. 5, Num. 2) altına kaydırın.
2
Fig. 5: HMI modülünün konumunun sabitlenmesi
1 HMI desteği
2 Sabitleme plakaları
HMI modülündeki basınç göstergeleri (Şek. 3, Num. 1 ve
3 ), araç A/C servisinin değişik aşamalarında basıncı iz-
lemekte kullanılır. Servis esnasındaki çeşitli aşamaların
durumu renkli LCD ekranda görüntülenir (Şek. 3 , Num.
4). Servis esnasında girilmesi gerekenler, tuş takımında-
ki giriş tuşları (Şek. 3, Num. 5) aracılığıyla girilir.
Tuş takımındaki seçim ve işlev tuşları (Şek. 3, Num. 6)
kullanıcı ara yüzündeki menü öğeleri arasında dolaşmak
için kullanılabilir.
