7. Empuje el protector para bordes para cubrir el área
circundante de la brida.
8. De la misma manera asegure el otro asa al chasis.
9. Quite las mangueras y los acopladores HP y LP de la
caja de empaquetado.
10. Inserte el acoplador y apriételo.
459872_4lNkv
2
1

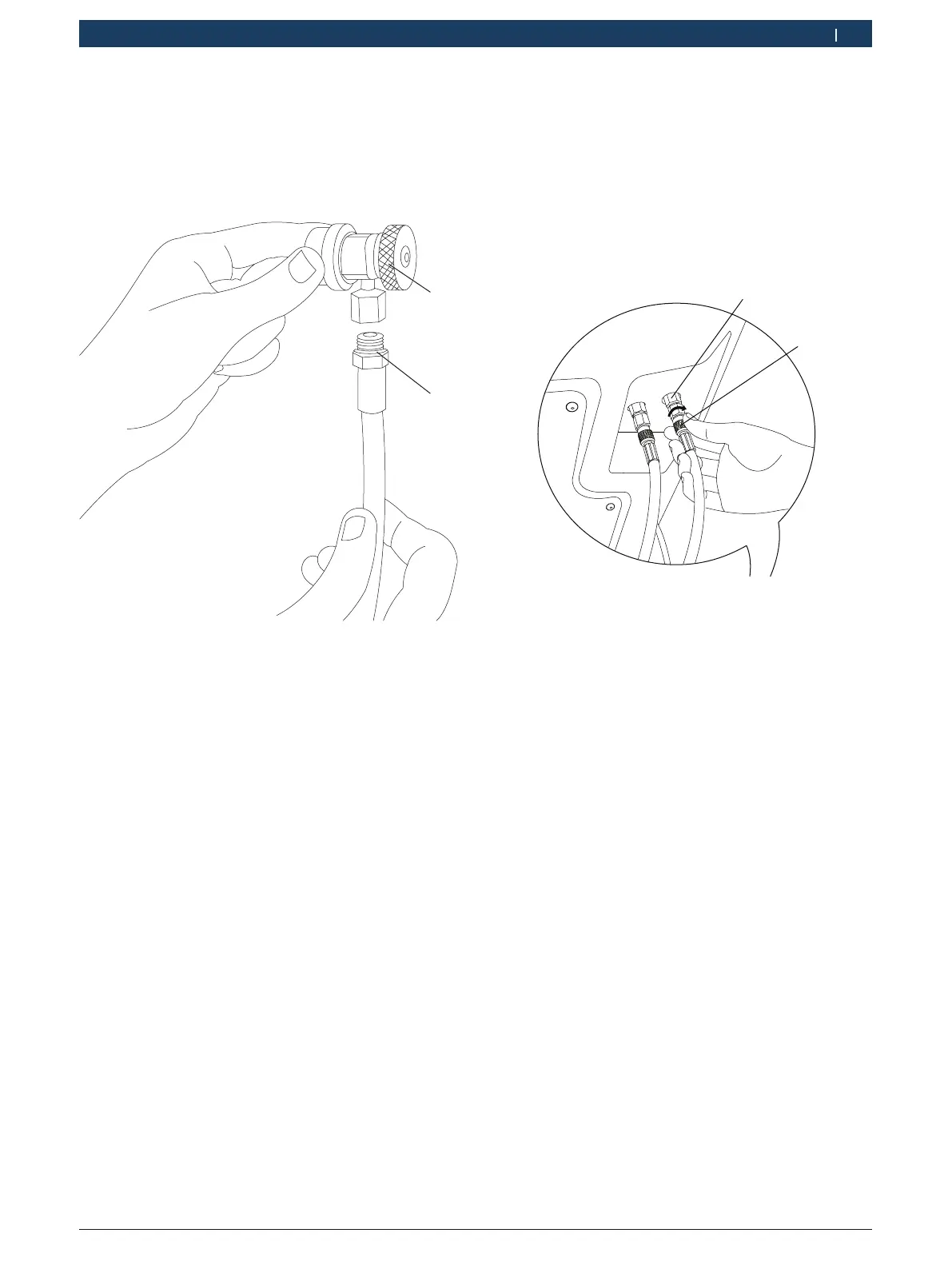

Fig. 19: Fijación de los acopladores a las mangueras
1. Acoplador
2. Anillo de sección circular
! No use ninguna herramienta para apretar los acopla-
dores.
! Asegúrese de que los anillos de sección circular
utilizados para conectar los acopladores a las
mangueras estén colocados correctamente antes de
apretar el acoplador. La colocación incorrecta de los
anillos de sección circular provoca daños en el ACS
651/751.
11. Conecte los conectores finales de las mangueras
de servicio (Fig. 17, Pos. 2) a los filtros en línea
(Fig. 17, Pos. 1).
i No intercambie las conexiones de las mangueras HP
y LP. Observe las etiquetas adhesivas de color rojo
y azul en el panel delantero antes de conectar las
mangueras.
i Asegúrese de que las mangueras estén conectadas
correctamente. Las conexiones erróneas de las man-
gueras pueden causar fuga del refrigerante y provo-
car congelación. Compruebe que los acopladores
rápidos no estén dañados.
2
Fig. 20: Conexión de las mangueras de servicio
1. Filtro en línea
2. Manguera de servicio
12. Apriete la conexión de la manguera.
i Apriete con la mano los conectores finales. No use
ninguna herramienta.
13. Compruebe si hay un rollo de papel en la impreso-
ra. Si no es el caso, inserte un rollo de papel en la
impresora (consulte el capítulo 7.7).
