1 689 988 238 2012-11-07| Robert Bosch GmbH
396 | ACS 651/751 | Opdrachtnl
7. Druk de randbeveiliging om de flens heen.
8. Ga op dezelfde wijze te werk voor de andere hand-
greep.
9. Haal de slangen en de HP- en LP-koppelingen uit de
verpakkingsdoos.
10. Zet de koppeling erin en trek deze aan.
459872_4lNkv
2
1

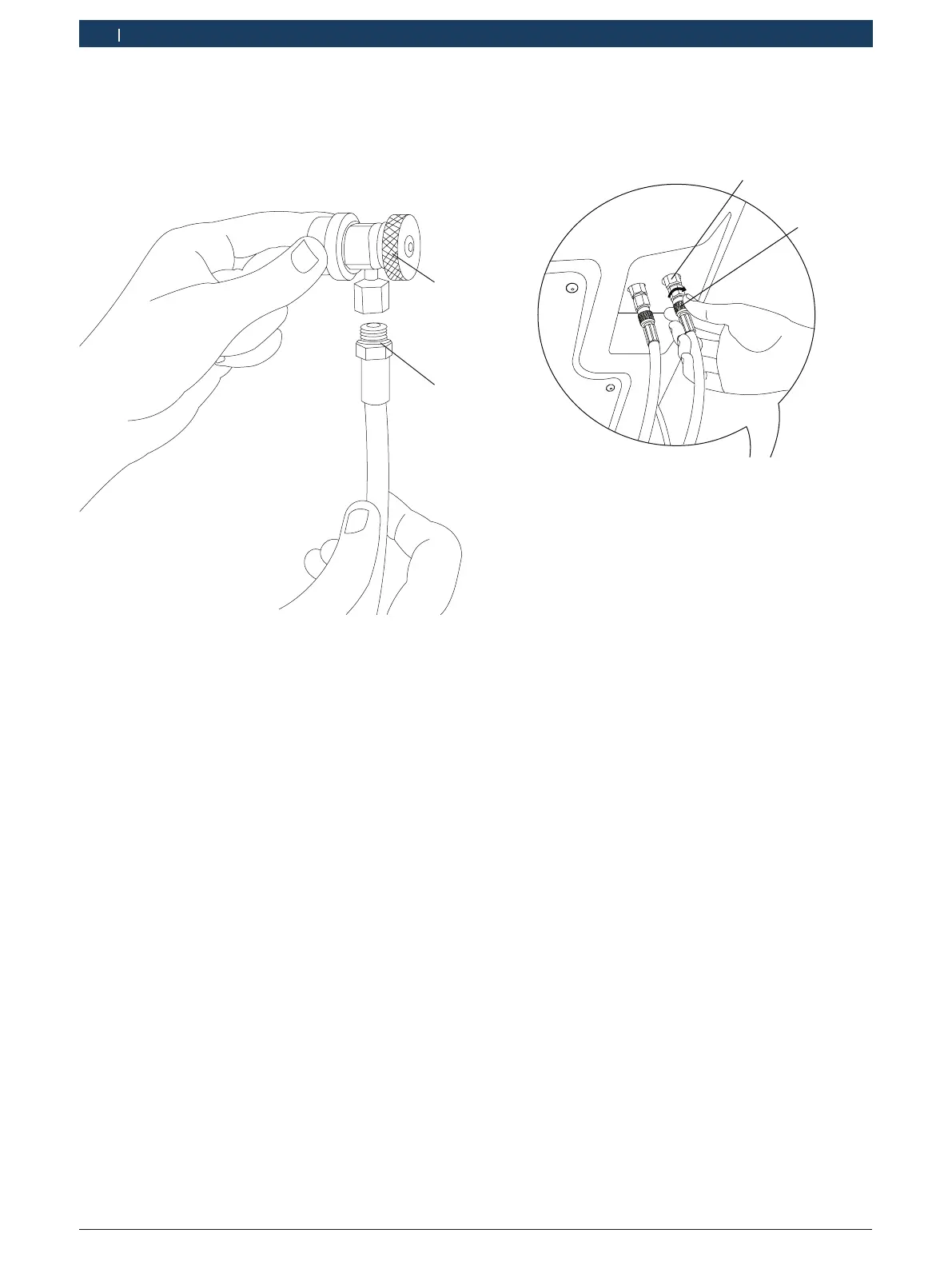

Fig. 19: De koppelingen op de slangen vastzetten
1. Koppeling
2. O-ring
! Gebruik geen gereedschap om de aansluitingen vast
te draaien.
! Zorg dat de O-ringen gebruikt om de koppelingen
aan de slangen vast te maken correct op de slangen
zitten voordat de koppeling wordt aangetrokken.
Als de O-ringen verkeerd worden geplaatst kan dat
schade toebrengen aan de ACS 651/751.
11. Verbind de koppelstukken van de serviceslangen
(fig. 20, pos. 2) met de lijnfilters (fig. 20, pos. 1).
i Verwissel de HP- en LP-slangverbindingen niet.
Bekijk de rode / blauwe stickers op het frontpaneel
voordat u de slangen aansluit.
i Zorg dat de slangen correct zijn aangesloten. Ver-
keerde slangverbindingen kunnen leiden tot het lek-
ken van koelmiddel resulterend in bevriezingen. Zorg
dat de snelkoppelingen niet worden beschadigd.
2
Fig. 20: De serviceslangen aansluiten
1. Lijnfilter
2. Serviceslang
12. Trek de slangverbinding aan.
i Trek de eindkoppelstukken met de hand aan. Ge-
bruik geen gereedschap.
13. Controleer of de papierrol in de printer zit. Zo niet,
plaats dan de papierrol in de printer, (zie hoofdstuk
7.7)
