706|ACS651/751|产品说明zh
2

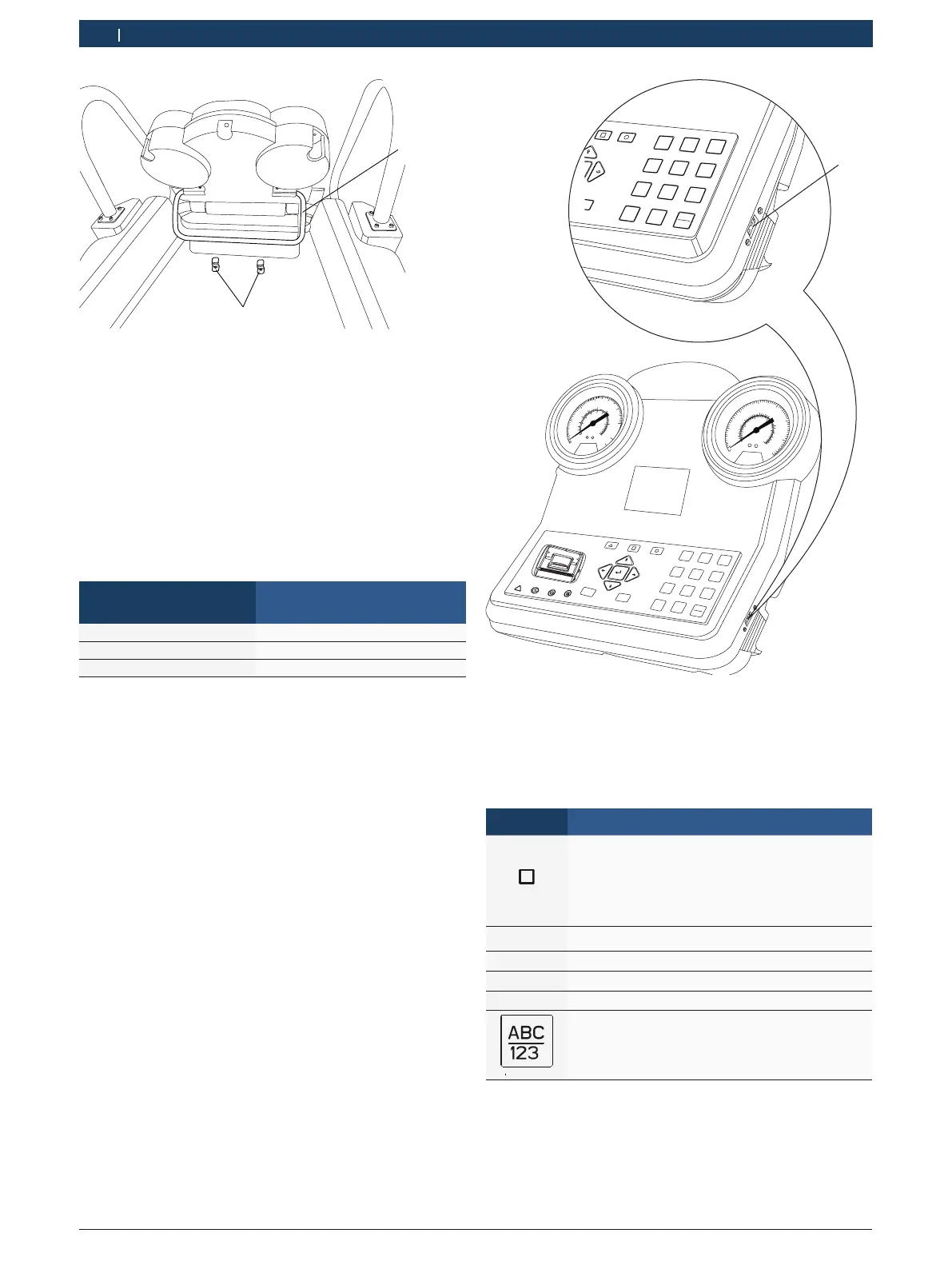

插图5: 将HMI模块固定在其位。
1 HMI支持
2 锁定板
HMI模块上的压力计（图3，位置1&3）在车辆空气控制服务各
个阶段被用来监测压力。服务期间的各阶段状态在彩色LCD
显示器（图3，位置4）中显示。服务期间所需的输入通过键
盘上的输入键（图3，编号5）来完成。
可以用选择和键盘上的功能键（图3，编号6）在用户界面上
的菜单选项间导航。
状态和指示灯（图3，编号2）表明服务的状态。
状态和警示灯
颜色表明
服务状态
红色 错误/警告
闪烁绿色 操作进行中
静态绿色 操作完成
i 有关故障排除请参见第5章。
Bosch提供U盘来更新ACS651/751软件。如有需要，U盘可
以被插入USB端口（图6，编号1）来升级固件/软件/数据
库。
!
2
ABC
3
DEF
6
MNO
9
ABC
0
+
*
]
123
WXYZ
8
TUV
7
C
i
PQRS
5
JKL
4
GHI
1
2
ABC
3
DEF
6
MNO
9
ABC
0
+
*
]
123
WXYZ
8
TUV
7
PQRS
5
JKL
4
GHI
1
459897_47Nkv
LP
HP
0
2
4
6
8
10
12
14
16
0
5
10
100
200
300
400
500
15
20
25
30
34
1
插图6: USB端口
i 参 阅 7.10 章作为 软件升级详细程 序参考。
3.4.3 选择键和功能键
按键 说明
c
功能键，
在软件中功能键（图3，编号6）被分配给
不同的工呢ACS651/751。软件ACS651/751
软键栏中对按键功能有所说明。
o 或 u
向上或向下导航
v或z
向左或向右导航
E
返回
C
清除
在数字和字母
条目间切换
