Przekaźnik zrzucania ładunku
Przy podłączaniu kolejnych urządzeń trójfazowych do przewodu zewnętrznego L2
można podłączyć przekaźnik zrzutu obciążenia dla elektronicznych przepływowych
podgrzewaczy wody (CLAGE art.nr 82250).
Aby uniknąć możliwego migotania przekaźnika odciążającego przepływowy podgrze-
wacz wody wzakresie niskiej mocy (niska temperatura imały przepływ), można włączyć
tryb pracy „Przekaźnik odciążający”:
• Odłączyć urządzenie od sieci (np. przez wyłączenie bezpieczników)
• Zdjąć mostek z układu elektroniki mocy i przełożyć w pozycję „1” (patrz zdjęcie).
• Ponownie uruchomić urządzenie
Tylko przez specjalistę!
Należy przestrzegać:
• Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wykonanej w
układzie sieciowym TN-S lub TN-C-S wg PN-91/E-05009/03
• Przepisów Rejonowych Zakładów Energetycznych i Zakładów Wodociągowych
• Danych technicznych i informacji zamieszczonych na tabliczce znamionowej.
• Urządzenie podłączyć do przewodu uziemiającego!
6. Przyłącze elektryczne

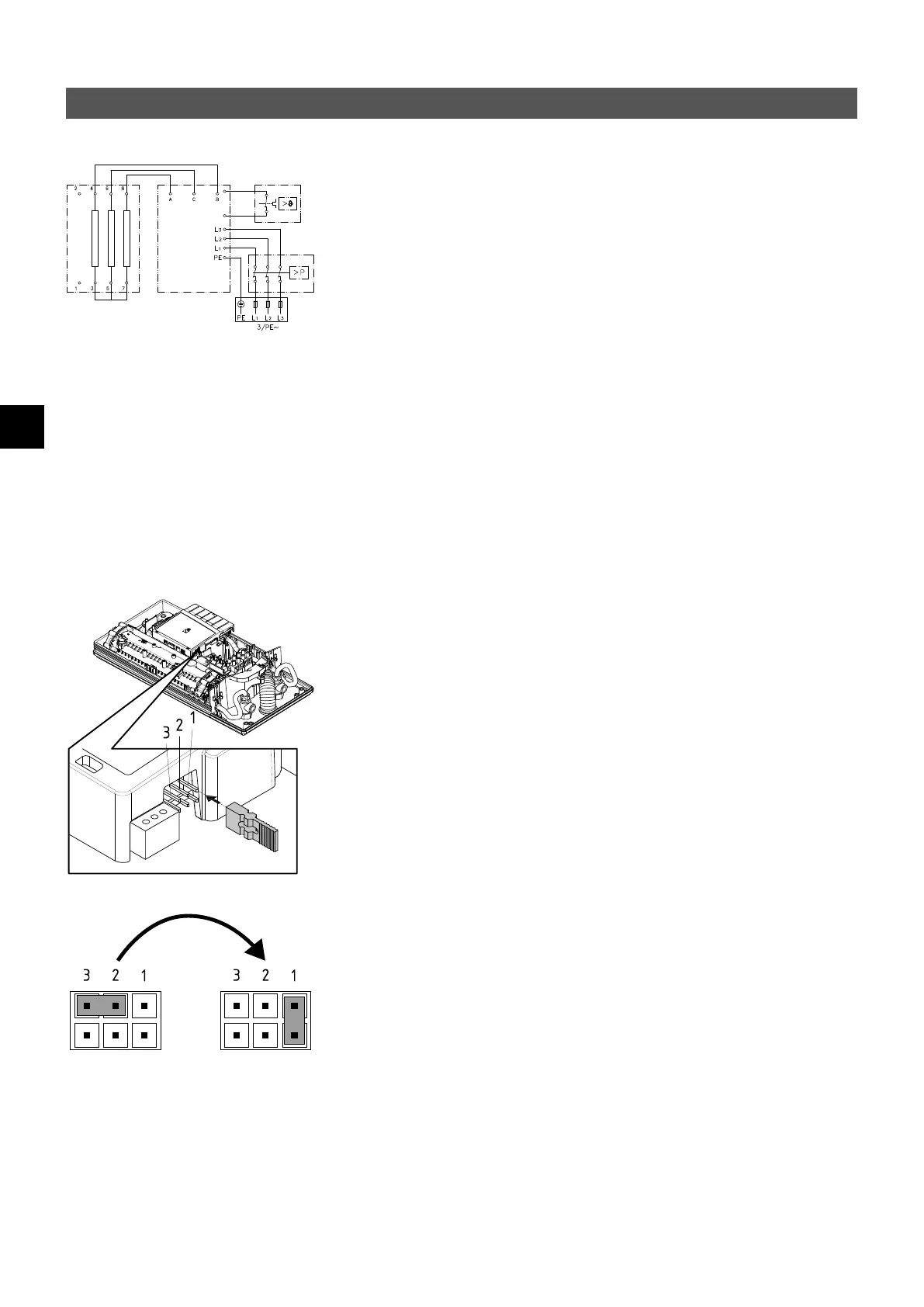

Schemat połączeń
1. Elektronika
2. Element grzejny
3. Zabezpieczenie ciśnieniowe SDB
4. Listwa zaciskowa
5. Zabezpieczenie termiczne STB
12
5
3
4
Wymagania konstrukcyjne
• Urządzenie musi być na stałe podłączone do zainstalowanych na stałe elektrycznych
przewodów zasilających. Urządzenie musi być podłączone do przewodu ochronnego.
• Kable elektryczne muszą być w idealnym stanie i nie mogą być dotykane po zainsta-
lowaniu.
• Po stronie instalacyjnej należy zainstalować urządzenie rozłączające wszystkie biegu-
ny o szerokości otwarcia styków wynoszącej co najmniej 3 mm na każdy biegun (np.
poprzez bezpieczniki).
• W celu zabezpieczenia urządzenia należy zamontować element zabezpieczający linię
o charakterystyce zadziałania C oraz prąd zadziałania dopasowany do prądu znamio-
nowego urządzenia na poziomie.
Poz. WYŁ. Poz. 1
