6. Conexión eléctrica
Relé de descarga
Al conectar más equipos de corriente alterna se puede conectar en el conector L2 un
relé de descarga para calentadores inmediatos electrónicos (Nº Art. CLAGE 82250).
Para evitar posibles vibraciones en el relé de descarga en el estrecho intervalo de
potencia del calentador instantáneo (baja temperatura y poco caudal), se puede activar
el modo de operación «relé de descarga»:
• Desconectar el equipo de la red (p.ej., desconectando los diferenciales)
• Desconectar el puente de la electrónica de potencia y conectar en posición “1”
(ver figura).
• Volver a encender el equipo
Pos.
APAGADO
Pos. 1

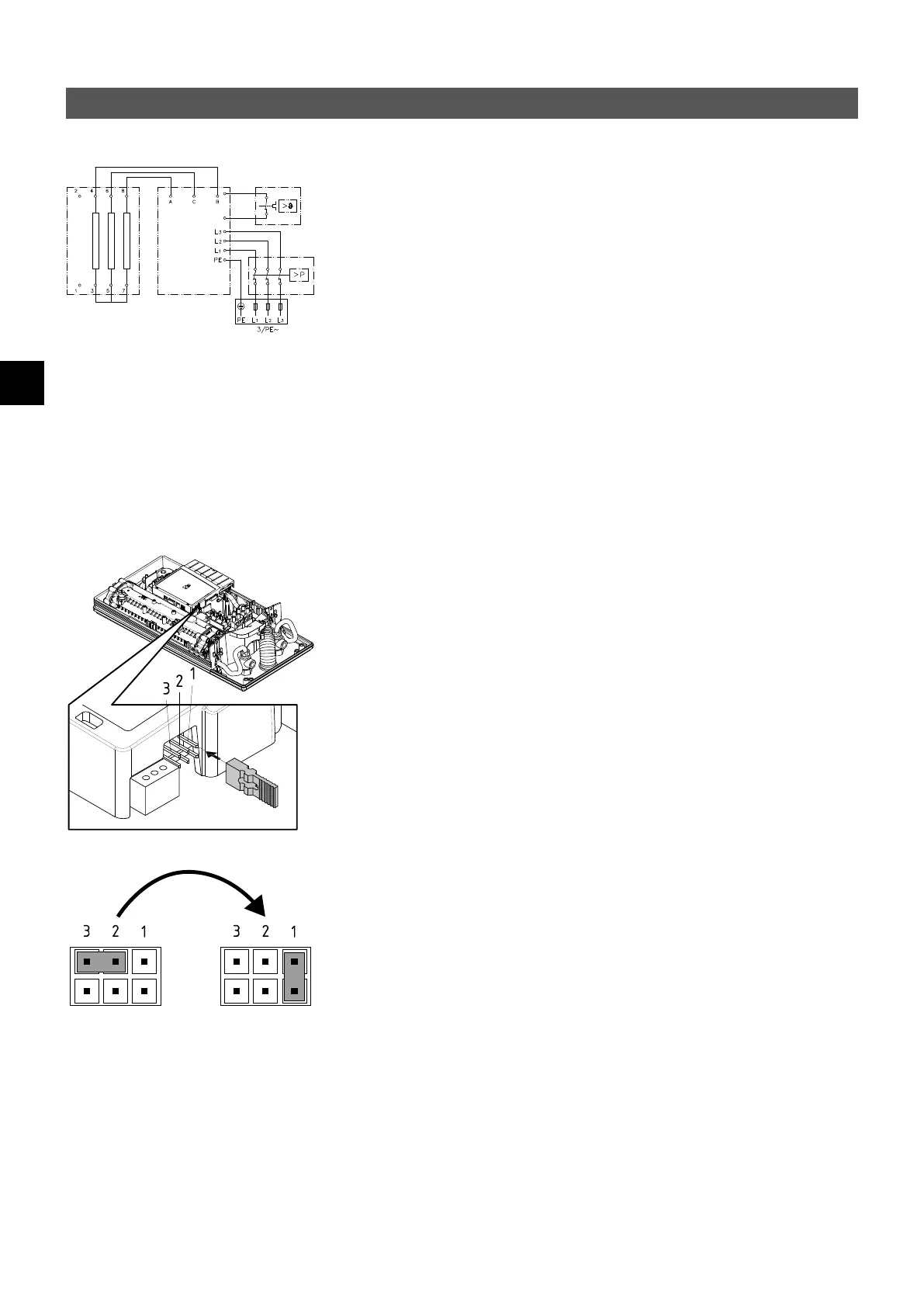

Plano de conexiones
12
5
3
4
Sólo por un técnico!
A tener en cuenta:
• p.ej. VDE 0100
• Normas de las compañías locales de suministro de agua y energía
• Datos de la placa de características y datos técnicos
• ¡Conectar el aparato con el conductor de protección!
1. Electrónica
2. Elemento termoeléctrico
3. Limitador de presión de seguridad
SDB
4. Barra de conexiones
5. Limitador de temperatura de
seguridad STB
Requisitos constructivos previos
• El equipo debe estar conectado permanentemente a cables eléctricos bien fijados.
El equipo debe estar conectado a toma a tierra.
• Los cables eléctricos deben estar impecables y no se podrán tocar después del
montaje.
• En el lado de la instalación se debe prever un dispositivo multipolar de desconexión
con una distancia mínima de apertura de contacto de 3 mm por polo (por ejemplo, a
través de diferenciales).
• Para asegurar el equipo, se debe montar un elemento protector del cable con
característica de activación C y con una corriente de
activación adaptada a la
corriente nominal del equipo.
