CLAGE
SK
155
5. Povrchová montáž
D
Upozornenie: Mierne dotiahnite prevlečné matice, aby ste dosiahli potrebnú tesnosť
bez poškodenia armatúr alebo potrubí.
Pri montáži na povrch je potrebné zaskrutkovať dve ½ palcové skrutkové vsuvky a
½palcové tesnenia spolu s ½ palcovými maticami spojky na pripojenie prípojok horú-
cej vody a studenej vody. Dve slepé viečka ½ palca na bočných vývodoch spojova-
cích kusov horúcej a studenej vody sa musia odstrániť a priskrutkovať s otvoreným
koncom vsuvky. Zasuňte regulátor množstva prietoku »D« do prípojky na teplú vodu.
Pripojovacie kusy horúcej a studenej vody sa potom priskrutkujú k ⅜palcovej prevleč-
nej matici vstupnej a výstupnej rúrky zariadenia pomocou ⅜palcových tesnení.

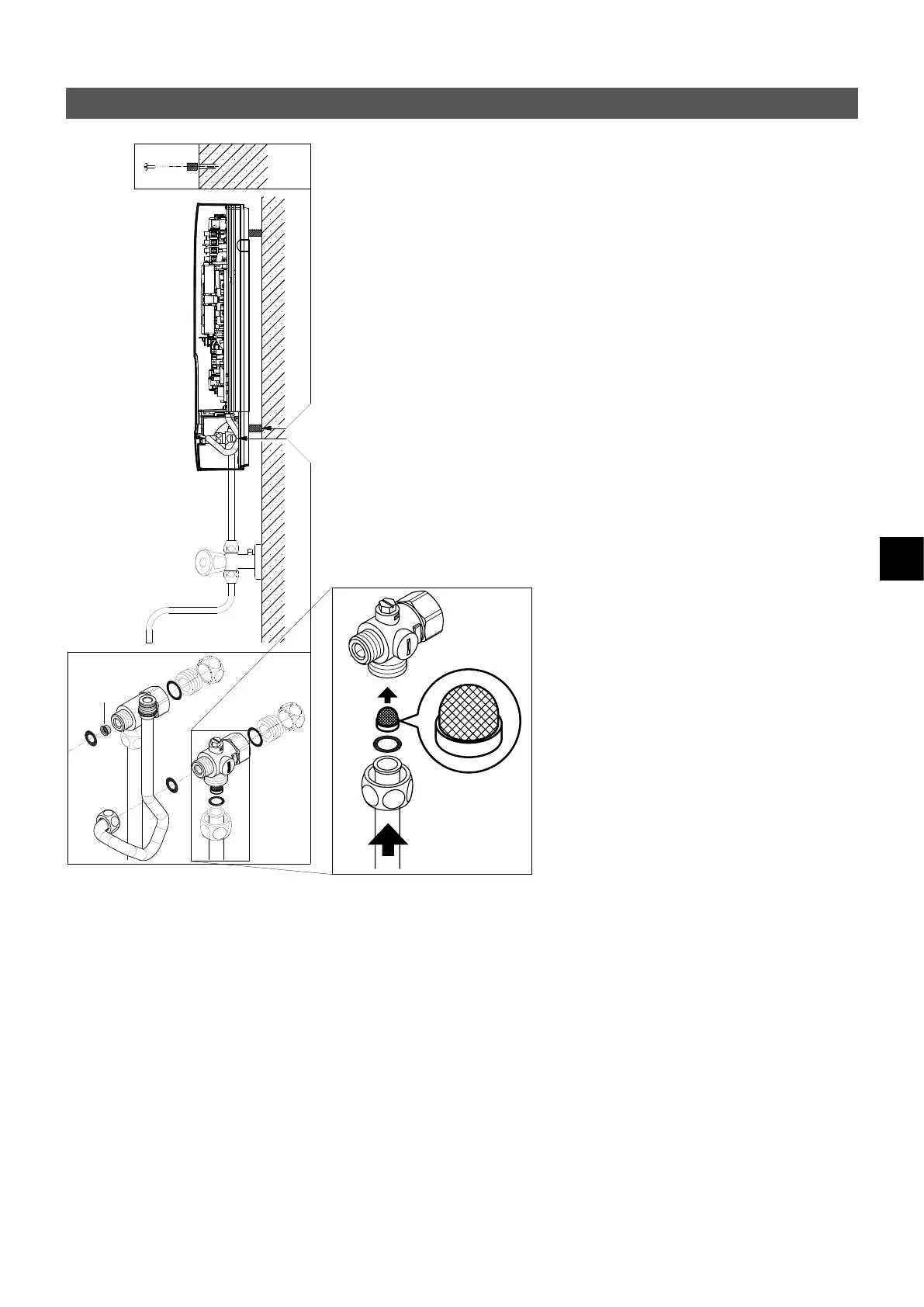

Pri montáži na povrch môže byť užitočné namontovať zariadenie na diaľku pomocou
dodaných rozperných puzdier, ako je to znázornené na priloženom výkrese. Dva upev-
ňovacie otvory v dolnej spojovacej oblasti potrubia musia byť tiež správne upevnené
6 mm hmoždinkami a skrutkami.
Prírubová strana rúrok sa priskrutkuje na bočné vývody ½ palca prípojky horúcej a stu-
denej vody pomocou spojovacích matíc ½ palca a ½ palcových tesnení. Nakoniec musia
byť výrezy pre rúrky v kryte otvorené tupým predmetom.
Pri povrchovej montáži dbajte na: Vložte sitko do prípojky studenej vody!
