Pred pripojením zariadenia k elektrickej sieti sa uistite, že je vypnuté napájanie!
1. Pevne pritlačte tupým nástrojom (napr. skrutkovačom) a otvorte vopred určený
bod zlomu (S) na razení v hornej časti zariadenia. Ak je elektrický prepojovací kábel
odkrytý, otvorte výrez na pravej strane spodnej časti krytu.
2. Priechodku z vrecka na príslušenstvo odrežte podľa prierezu kábla. Aby ste dosiahli
optimálnu ochranu proti vode, otvor v priechodke dimenzujte o niečo menší ako je
prierez pripojovacieho kábla. Vložte priechodku do otvoru. Ochranná priechodka sa
musí použiť!
3. Pripojovací kábel odplášťujte tak, aby plášť prešiel cez priechodku do vnútra zaria-
denia. Pripravené zariadenie zoberte jednou rukou a druhou rukou preveďte kábel
priechodkou.
4. Položte zariadenie na nástenný držiak, preveďte závitovú tyč nástenného držiaka
otvorom v zariadení a pripevnite zariadenie.
5. Uvoľnite upevňovaciu skrutku pripojovacej svorky. Posuňte pripojovaciu svorku na
hornú nohu a znova ju tam upevnite.
6. Jednotlivé vodiče pripájacieho kábla odizolujte a pripojte ich k pripojovacej svorke
podľa schémy zapojenia. Zariadenie musí byť pripojené k ochrannému vodiču.
Upozornenie: Na zaistenie ochrany proti striekajúcej vode IP25 musí puzdro na ochra-
nu proti striekajúcej vode zostať zasunuté v spodnej časti zariadenia.

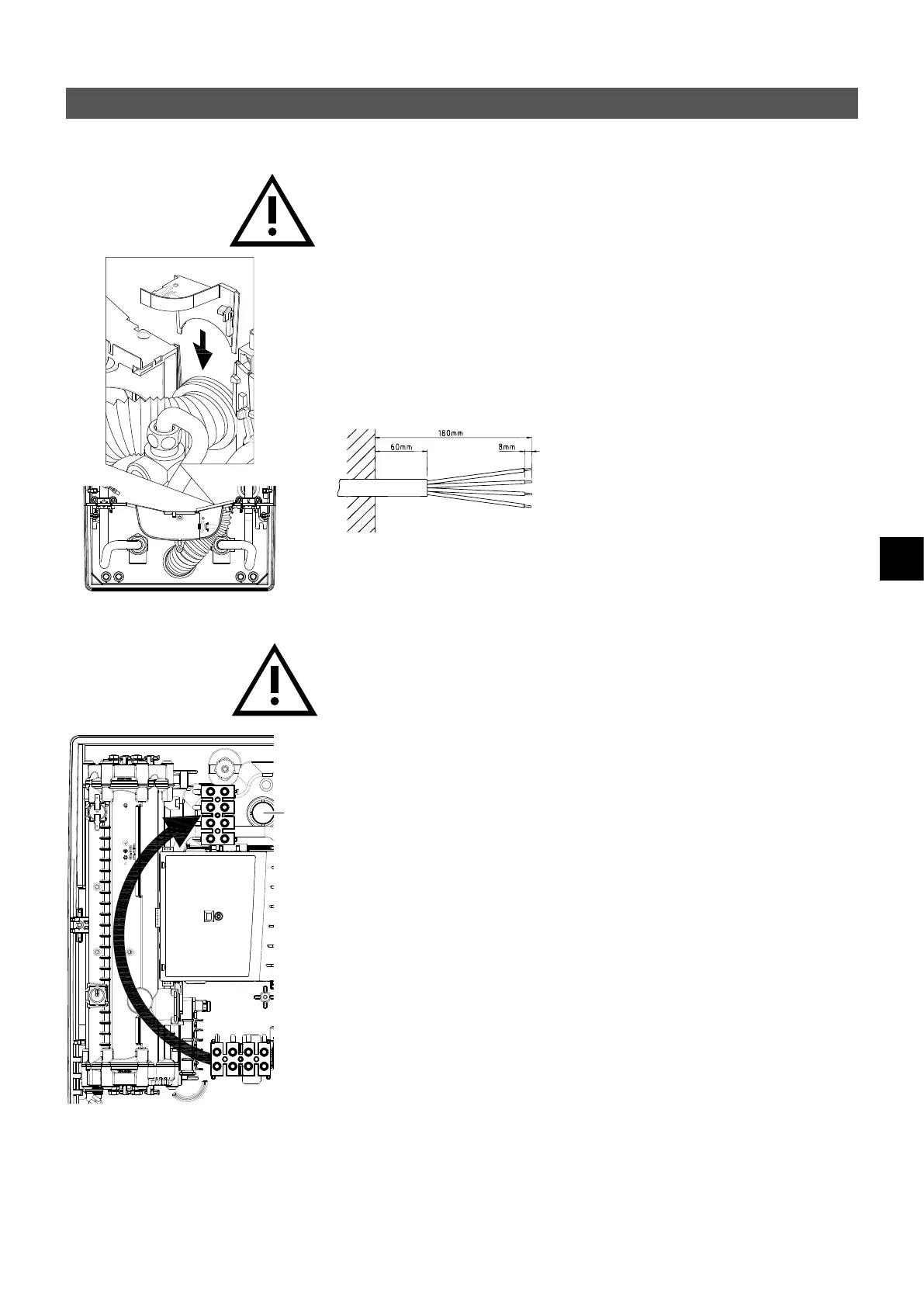

6. Elektrická prípojka
Upozornenie: Ak je to potrebné, pripájacia svorka sa môže presunúť do hornej časti
zariadenia. Prosím, nasledujte k tomu pokyny v ďalšom odseku.
Pred pripojením zariadenia k elektrickej sieti sa uistite, že je vypnuté napájanie!
1. Odizolujte spojovací kábel približne 6 cm nad sieťovou zásuvkou. Ochrannú objímku
proti postriekaniu vodou zatlačte najprv s menším otvorom cez spojovací kábel tak,
aby ochranná objímka uzatvárala v jednej rovine so stenou. Tým sa zabráni vniknutiu
vody do elektrických káblov. Nesmie byť poškodená! Ochranná objímka sa musí
použiť!
2. Jednotlivé vodiče odizolujte a pripojte ich k pripojovacím svorkám podľa schémy
zapojenia. Zariadenie musí byť pripojené k ochrannému vodiču.
3. Ochrannú objímku natiahnite tak ďaleko cez spojovací kábel, aby ochranná objímka
dokonale zapadla do výrezu priečky. Vložte upevnenie priechodky (A), sklopte držiak
sklopenia späť a zacvaknite na miesto.
Elektrická prípojka zdola
Elektrická prípojka zhora
S
