NL
DCX Next / DCX 13 Next
60
12
5
3
4
Alleen door de vakman!
Let op het volgende:
• bijv. VDE 0100
• Bepalingen van de plaatselijke leverancier van water en elektriciteit
• Technische gegevens en gegevens op het typeplaatje
• Apparaat op de aardleiding aansluiten!

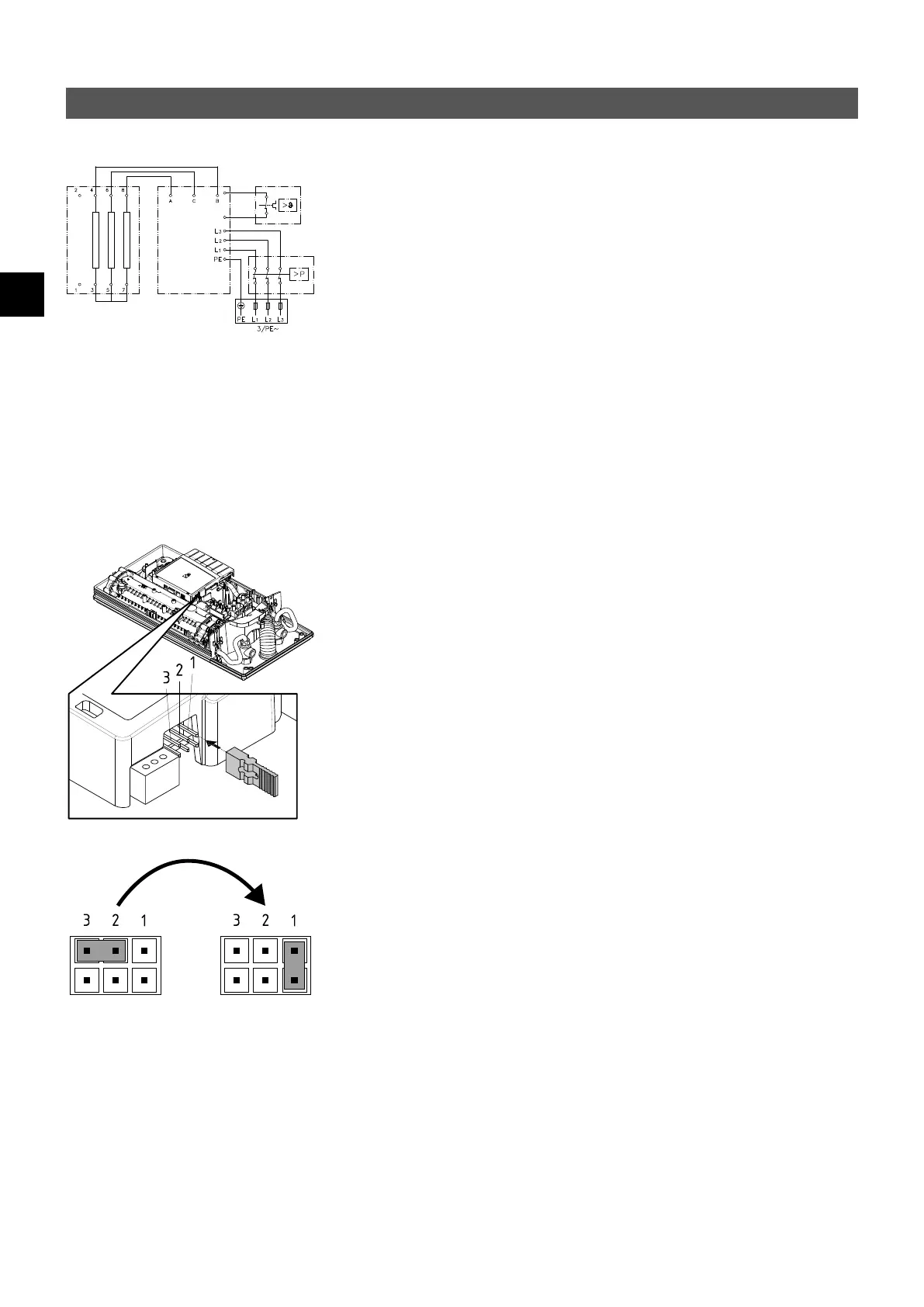

6. Elektrische aansluiting
Aansluitschema
1. Elektronica
2. Verwarmingselement
3. Veiligheidsdrukbegrenzer SDB
4. Kroonklemstrip
5. Veiligheidstemperatuurbegrenzer STB
Installatie voorschriften
• Het apparaat moet permanent op vast aangelegde leidingen worden aangesloten.
Het apparaat moet op randaarde worden aangesloten.
• De elektrische kabels moeten zich in onberispelijke staat bevinden en mogen na de
montage niet meer toegankelijk zijn.
• Tijdens de installatie moet aan alle polen een ontkoppelmechanisme (bijv. met zeke-
ringen) met een contactopening van minimaal 3 mm worden geplaatst.
• Ter bescherming van de apparaat moet een lijnbeschermingselement met uitscha-
kelkarakteristiek C en een aan de nominale stroom van het apparaat aangepaste
uitschakelstroom worden gemonteerd.
Relais voor afschakeling bij overbelasting
Als meerdere wisselstroomapparaten worden aangesloten, kan een lastrelais voor de
elektronische doorstroomwaterverwarmer (CLAGE art.nr. 82250) op de fase L2 wor-
den aangesloten.
Om een mogelijk flikkeren van het lastendelingsrelais in het lage vermogensbereik van
de doorstromer (lage temperatuur en laag debiet) te voorkomen, kan de bedrijfsmo-
dus »lastendelingsrelais« worden geactiveerd:
• Koppel het apparaat los van het lichtnet (bijv. door de zekeringen uit te schakelen)
• Trek de brug van de vermogenselektronica en verplaats deze naar positie “1” (zie
afbeelding).
• Schakel het apparaat weer in
Pos. UIT Pos. 1
