clage DCX 13 Next User Manual

DE
DCX Next / DCX 13 Next
12

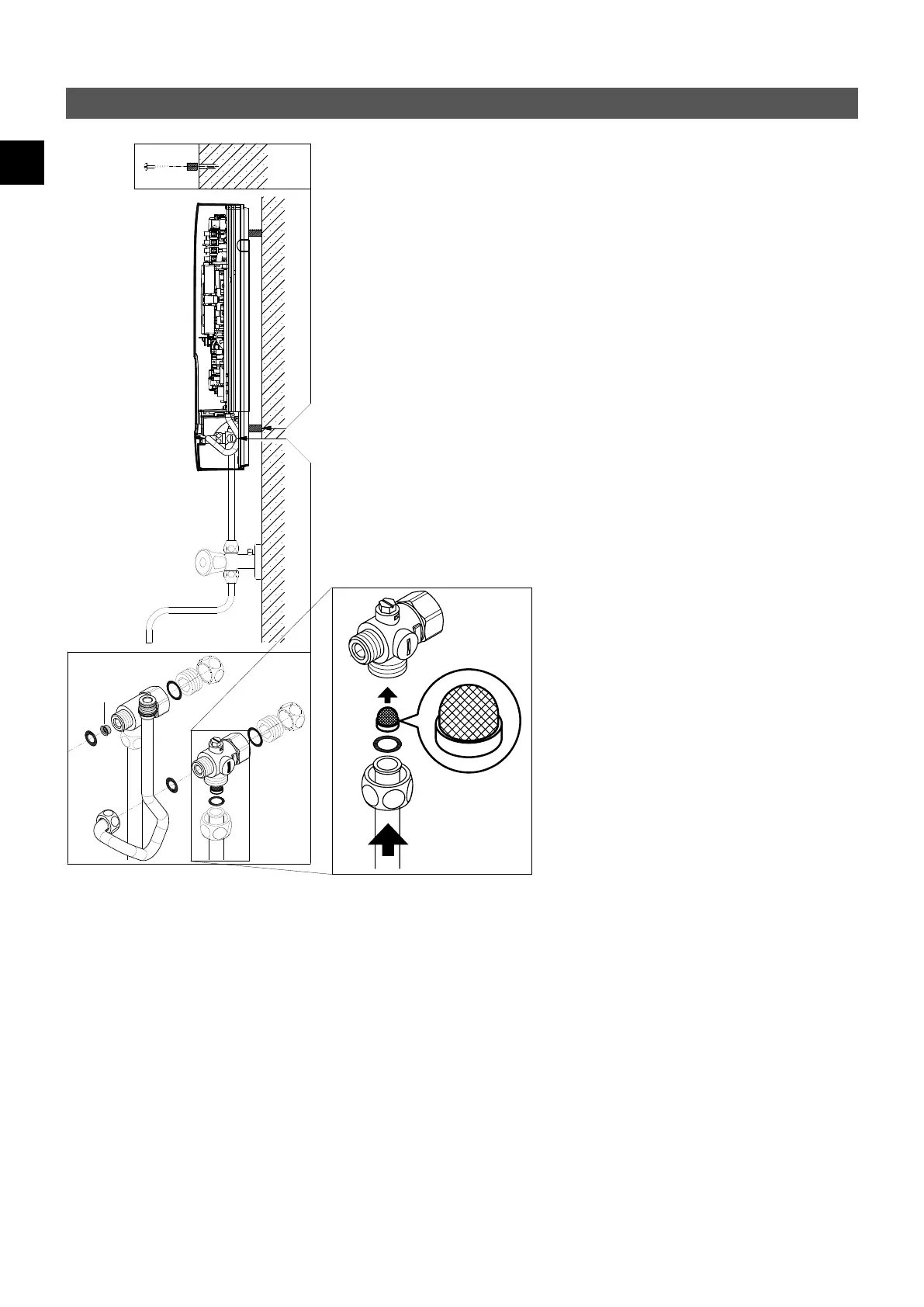

5. Aufputzmontage
Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige Dichtheit zu
erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädigen.
Bei Aufputzmontage sind die beiden ½Zoll-Einschraubnippel und die ½Zoll-Dich-
tungen mit den ½Zoll-Überwurf muttern des Warmwasser- und Kalt wasser anschluss-
stückes zu verschrauben. Die beiden ½Zoll-Blindkappen der seitlichen Abgänge des
Warm- und Kaltwasseranschlussstückes sind zu demontieren und mit dem offenen
Ende der Einschraubnippel zu verschrauben. Den Durchflussmengenregler »D« in das
Warmwasseranschlussstück einschieben. Die Warm- und Kalt wasseranschlussstücke
sind dann mit den ⅜Zoll-Dichtungen an die ⅜Zoll-Überwurfmutter des Gerätezulauf-
und des Auslaufrohres zu verschrauben.
Bei Aufputzmontage kann es hilfreich sein, das Gerät mittels der mitgelieferten
Distanz hülsen gemäß nebenstehender Zeichnung auf Abstand zu montieren. Die bei-
den Befestigungsbohrungen im unteren Rohranschlussbereich sind ebenfalls mit 6 mm
Dübeln und Schrauben fachgerecht zu fixieren.
Die Bördelseite der Rohre sind mit ½Zoll-Überwurfmuttern und ½Zoll-Dichtungen an
die seitlichen ½Zoll-Abgänge des Warm- und Kalt wasser anschluss stückes zu schrau-
ben. Abschließend sind die Ausbrüche für die Rohre in der Haube mit einem stumpfen
Gegenstand zu öffnen.
Bei Aufputzmontage beachten: Sieb in das Kaltwasseranschlussstück einsetzen!
D
