Napomena: Ukoliko montirate ovaj protočni bojler na mestu nekog ranijeg, po pravilu
neće biti potrebno da bušite rupe za zidni držač, u tom slučaju otpada tačka 2.
Pre instalacije temeljno isperite vodovodne cevi kako bi ste uklonili nečistoće iz
vodovodne instalacije.

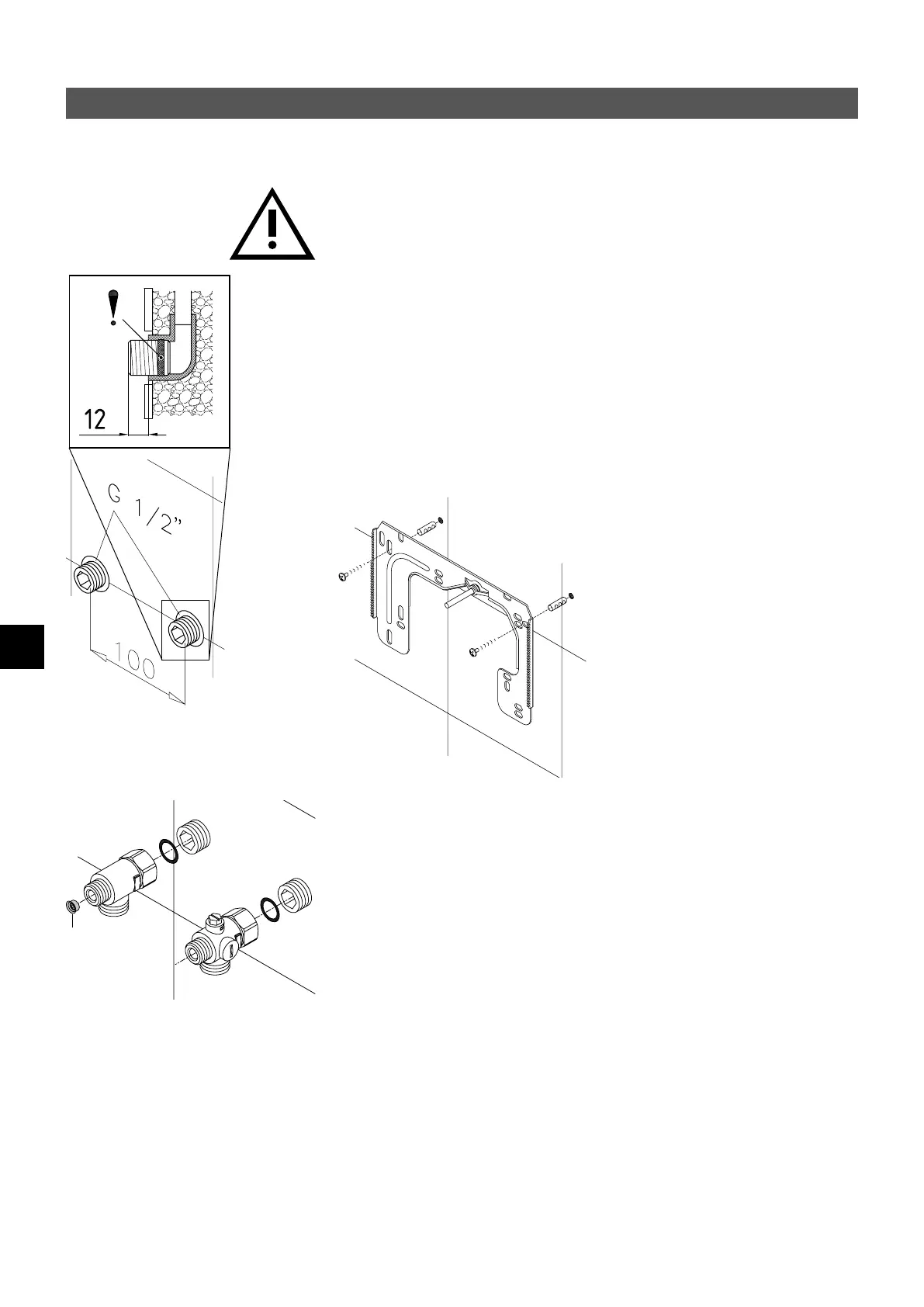

1. Zašrafite navojnu niplu imbus ključem od 12 mm u oba zidna priključka. Pri tom
je potrebno da zaptivke budu potpuno ušrafljene u navoj. Navojne niple nakon
pritezanja moraju da imaju prepust od 12 – 14 mm.
2. Naslonite na zid priloženi šablon za montažu i usmerite ga tako da otvori na šablonu
odgovaraju navojnim niplama. Označite rupe za bušenje pomoću šablona i probušite
rupe burgijom od 6 mm . Postavite priložene tiplove.
3. Otvorite uređaj. U tom cilju svucite masku na dole i oslobodite centralni zavrtanj
haube. Pažljivo podignite haubu, svucite utikač sa komandnog panela i zapamtite
poziciju utikača.
4. Odvnite nareckane navrtke zidnog držača, skinite zidni držač i zašrafite zidni držač
na zid. Razmak između pločica ili neravnine se mogu kompenzovati do 30 mm
pomoću priloženih distancionih čaura. Distancione čaure se montiraju između zida i
zidnog držača.
• Uvucite regulator količine protoka »D« u priključni komad tople vode. O-prsten
mora da bude vidljiv.
D
4. Instalacija
Montaža zidnog držača
Napomena: Umereno pritegnite obuhvatne navrtke da obezbedite zaptivanje bez
oštećenja armatura ili cevi.
• U skladu sa slikom zašrafite priključni fiting za hladnu vodu sa obuhvatnom navrtkom
i zaptivkom od ½cola na priključak za hladnu vodu.
• U skladu sa slikom zašrafite priključni fiting za toplu vodu sa obuhvatnom navrtkom i
zaptivkom od ½cola na priključak za toplu vodu.
hladno
toplo
Instalacija priključnih fitinga za vodu
