SK
DCX Next / DCX 13 Next
156
Relé na odľahčenie záťaže
Pri pripájaní ďalších trojfázových zariadení je možné k vonkajšiemu vodiču L2 pripojiť
relé na odľahčenie záťaže pre elektronické prietokové ohrievače vody (položka CLAGE
č. 82250).
Aby sa zabránilo možnému blikaniu relé na odľahčenie záťaže v rozsahu nízkeho výkonu
okamžitého ohrievača vody (nízka teplota a nízky prietok), je možné aktivovať prevádz-
kový režim »relé na odľahčenie záťaže«:
• Odpojte zariadenie od siete (napr. vypnutím poistiek)
• Vytiahnite mostík z výkonovej elektroniky a posuňte ho do polohy »1« (pozri obrá-
zok).
• Uvedenie zariadenia do prevádzky
Pos. AUS Pos. 1
Smie vykonať iba odborník!
Musí sa dodržiavať:
• napr. VDE 0100
• Ustanovenia miestneho elektrorozvodného a vodárenského podniku
• Technické údaje na typovom štítku
• Pripojte zariadenie na ochranný vodič!
6. Elektrická prípojka

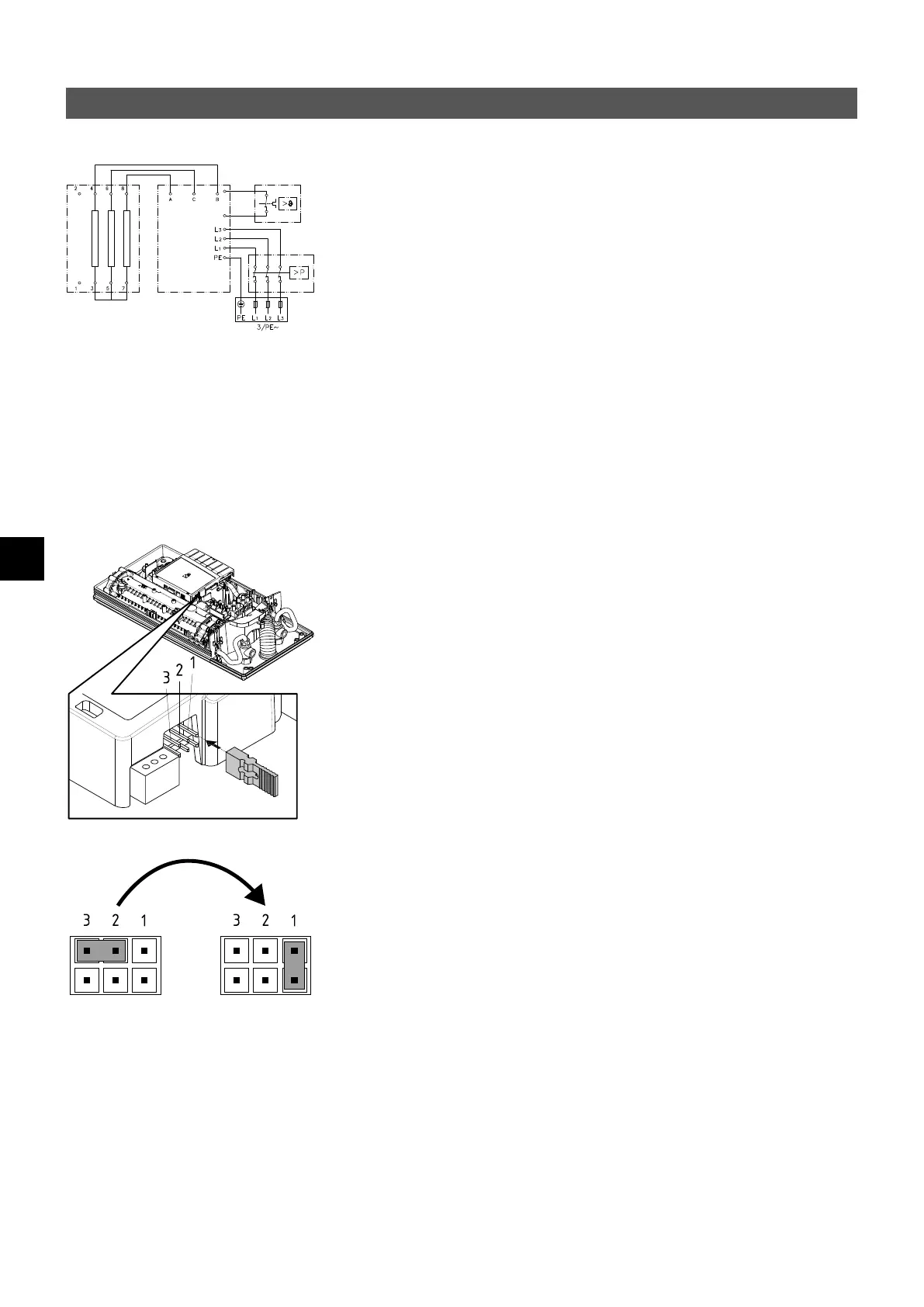

Schéma zapojenia
1. Elektronika
2. Vyhrievací článok
3. Bezpečnostný obmedzovač tlaku SDB
4. Svorkovnica
5. Bezpečnostný obmedzovač teploty
STB
12
5
3
4
Štrukturálne predpoklady
• Zariadenie musí byť trvalo pripojené k trvalo nainštalovaným elektrickým prípojkám.
Zariadenie musí byť pripojené k ochrannému vodiču.
• Elektrické káble musia byť v perfektnom stave a po inštalácii už nesmie byť možné
sa ich dotýkať.
• Na strane inštalácie musí byť k dispozícii deliace zariadenie so šírkou kontaktného
otvoru najmenej 3 mm na jeden pól (napr. prostredníctvom poistiek).
• Na ochranu zariadenia musí byť nainštalovaný ochranný prvok vedenia s vypínacou
charakteristikou C a vypínací prúd, ktorý zodpovedá prúdu zariadenia.
