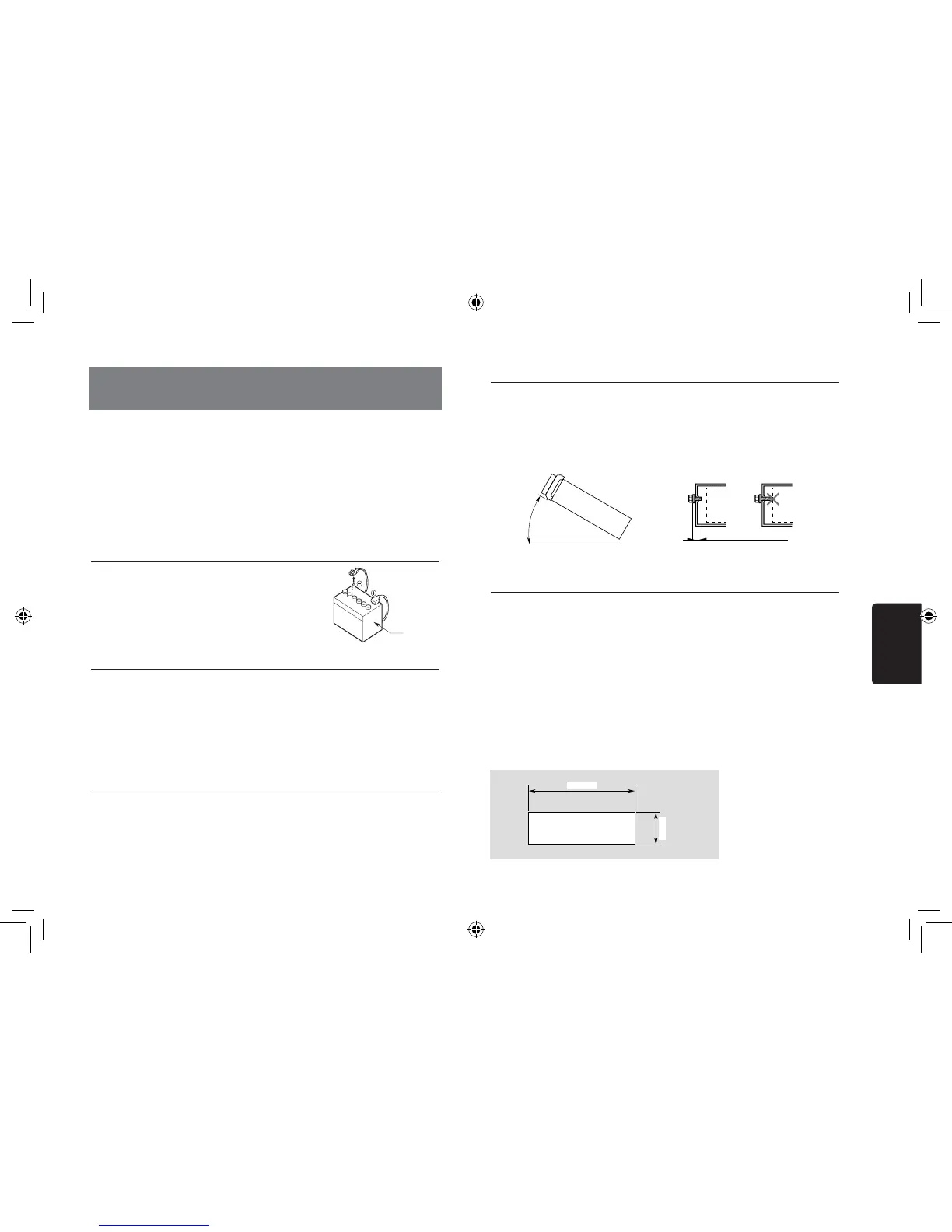

9. INSTALLATION /
KABELANSLUTNINGSGUIDE
1) Innan du börjar
1. Detta set är endast för användning i bilar med 12
V strömförsörjning med negativ jord.
2. Läs dessa instruktioner noggrant.
3. Se till att koppla bort batteriets "pol" innan du
börjar. Detta för att förhindra kortslutning under
installationen. (Figur 1)
2) Förpackningens innehåll
3) Allmänna försiktighetsåtgärder
1. Öppna inte huvudenhetens hölje. Det
nns inga delar inuti som kan servas
av användaren. Om du tappar något
in i enheten under installationen,
kontakta din återförsäljare eller ett
auktoriserat Clarion-servicecenter.
2. Använd en mjuk, torr trasa för att
rengöra höljet. Använd aldrig en grov
trasa, tinner, bensin eller alkohol,
o.s.v. Vid kraftig nedsmutsning, ta
lite kallt eller varmt vatten på en mjuk
trasa och torka rent försiktigt.
Källenhet.............................................. 1
Frontpanel ........................................... 1
Trimplatta............................................. 1
Monteringsfäste ................................... 1
Specialskruv (M4 x 42) ........................ 1
Skruvar M5 x 6 mm ............................. 4
Gummihätta ......................................... 1
L-nyckel ...............................................2
Kabelanslutning ................................... 1
DCP-ask ..............................................1
Bruksanvisning ....................................1
Garantikort ........................................... 1
Specialskruv (frontalpanellås) ............. 1
Bilbatteri
Figur 1
INNEHÅLL
1) Innan du börjar ...................................................................... 103
2) Förpackningens innehåll ....................................................... 103
3) Allmänna försiktighetsåtgärder .............................................. 103
4) Försiktighetsåtgärder vid installationen ................................. 103
5) Installera källenheten ............................................................ 103
6) Ta bort källenheten................................................................ 104
7) Kablage och anslutningar ...................................................... 105
8) Anslutning av tillbehör ........................................................... 105
4) Försiktighetsåtgärder vid installationen
1. Förbered all nödvändig utrustning för
att installera källenheten innan du
börjar.
2. Installera enheten inom 30° från
horisontalt planet. (Figur 2)
3. Om du måste utföra arbete på bilens
kaross, t.ex. borra hål, rådfråga först
din bilhandlare.
4. Använd de medföljande skruvarna vid
installationen.
Att använda andra skruvar kan orsaka
skador. (Figur 3)
5) Installera källenheten
1. Placera monteringsfästet i instrumentpanelen, använd en skruvmejsel för att böja
varje stopp på monteringsfästet inåt, sätt sedan fast stoppet.
2. Anslut kablarna så som visas i avsnitt 7).
3. Skjut in källenheten i monteringsfästet tills den låses fast.
4. Se till att alla krokar är fastlåsta uppe och nere på trimringen och montera den så
att alla krokar är låsta.
Anmärkningar:
1. Vissa bilmodeller kräver speciella monteringskit för korrekt installation.
Kontakta din Clarion-återförsäljare för mer information.
2. Fäst det främre stoppet ordentligt för att förhindra att källenheten lossnar.
• Dimensioner för öppningen på instrumentbrädan
Max 30˚
Chassi Chassi
Skada
Max. 6 mm (M5 skruv)
Figur 2 Figur 3
