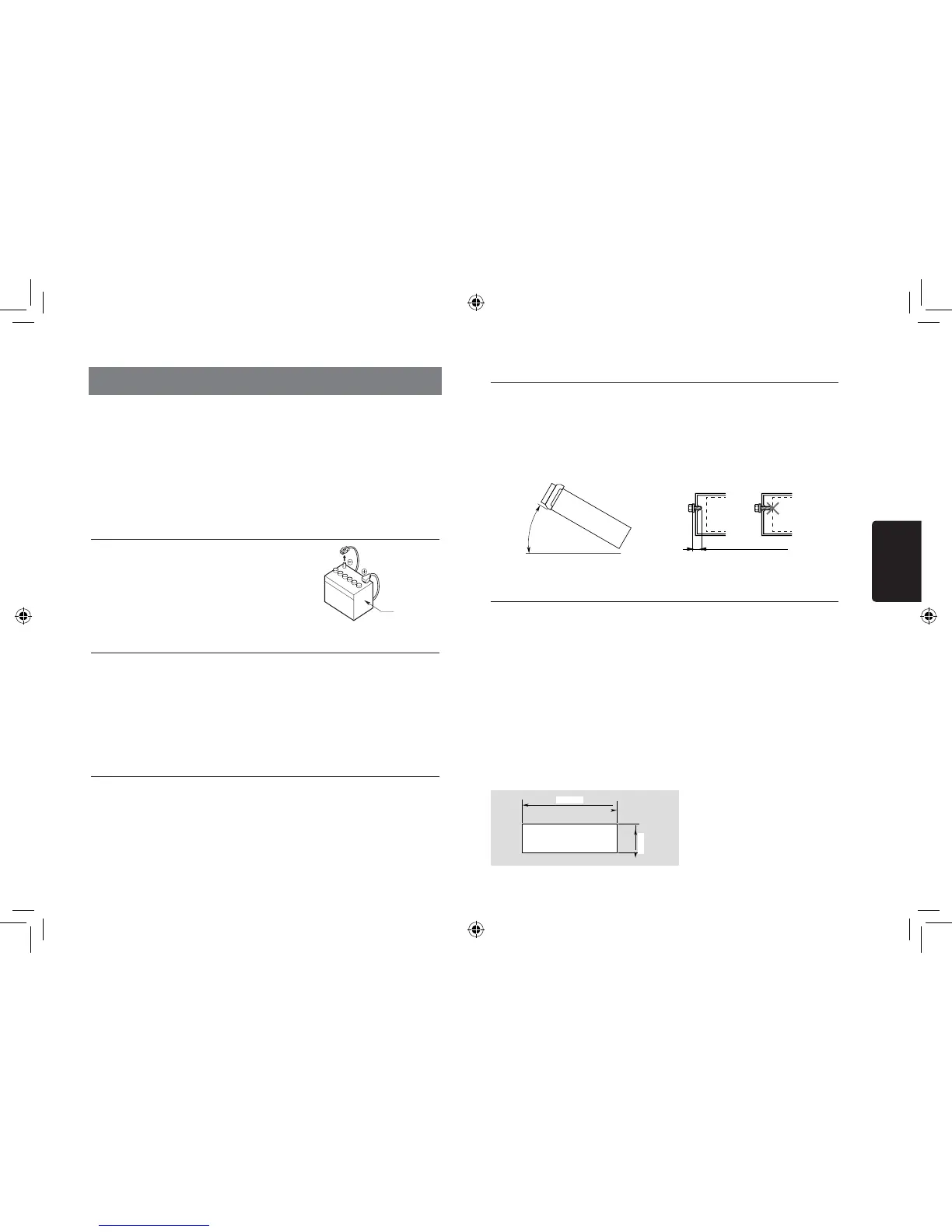

9. INSTALLATIE- / BEDRADINGSGIDS
1) Voor u begint
1. Dit systeem is uitsluitend bedoeld voor gebruik
in auto’s met een negatief geaarde, 12 V
stroomvoorziening.
2. Lees deze instructies zorgvuldig door.
3. U moet de accuaansluiting loskoppelen voor u
begint. Dit om kortsluiting tijdens de installatie te
voorkomen. (Afbeelding 1)
2) Inhoud van de verpakking
3) Algemene waarschuwingen
1. Maak de behuizing niet open. Er
bevinden zich geen onderdelen
binnenin die door de gebruiker
gerepareerd kunnen worden. Als u
tijdens de installatie iets in het toestel
laat vallen, moet u uw dealer of een
erkend Clarion service-centrum
raadplegen.
2. Gebruik een zachte, droge doek
om de behuizing schoon te
maken. Gebruik geen ruwe doek,
verfverdunner, benzine of alcohol enz.
Voor hardnekkig vuil kunt u een beetje
koud of warm water op een zachte
doek doen om het vuil er voorzichtig af
te vegen.
Hoofdtoestel ........................................ 1
Voorpaneel ..........................................1
Afwerkingsrand .................................... 1
Bevestigingsbeugel ............................. 1
Speciale schroef (M4x42) .................... 1
Schroeven M5x6 mm........................... 4
Rubber dop .......................................... 1
L-vormige sleutel .................................2
Draadaansluiting.................................. 1
DCP-doosje .........................................1
Gebruikershandleiding......................... 1
Garantiekaart ....................................... 1
Speciale schroef (Vergrendeling
voorpaneel).......................................... 1
Auto-accu
Afbeelding 1
INHOUDSOPGAVE
1) Voor u begint ......................................................................... 72
2) Inhoud van de verpakking ..................................................... 72
3) Algemene waarschuwingen .................................................. 72
4) Waarschuwingen bij de installatie ......................................... 72
5) Installeren van het hoofdtoestel ............................................ 72
6) Verwijderen van het hoofdtoestel .......................................... 73
7) Bedrading en aansluitingen ................................................... 74
8) Aansluiten van de accessoires .............................................. 74
4) Waarschuwingen bij de installatie
1. Bereid voor u begint alle
benodigdheden voor de installatie van
het hoofdtoestel voor.
2. Installeer het toestel binnen een hoek
van 30° ten opzichte van horizontaal.
(Afbeelding 2)
3. Als u werk moet doen aan het chassis
of de carrosserie van de auto,
bijvoorbeeld als u gaten wilt boren,
moet u van tevoren uw autodealer
raadplegen.
4. Gebruik de meegeleverde schroeven
voor de installatie.
Gebruik van andere schroeven kan
leiden tot schade. (Afbeelding 3)
5) Installeren van het hoofdtoestel
1. Plaats de bevestigingsbeugel in het instrumentenpaneel en gebruik een
schroevendraaier om de stoppers van de bevestigingsbeugel naar binnen te
buigen.
2. Voer de bedrading uit zoals onder nummer 7.
3. Steek het hoofdtoestel in de bevestigingsbeugel tot het vastklikt.
4. Let op de bovenkant en de onderkant van de afwerkingsrand en zorg ervoor dat
alle haken vergrendeld zijn.
Opmerkingen:
1. Sommige modellen auto hebben speciale montagekits nodig voor een correcte
installatie.
Raadpleeg uw Clarion dealer voor details.
2. Maak de voorste stopper goed vast om te voorkomen dat het hoofdtoestel los kan
komen.
• Afmetingen opening console
Max 30˚
Chassis Chassis
Schade
Max. 6 mm (M5 schroef)
Afbeelding 2 Afbeelding 3
