4) Precauciones durante la instalación
1. Prepare todos los artículos necesarios
para instalar la unidad fuente antes de
empezar.
2. Instale la unidad a menos de 30° del
plano horizontal. (Figura 2)
3. Si tiene que hacer cualquier tipo de
reparaciones en la carrocería del
vehículo, como taladrar agujeros,
consulte primero con su agencia de
vehículos.
4. Utilice los tornillos suministrados para
la instalación.
La utilización de otros tornillos puede
provocar daños. (Figura 3)
5) Instalación de la unidad fuente
1. Coloque el soporte en el panel para instrumentos, utilice un destornillados para
doblar cada sujetador del soporte universal hacia adentro, después asegure el
sujetador.
2. Realice el cableado como se muestra en la Sección 7.
3. Inserte la unidad fuente dentro del soporte de montaje hasta que se asegure.
4. Tenga cuidado con la parte superior e inferior del aro de ajuste y móntelo de
manera que todos los ganchos estén seguros.
Notas:
1. Para una instalación adecuada, algunos modelos de coches requieren kits de
montaje especiales.
Consulte con su proveedor de Clarion para obtener más detalles.
2. Ajuste el tope frontal de manera segura para evitar que la unidad fuente se aoje.

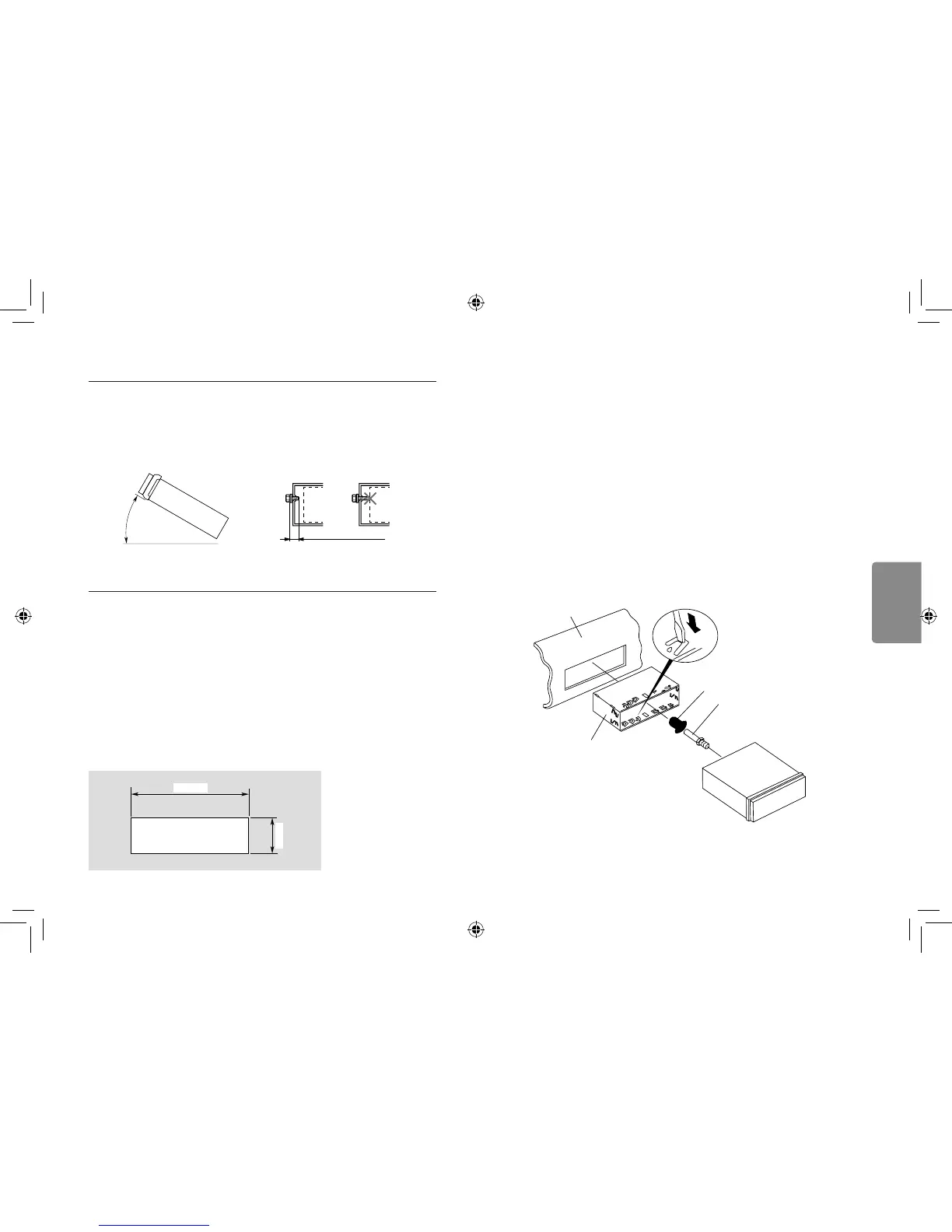

• Dimensiones de la abertura de la consola
Máx. 30°
Chasis Chasis
Daño
Máx. 6 mm (tornillo M5)
Figura 2 Figura 3
Oricio
Notas de instalación
1. Antes de la instalación, por favor
asegúrese de realizar adecuadamente las
conexiones y de que la unidad funciona
normalmente. Una conexión inadecuada
puede causar daños a la unidad.
2. Utilice solamente accesorios diseñados y
fabricados para esta unidad, ya que otros
accesorios no autorizados pueden dañarla.
3. Antes de la instalación, por favor ajuste
todos los cables eléctricos.
4. Para evitar que se produzcan daños en los
componentes eléctricos, como la cabeza
del láser, NO instale la unidad en lugares
muy cercanos a lugares calientes.
5. Instale la unidad horizontalmente.
Instalar la unidad con más de 30 grados
verticalmente puede causar su mal
funcionamiento.
6. Para evitar que se produzcan chispas
eléctricas, conecte primero el polo positivo
y después el polo negativo.
7. NO bloquee la salida del ventilador de
refrigeración para asegurar una suciente
disipación del calor de la unidad. De lo
contrario, podrían causarse daños en la
misma.
Instalación de la unidad
Método A
1. Inserte el soporte de montaje en el
salpicadero. Elija la pestaña de montaje
adecuada de acuerdo con la anchura.
Doble hacia fuera la pestaña de montaje
con un destornillador para ajustar el
soporte en su lugar.
2. Atornille 1 pieza del M4x42 en el oricio de
la parte trasera de la unidad y coloque una
tapa de goma sobre el tornillo. (consulte la
siguiente imagen)
3. Deslice la unidad dentro del soporte hasta
que escuche un "clic".
Salpicadero
Soporte de montaje
Destornillador
Tapón de Hule
Tornillo especial
