Hinweise zum Einbau
1. Stellen Sie vor dem Einbau sicher, dass
die Anschlussleitungen richtig verlegt sind
und das Gerät ordnungsgemäß funktioniert.
Falsche Anschlüsse können das Gerät
beschädigen.
2. Verwenden Sie nur Zubehör, das für dieses
Gerät entwickelt und hergestellt wurde,
da nicht zugelassenes Zubehör einen
Geräteschaden verursachen kann.
3. Befestigen Sie vor dem Einbau alle
stromführenden Kabel.
4. Bauen Sie das Gerät NICHT in der
Nähe von heißen Bereichen ein, um
die elektrischen Komponenten wie
den Laserkopf vor Beschädigungen zu
schützen.
5. Bauen Sie das Gerät waagrecht ein. Wenn
das Gerät um mehr als 30 Grad von der
Waagerechten geneigt eingebaut wird,
können Leistungseinbußen die Folge sein.
6. Schließen Sie erst den Pluspol an
und anschließend den Minuspol, um
Funkenbildung zu vermeiden.
7. Verdecken Sie NICHT die Abluftöffnung
des Kühllüfters, da dies die notwendige
Wärmeabfuhr verhindert und zu einer
Beschädigung des Geräts führen kann.

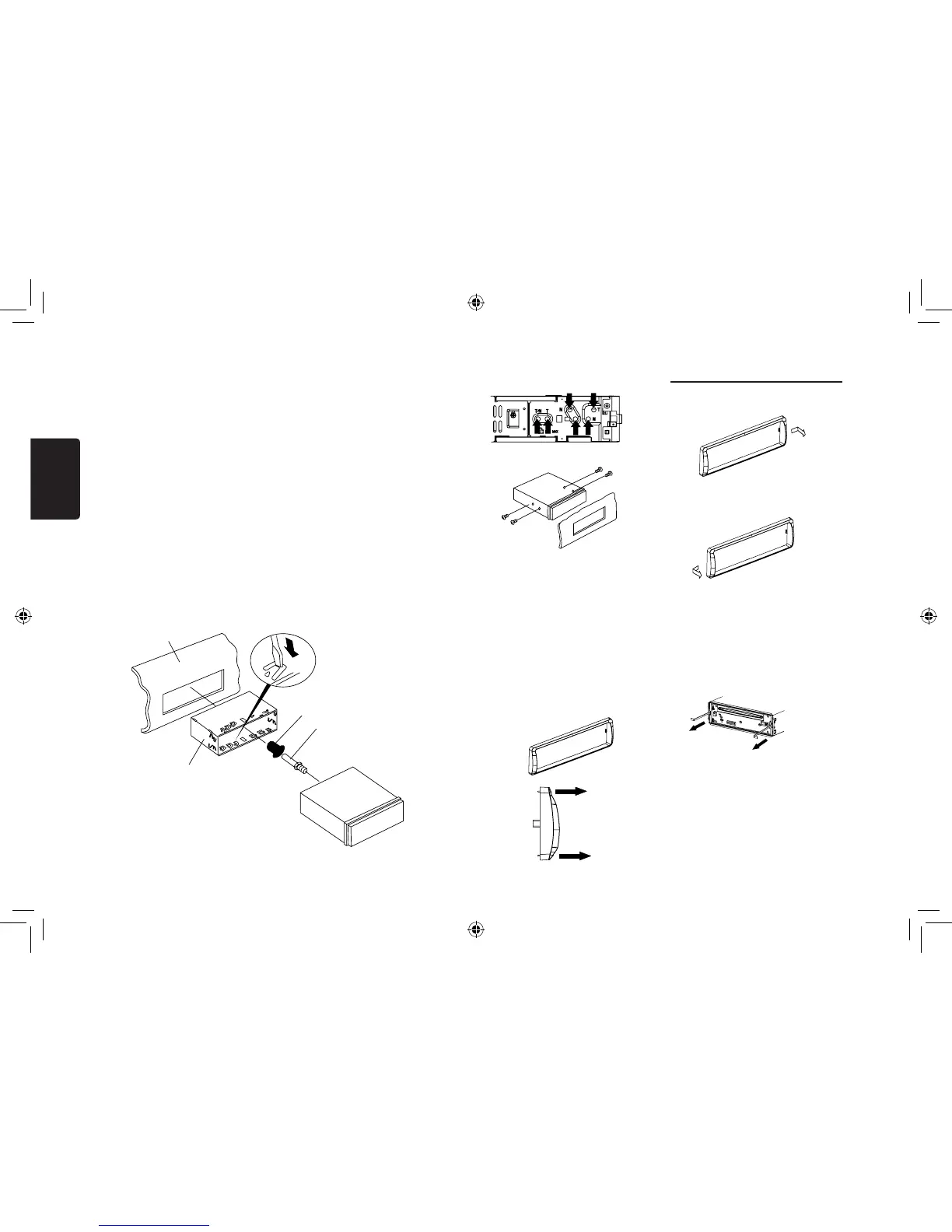

Einbau des Geräts
Methode A
1. Setzen Sie den Einbaurahmen in
das Armaturenbrett ein, wählen Sie
einen passenden Montagestreifen
je nach Spaltbreite aus, und biegen
Sie den Montagestreifen mit einem
Schraubendreher nach außen, um den
Einbaurahmen zu xieren.
2. Schrauben Sie den Stehbolzen M4x42
in das Gewinde an der Geräterückseite
und stecken Sie ein Gummilager auf den
Bolzen. (Siehe untere Abbildung)
3. Schieben Sie das Gerät in den Rahmen,
bis es mit einem Klicken einrastet.
Armaturenbrett
Einbaurahmen
Schraubendreher
Gummihülle
Spezialschraube
1. Drücken Sie den Passrahmen nach rechts
und hängen Sie ihn an der rechten Seite
aus.
2. Drücken Sie den Passrahmen nach links
und hängen Sie ihn an der linken Seite
aus.
Ausbau des Geräts
1. Schalten Sie das Gerät aus.
2. Nehmen Sie die Bedienkonsole ab.
3. Nehmen Sie den Passrahmen ab.
4. Führen Sie die Ausbauschlüssel gerade
ein, bis sie einrasten, und ziehen Sie das
Gerät dann heraus.
5. Lösen Sie alle Kabel.
Methode B
6) Ausbau des Steuergeräts
Einbaurahmen
Armaturenbrett
M5x6
1. Setzen Sie das Gerät direkt in die Öffnung
im Armaturenbrett ein.
2. Führen Sie M5×6 Zylinderschrauben
links und rechts durch die Löcher im
Einbaurahmen in die Gewindebohrungen
im Steuergerät ein und ziehen Sie sie fest.
Einbau des Passrahmens
Bringen Sie den Passrahmen vorne um das
Bedienfeld an.
Achten Sie auf die Ober- und Unterseite
Passrahmens und montieren Sie ihn so,
dass alle Haken einrasten.
Abnehmen des Passrahmens
Ober
Unterseite
