106
S-102
MEASURING METHOD AND WAVEFORMS
To check the waveforms on the FEP, the GND (
-
) probe of
the oscilloscope to “VHALF” point.
(Except for lnner SW, TRVSW)
Measuring Disc: DVD/VT502 or TDV-520A
CD/TCD-784
(It is better to use wires for extending between the probe and
test points.)
• When watching the HF waveform, use the extending wire
as short as possible.
• When HF waveform is noisy or cannot discriminate the
eye-pattern, replace the Traverse Unit after measuring the
lop.
• ① ~ ⑬ points have the certain test points shown below.
各部の波形と測定方法
FEP 基板の波形チェックを行うためにはオシロスコープの
GND(
-
) プローブを "VHALF" ポイントに接続します。
測定ディスク： DVD/VT502orTDV-520A
CD/TCD-784
（テストポイントとプローブ間に延長ワイヤを使用するの
がより良い方法です。）
･ ＨＦ 波形を観測する場合、できるだけ短い延長ワイヤを
使用してください。
･ ＨＦ 波形がノイズで不明瞭、またはアイパターンが識別
不能の場合は Iop 測定後にトラバースユニットを交換し
てください。
･ ポイント①〜⑬は、下図のように特定テストポイント付
きです。
NOTES
注 意
1
14
2
13
10
11
9
6
3
5
4
7
8
12

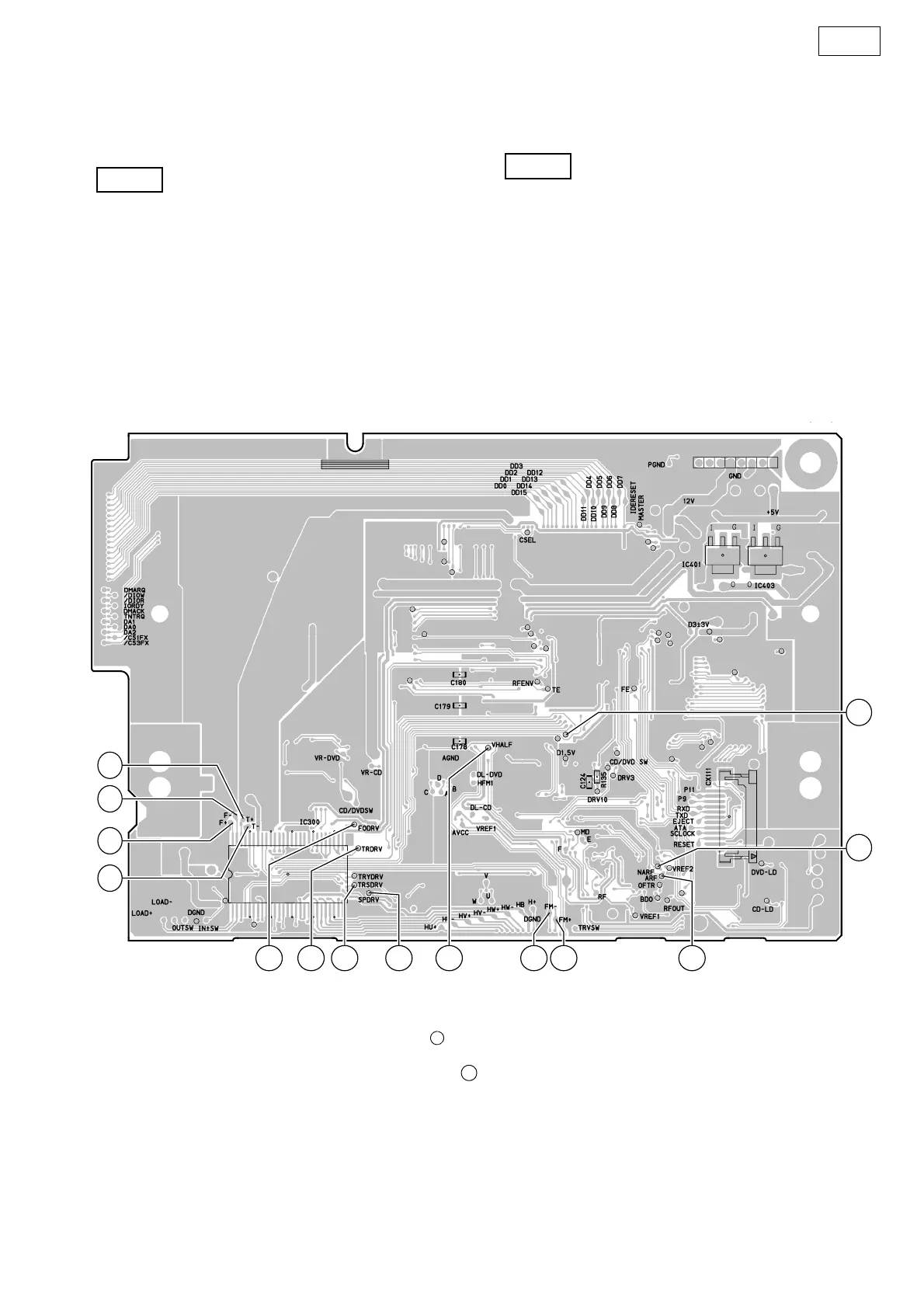

IU-3807 FEP Unit : Foil Side
＊ For ARF ① , use NARF ② as the reference (probe 㧙 ) for the oscilloscope, VHALF ⑭ as the reference voltage for other
points.
＊ ARF ①は NARF ②をオシロスコープの基準 ( プローブー ) とし、他のポイントの基準電圧は VHALF ⑭です。
