Installation
Raccordement de la chaudière
Raccordements hydrauliques
11
Raccordement de la chaudière
Ce chapitre explique comment faire
tous les raccordements de la
chaudière:
Raccordements hydrauliques
Raccordement évacuation du
condensat
Raccordement gaz
Raccordement gaz brûlés
Raccordement entrée d’air
(au-dessous de revêtement)
Raccordement électrique
La chaudière doit être toujours rac-
cordée, de manière à ce que le système
réponde à toutes les normes et régle-
mentations requises (européennes,
nationales et locales). C’est la res-
ponsabilité de l’installateur d’assurer
que toutes les normes et régle-
mentations sont bien respectées.

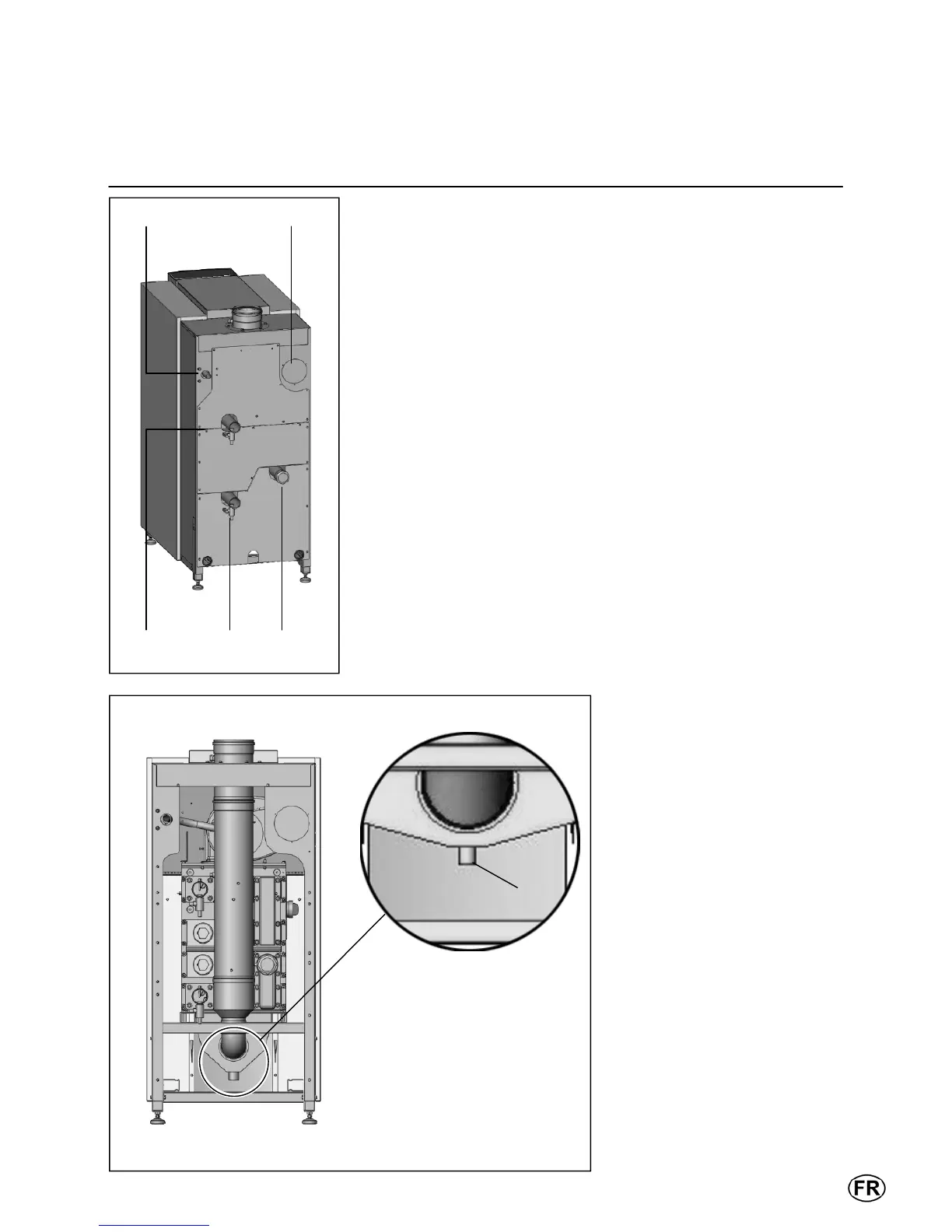

Raccordements hydrauliques
La chaudière doit toujours être rac-
cordée, de manière à ce que le débit
d’eau dans la chaudière puisse être
assuré tout le temps. Raccorder le
raccordement débit (4) et retour (5) du
système hors tension aux raccorde-
ments de la chaudière. Si la chaudière
est utilisée dans un système avec deux
circuits retour, le retour général devient
le retour basse température, le 2
e
rac-
cordement retour (6) est le retour de
température élevée (enlever le couver-
cle/bride avant de raccorder).
Le kit d’accessoires (en option) avec
soupape de sécurité, manomètre et
appareil de ventilation doit être monté
sur le raccordement débit (4) de la
chaudière, avant de raccorder au
système.
Le kit de pompe (en option) doit être
monté directement au raccordement
retour (5) de la chaudière, avant de
raccorder au système.
Raccordement condensat (7)
Après l’avoir rempli d’eau, le siphon
(compris dans la livraison) doit être
monté au raccordement à l’arrière du
récipient de condensation. Faire passer
le tuyau sous le corps à l’arrière de la
chaudière et raccordez-le au système
de vidange dans la salle de chaudière.
Le raccordement au système de vi-
dange doit toujours être fait par rac-
cordement ouvert, afin d’éviter de noyer
la chaudière en cas de vidange
bloquée.
8
1 3
4 5 6
