elco R 600 User Manual

Messa in funzione
Analisi della combustione
16
Impostazioni di combustione
G20 / G25
R601-R607
CO
2, max
% 10.2 ± 0.2
CO
max
ppm < 30
Impostazioni di combustione
GPL G31
Convertire la caldaia prima del
funzionamento in questa modalità
(vedere le istruzioni del kit di
conversione)
R601-R607
CO
2, max
% 11.9 ± 0.2
CO
max
ppm < 30

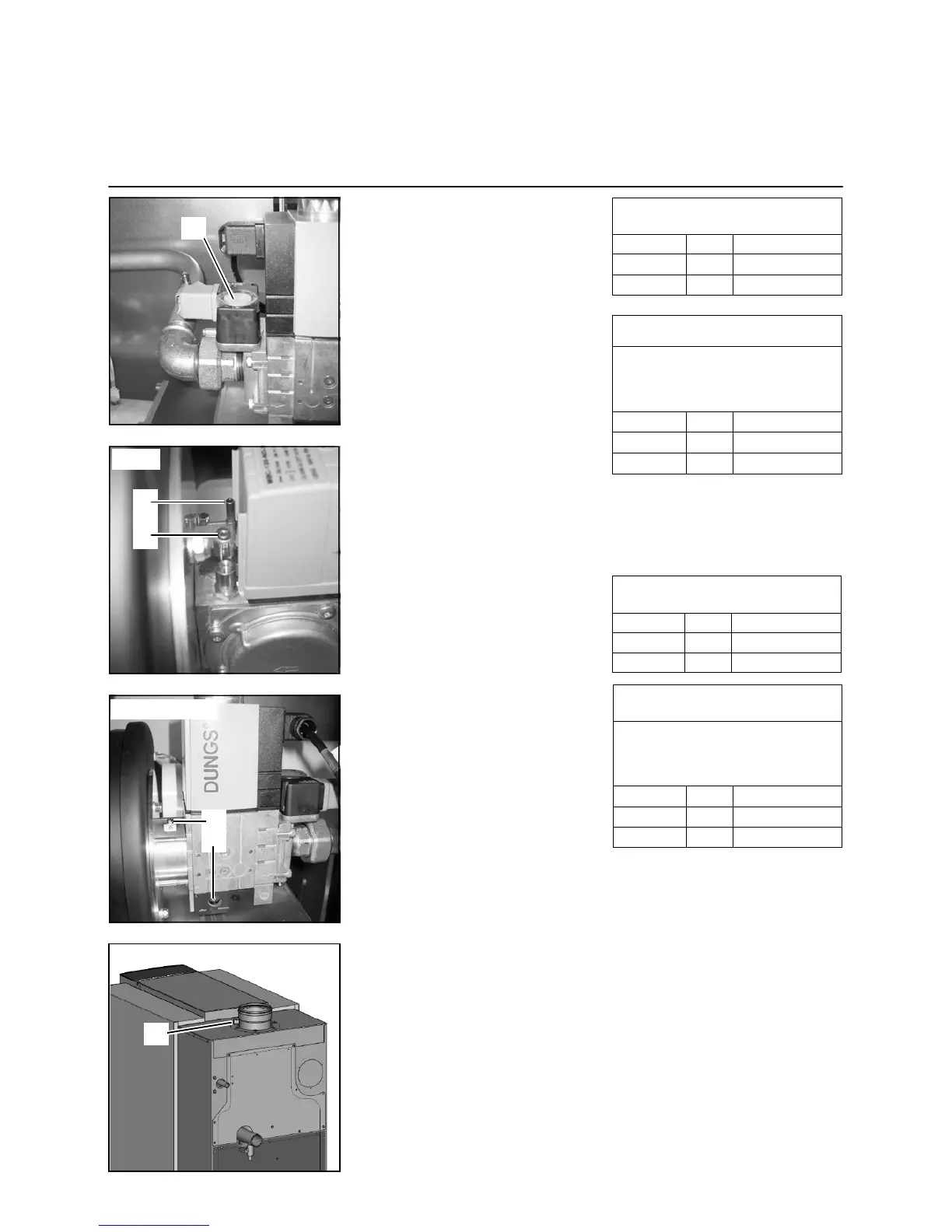

Controllo della combustione a pieno
carico
Avviare la caldaia in funzione 50%.
Se si la caldaia funziona al 50% del
carico, attendere 3 minuti per consentire
la stabilizzazione della combustione
nella caldaia. Aumentare quindi
gradualmente il carico al 100%.
Controllare la pressione del gas
sull'ingresso della valvola gas mentre
si aumenta il carico della caldaia: la
pressione del gas non deve mai
scendere sotto il minimo richiesto –
vedere i dati tecnici. Impostare il
pressostato di minima del gas (1) sul
75% della pressione richiesta per il gas.
Controllare le impostazioni di com-
bustione tramite il punto di test
nell'allacciamento al camino (3). Se
necessario, correggere le regolazioni
con la vite di regolazione sull'uscita
della valvola gas (2).
Controllo della combustione al
carico minimo
Portare la caldaia a carico minimo
(0%). Controllare le impostazioni di
combustione come descritto per il
pieno carico. Se necessario, correggere
le regolazioni con la vite a brugola sui
due lati della valvola gas (4).
Controllo della combustione al
50% del carico
È consigliato un ulteriore controllo di
riferimento dei valori di combustione al
50% del carico per controllare che la
valvola gas sia regolata in modo da
ottenere un comportamento di modula-
zione normale. Il valore di CO
2
deve
ricadere tra l'impostazione per il pieno
carico e quella per il carico minimo. Il
valore di CO deve essere uguale a quelli
del pieno carico e del carico minimo.
Completata la prova di combustione,
assicurarsi di reimpostare la caldaia
sulla modalità automatica (F).
Impostazioni di combustione
G20 / G25
R601-R607
CO2, min % 9.4 ± 0.2
COmin ppm < 30
Impostazioni di combustione
GPL G31
Convertire la caldaia prima del
funzionamento in questa modalità
(vedere le istruzioni del kit di
conversione)
R601-R607
CO
2, min
% 10.0 ± 0.2
CO
min
ppm < 30
2
4
R601
R602 - R607
1
2
4
3
