Installazione
Allacciamento della caldaia
11
Allacciamento della caldaia
Il presente capitolo descrive gli
allacciamenti alla caldaia di seguito
elencati.
 Attacchi idraulici
 Attacco di scarico condensa
 Attacco gas
 Scarico fumi
 Attacco aspirazione aria
(sotto Mantellatura)
 Connessione elettrica
La caldaia deve sempre essere
allacciata in modo che il sistema sia
conforme a tutti gli standard e le regole
inerenti (europee, nazionali e locali).
È responsabilità dell'installatore
assicurare che tutti gli standard e le
regole vengano rispettati.
Attacchi idraulici
La caldaia deve sempre essere
allacciata in modo che il flusso
dell'acqua attraverso la caldaia stessa
sia garantito in qualsiasi momento.

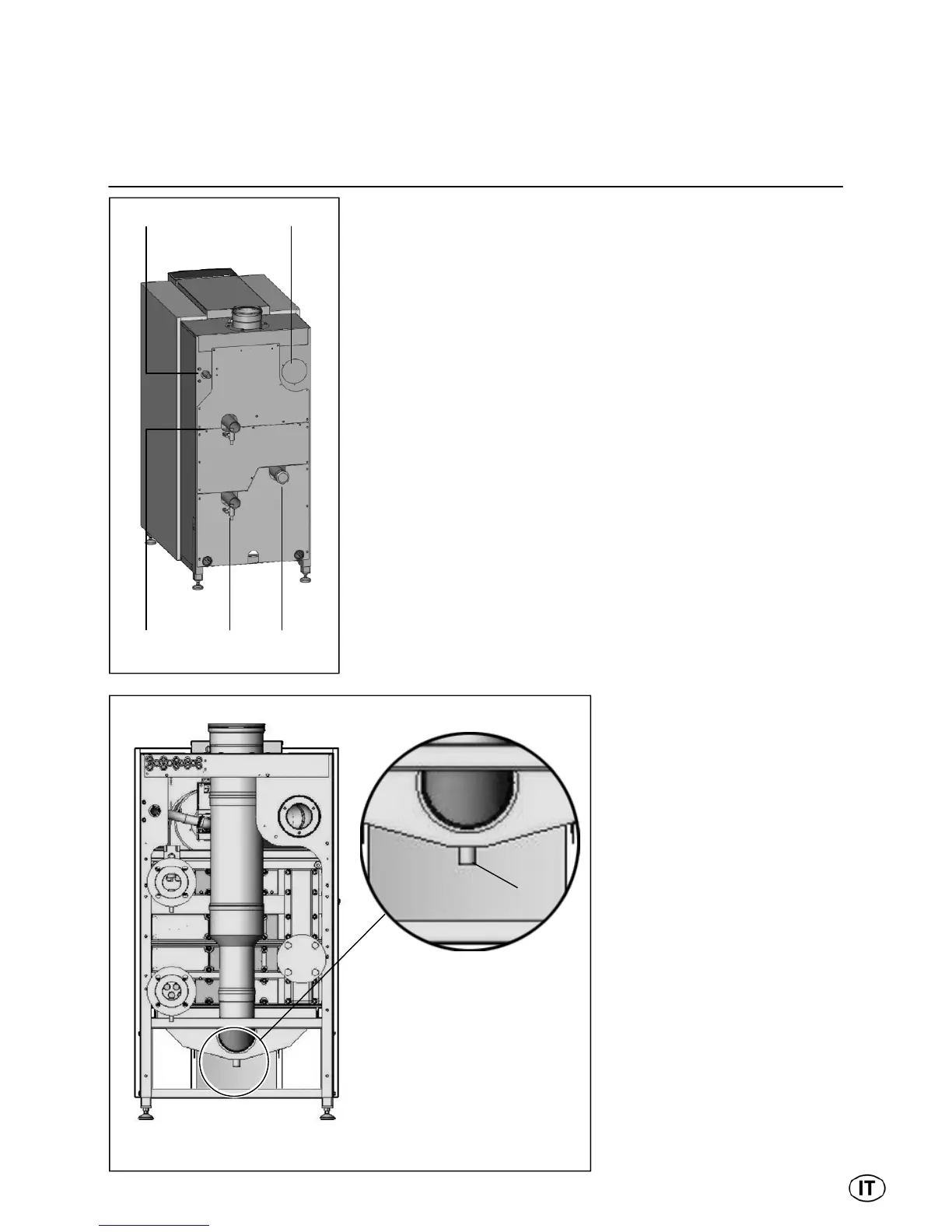

Connettere gli attacchi di mandata (4)
e ritorno (5) dell'impianto in assenza di
tensione agli attacchi della caldaia. Se
la caldaia viene utilizzata in un impianto
con due circuiti di ritorno, il ritorno
comune diventa il ritorno bassa
temperatura e la seconda connessione
di ritorno (6) è il ritorno alta temperatura
(rimuovere tappo/flangia prima della
connessione).
Il kit accessorio (opzionale) con valvola
di sicurezza, manometro e disaeratore
deve essere montato sull'attacco di
mandata (4) della caldaia, prima di
collegarlo all'impianto.
Il kit (opzionale) pompa deve essere
montato direttamente sull'attacco di
ritorno (5) della caldaia, prima di
collegarlo all'impianto.
Attacco per la condensa (8)
Una volta riempitolo con acqua, il
sifone (compreso nella fornitura) deve
essere installato sull'attacco in basso
del serbatoio per la condensa. Passare
il manicotto sotto il telaio sul retro della
caldaia e connetterlo al sistema di
scarico del vano caldaia. Il collega-
mento all'impianto di scarico deve
sempre avvenire con un allacciamento
aperto, per evitare allagamenti della
caldaia in caso di otturazione dello
scarico.
8
1 3
4 5 6
