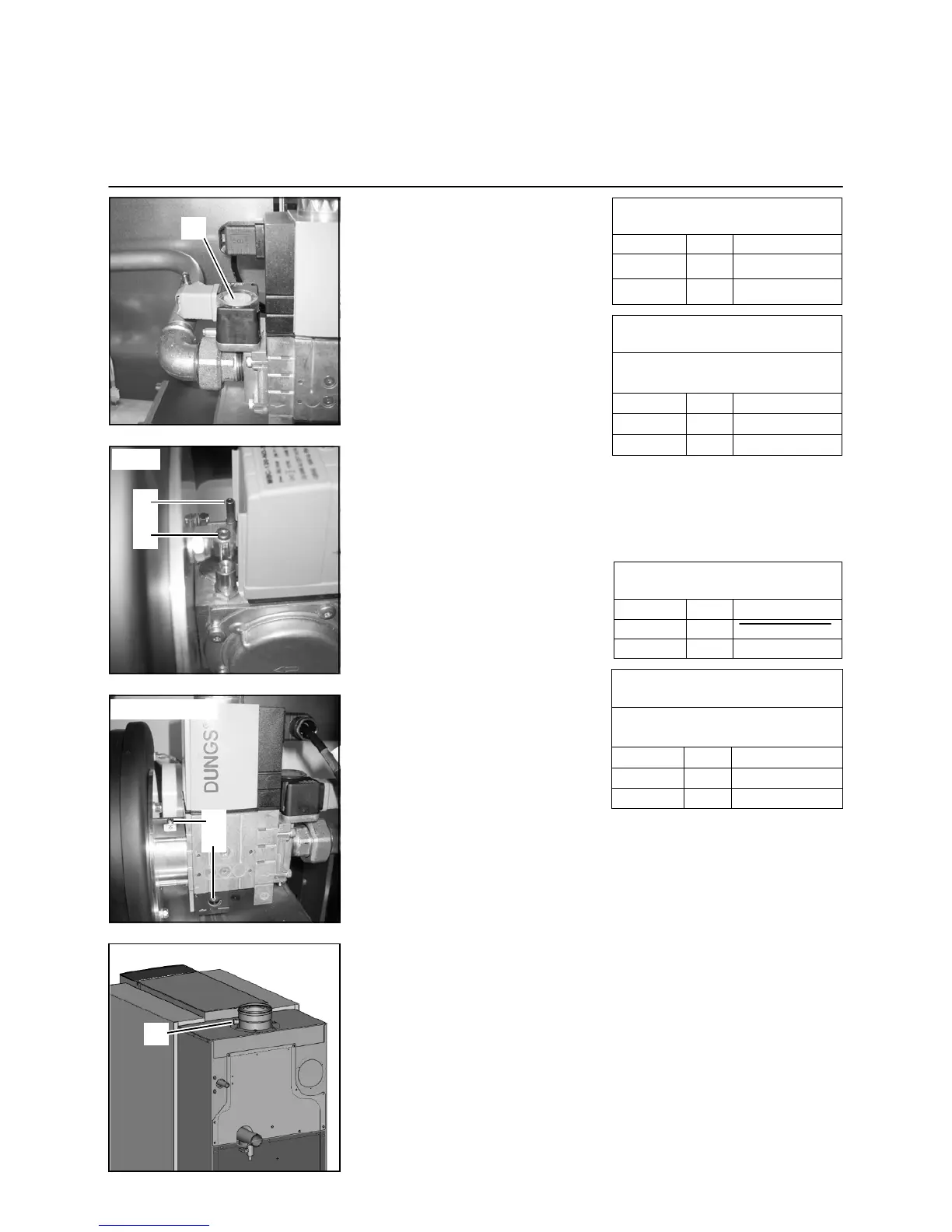

Mise en service
Analyse de combustion
16
Réglage combustion G20 / G25
R601-R607
CO
2, max
% 10.2 ± 0.2
CO
max
ppm < 30
Réglages combustion G31
Modifier la chaudière avant fonction-
nement (voir instr. kit de conversion)
R601-R607
CO
2, max
% 11.9 ± 0.2
CO
max
ppm < 30
Contrôle de combustion à charge
maximale
Mettre en service la chaudière au foncti-
on arrêt régulateur à 50%. Quand la
chaudière fonctionnera à une charge de
50%, laisser la chaudière stabiliser la
combustion pendant 3 minutes. Puis
augmenter étape par étape jusqu’à
100%. Vérifier la pression du gaz sur
l’entrée du robinet de gaz tout en
augmentant la charge de la chaudière:
la pression de gaz ne doit jamais être
inférieure à la valeur minimale requise
(voir caractéristiques techniques).
Régler le commutateur de pression de
gaz minimum (1) à 75% de la pression
de gaz requise.
Contrôler les réglages de combustion
par le point test dans le raccordement
de cheminée (3). Si nécessaire, corriger
les réglages avec une vis d’ajustage
plate sur l’orifice de sortie du robinet
de gaz (2).
Contrôler la combustion à charge
minimale
Allumer la chaudière en mode service
pour un fonctionnement à charge mini-
Mum (0%). Vérifier les réglages de com-
bustion, comme décrit pour la charge
maximale. Si nécessaire, corriger les
réglages en utilisant la vis d’ajustage de
la clé d’alan de chaque côté du robinet
de gaz (4).
Contrôle de combustion à charge de
50%
Un contrôle de référence supplémen-
taire des valeurs de combustion à
charge de 50% est recommandé pour
vérifier si le robinet de gaz est réglé, de
manière à ce que le comportement de
modulation soit normal. La valeur CO
2
doit être entre les réglages de charge
maximale et charge minimale. La valeur
CO doit être égale aux valeurs de charge
maximale et de charge minimale.
S’assurer que la chaudière est remis en
fonctionnement automatique (F) après la
fin du test de combustion.
Réglages combustion G20 / G25
R601-R607
CO
2, min
% 9.4 ± 0.2
CO
min
ppm < 30
Réglages combustion G31
Modifier la chaudière avant fonction-
nement (voir instr. kit de conversion)
R601-R607
CO
2, min
% 10.0 ± 0.2
CO
min
ppm < 30
2
4
R601
R602 - R607
1
2
4
3
