Valori dei sensori

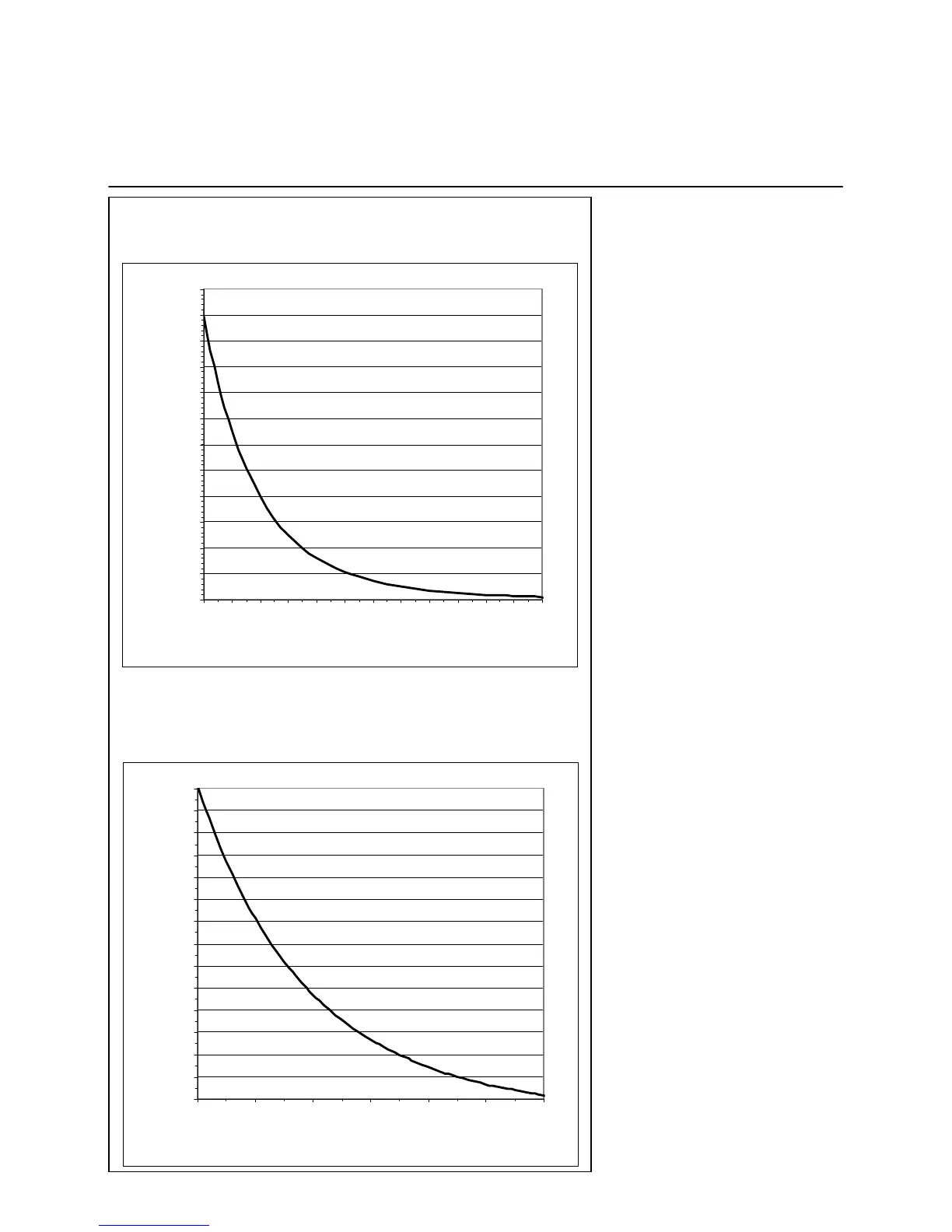

Lo schema seguente mostra i valori per
tutti i sensori della caldaia e i sensori
opzionali disponibili nei kit accessori.
Lo schema contiene i valori medi, in
quanto tutti i sensori presentano
tolleranze.
Per la misura dei valori di resistenza, la
caldaia deve essere spenta. Per evitare
deviazioni dei valori, misurare in
prossimità del sensore.
30
NTC 1kΩ Sensore di temperatura
(temperatura esterna)
NTC 10kΩ Sensore di temperatura
(mandata/ritorno acqua, scarico gas, aqua calda sanitaria e testa)
500
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
6500
7000
7500
-20-100 10203040
Temperature [ºC]
Resistance [Ohm]
0
5000
10000
15000
20000
25000
30000
35000
40000
45000
50000
55000
60000
-10 0 10 20 30 40 50 60 70 80 90 100 110
Temperature [ºC]
Resistance [Ohm]
