3. Struttura e funzione
3.1 Panoramica prodotti

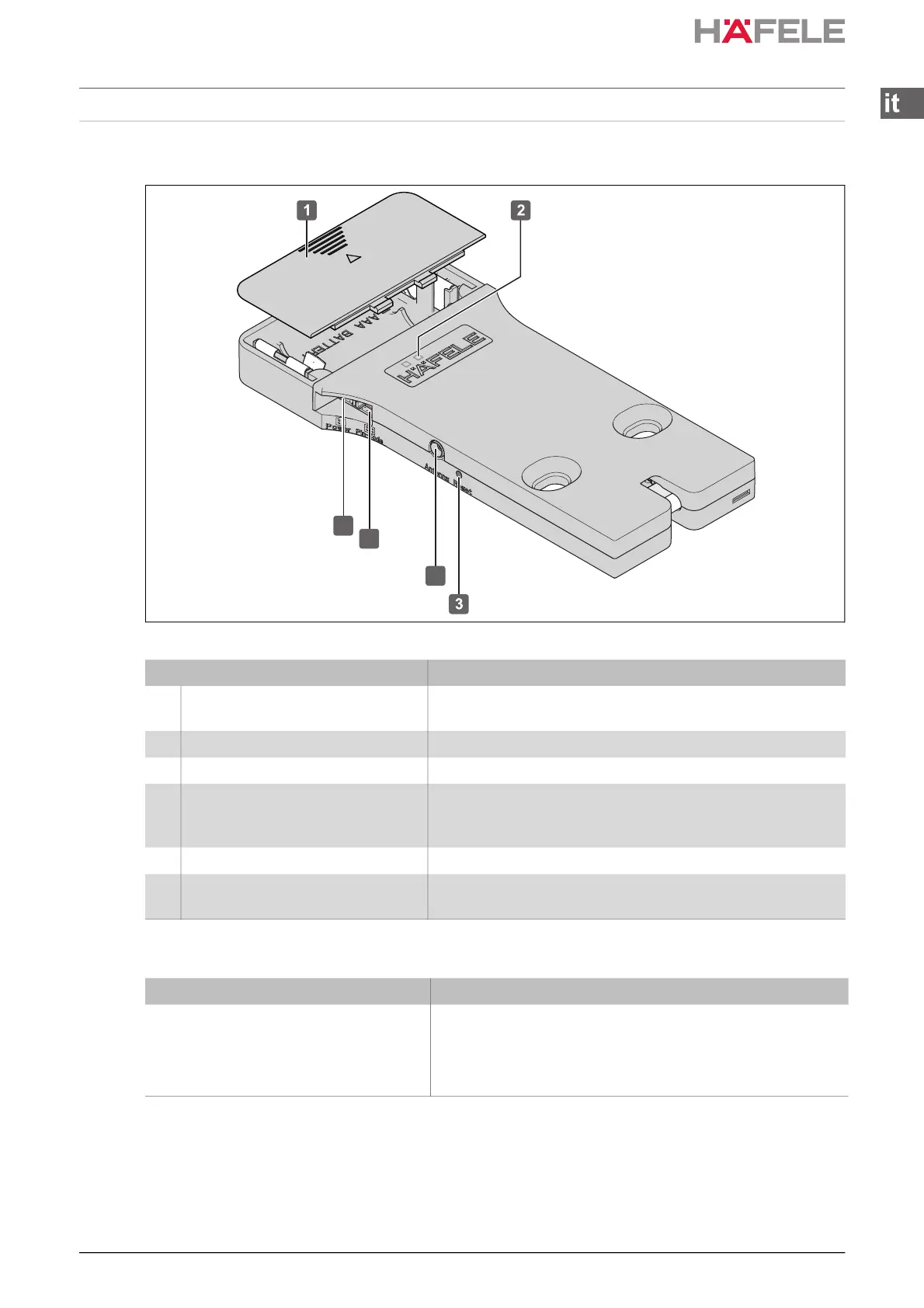

Fig. 1: Panoramica
Il sistema può essere ampliato con i seguenti componenti.
Componenti di base Descrizione
1 Scomparto batterie (tensione di
alimentazione)
•
3.2 Dati tecnici, pagina 141
2 LED di controllo (rosso/verde) • segnalazione visiva
3 Pulsante reset • 10. Reset, pagina 158
4 Collegamento tensione di
alimentazione esterna
CC 30 / PS 30
• 3.2 Dati tecnici, pagina 141
5 Collegamento tastiera codice PIN • non disponibile
6 Collegamento antenna esterna
FAN 30
• 3.2 Dati tecnici, pagina 141
Ampliamento Descrizione
FAN 30 • Unità di lettura con LED integrato
• LED rosso/verde
rosso: in funzione, serratura bloccata
verde: serratura sbloccata
4
5
6
