3. Estrutura e função
3.1 Vista geral dos produtos

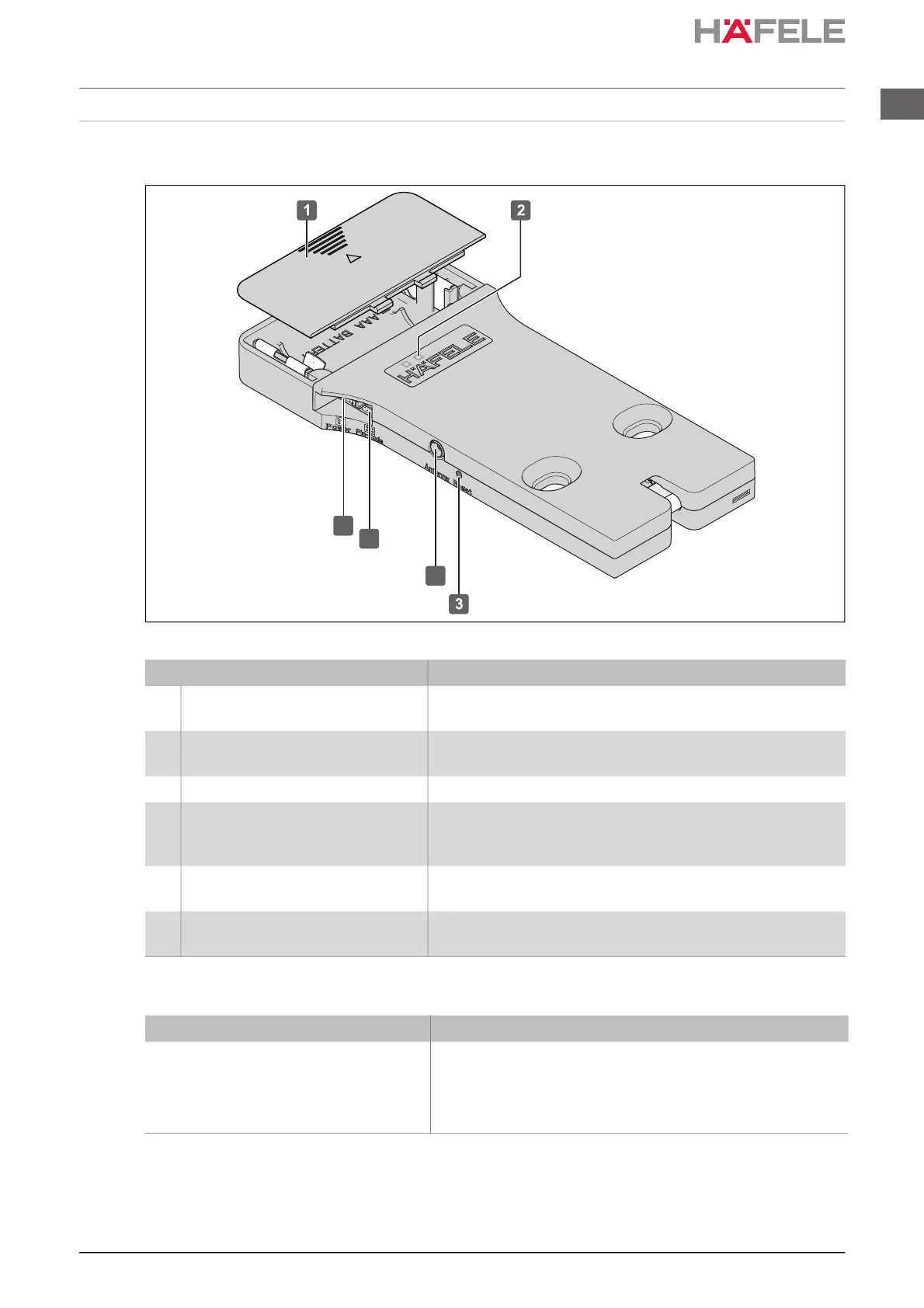

Fig. 1: Visão geral
O sistema pode ser expandido com os seguintes componentes.
Componentes básicos Descrição
1 Compartimento das pilhas (fonte
de alimentação)
•
3.2 Caraterísticas técnicas, página 175
2 LED de controlo (vermelho e
verde)
• Sinalização visual
3 Botão de reposição • 10. Reposição, página 192
4 Ligação de tensão de alimentação
externa
CC 30/PS 30
• 3.2 Caraterísticas técnicas, página 175
5 Bloqueio do teclado com código
PIN
• não disponível
6 Ligação para antena externa
FAN 30
• 3.2 Caraterísticas técnicas, página 175
Extensão Descrição
FAN 30 • Unidade de leitura com LED integrado
• LED vermelho/verde
vermelho: em funcionamento, fechadura trancada
verde: fechadura trancada
4
5
6
