3. INSTALAÇÃO E LIGAÇÃO (continuação)
3.3 Ligação hidráulica
A bomba de aquecimento é fornecida com duas uniões de 50 mm de
diâmetro. Utilizar tubo PVC para canalização hidráulica Ø 50 mm. Ligar a
entrada de água da bomba de aquecimento à conduta proveniente do grupo
de filtração e, em seguida, ligar a saída de água da bomba de aquecimento à
conduta de água que segue para a bacia (consultar esquema abaixo).
Instalar uma válvula dita de “by-pass” entre a entrada e a saída da bomba de
aquecimento.
Instalar de preferência a bomba de calor sobre uma laje de betão
dessolidarizada ou uma caixa de fixação prevista para este efeito e
montar a bomba de aquecimento sobre os blocos amortecedores
fornecidos (parafusos e anilhas não fornecidos).
Distância máxima de instalação entre a bomba de aquecimento e a
piscina 15 metros.
Comprimento total ida e volta das canalizações hidráulicas 30 metros.
Isolar as canalizações hidráulicas de superfície e enterradas.
A bomba de calor deve ser instalada a uma distância mínima da piscina
de acordo com a norma NF C 15-100 (ou seja, a 3,5 m da massa de
água, em França) ou com as normas de instalação em vigor noutros
países.
Não instalar a bomba de calor junto a fontes de calor.
Em caso de instalação em regiões com ocorrência de neve, recomenda-
se manter a máquina abrigada para evitar a acumulação de neve no
evaporador.
Se for utilizado um distribuidor automático, deve obrigatoriamente
ser instalado após a bomba de aquecimento a fim de proteger o
condensador Titane contra uma concentração demasiado elevada de
produto químico.
Tenha o cuidado de instalar a bomba de by-pass e as uniões fornecidas
ao nível de entrada e saída de água da unidade, a fim de simplificar a
purga durante o período de Inverno, facilitar o acesso ou a respectiva
desmontagem para manutenção.

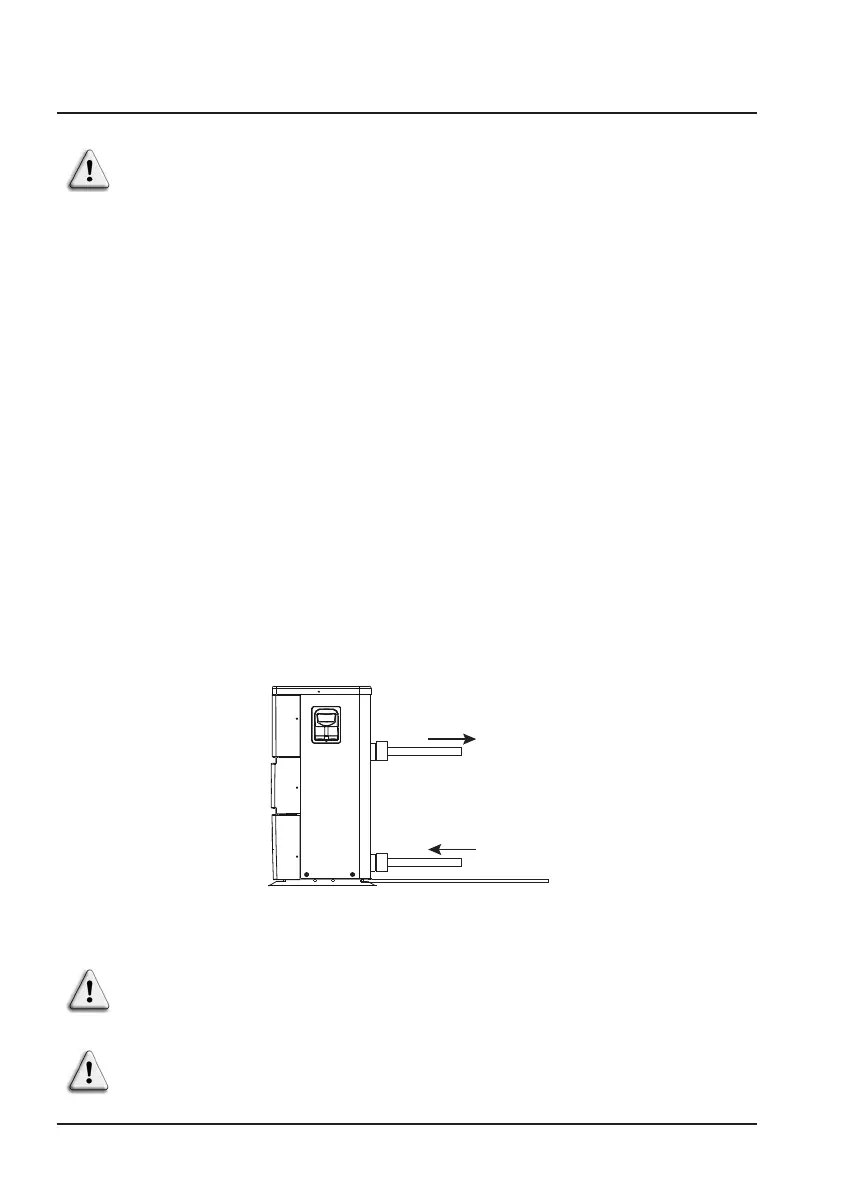

Entrada de água Ø 50
Saída de água Ø 50
