3. INSTALACIÓN Y CONEXIÓN

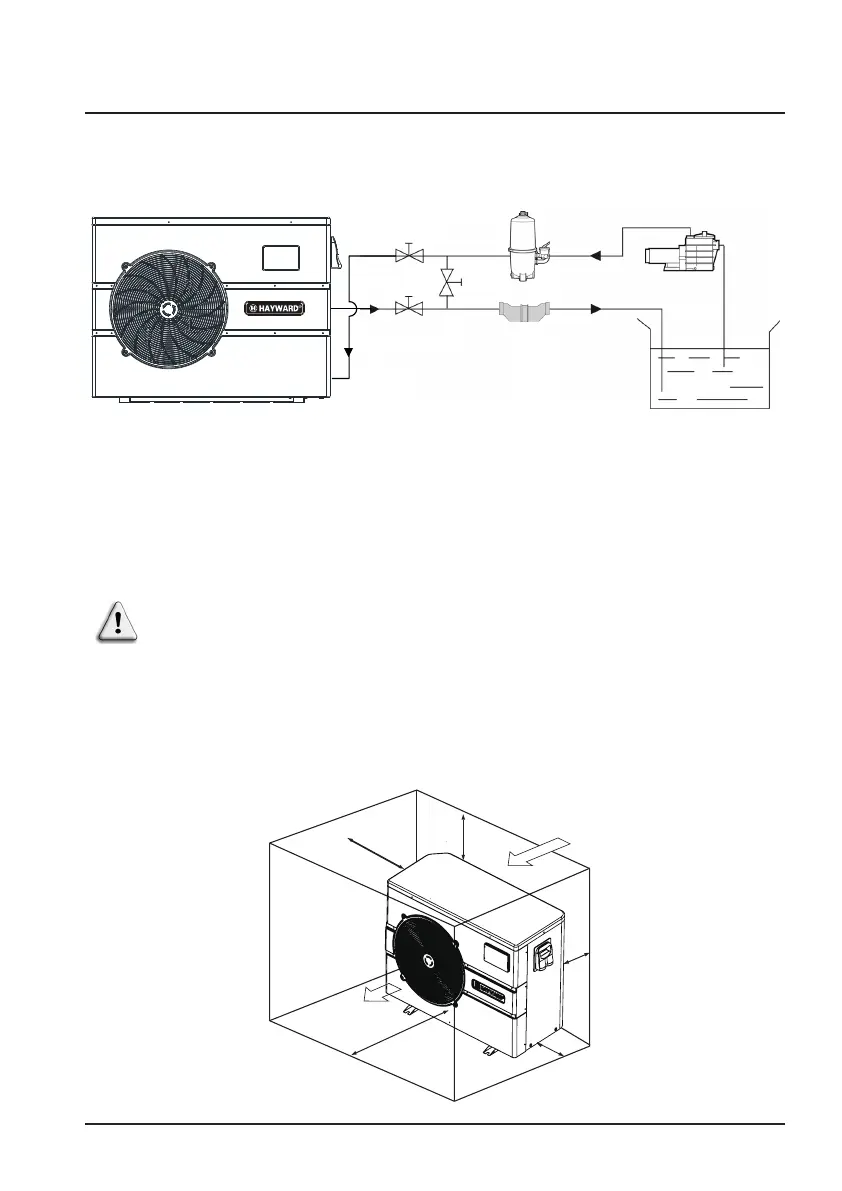

3.1 Esquema eléctrico
Colocar la bomba de calor en el exterior y fuera de cualquier sala
técnica cerrado.
Colocar en una zona resguarda, las distancias mínimas que a
continuación se prescriben deben ser respetadas a fin de evitar
cualquier riesgo de recirculación del aire y de una degradación del
rendimiento global de la bomba de calor.
Nota: La bomba de calor se suministra sin ningún equipo de tratamiento o
filtración. Los elementos que aparecen en el esquema son las piezas
que deberá proporcionar el instalador.
3.2 Bomba de calor
Piscina
Retorno de
agua
Célula
electrolizadora
(u otro tratamiento)
Sistema
de
filtrado
Filtro
Válvula de entrada
de agua
Válvula de
salida
de agua
Válvula
by-pass
Unidad: mm
Admisión de aire
Evacuación
de aire
500
300
700
700
2500
